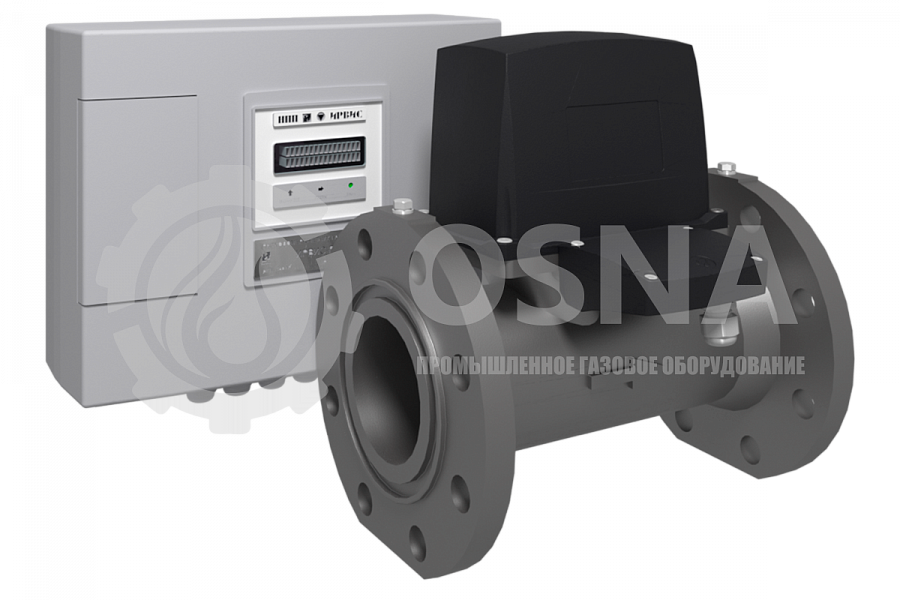

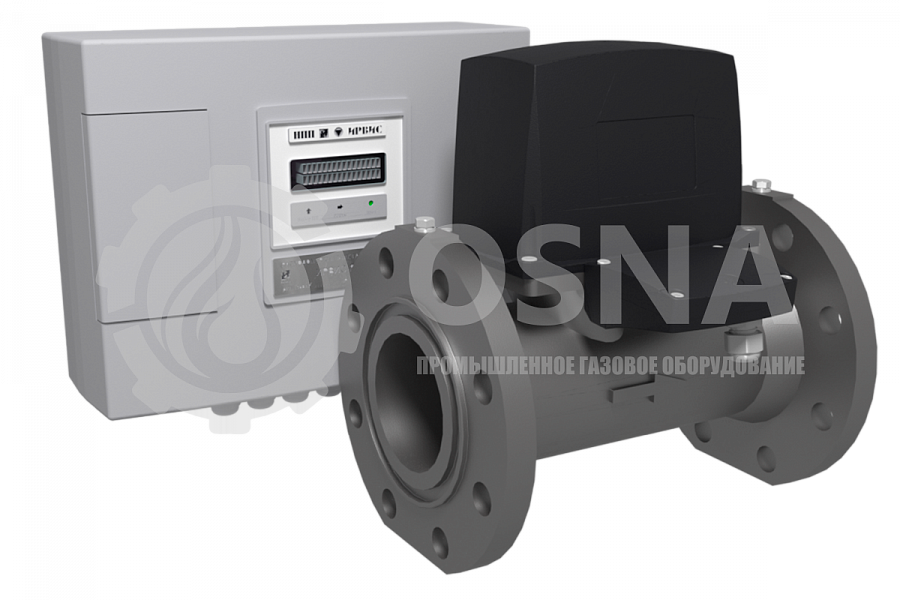

Счетчики ультразвуковые ИРВИС-Ультра

Ирвис-Ультра применяют для технологического и коммерческого учета.
Современный, модифицированный ультразвуковой расходомер Ирвис-Ультра со встроенным преобразователем расхода, давления и температуры позволяет измерять расход газа при рабочих условиях в прямом и в обратном направлении (при реверсивных потоках).

За счет широкого диапазона измерений (до 1:600) в базовом исполнении, расходомер обеспечивает учет газа при рабочих условиях Qmin от 0,12 м3/ч.
Средой учета может служить воздух, гелий, водород, природный газ (по ГОСТ 5542-2014) , попутный нефтяной газ (по ГОСТ 8.615-2005) и прочие неагрессивные газы при t -40+60 °С13 , абсолютном давлении от 0,05 до 16 мПа.

Монтаж прибора может осуществляться на горизонтальный, вертикальный или наклонный трубопровод.
Принцип работы счетчика-расходомера ИРВИС-Ультра заключается в прохождении импульсов ультразвуковых колебаний по направлению движения потока рабочего газа и против него.


Основными достоинства расходомера Ирвис-Ультра перед конкурентами являются:

- широкий диапазон и высокая точность измерений,
- размер номинального DN трубопровода 50-400 мм,
- нечувствительность к загрязнениям и гидроударам,
- простота монтажа и удобство дальнейшей эксплуатации,
- износостойкость ввиду отсутствия подвижных частей,
- имитационный способ периодической проверки,
- средний срок службы не менее 15 лет.

Параметр

Технические характеристики

Измеряемая среда

Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы

Номинальный диаметр ПП, мм

50, 80, 100, 150, 200, 300, 400

Максимальный расход при Рвх.абс=0,1 мПа

272, 800, 1247, 3229, 5739, 12912, 17760

Предел допускаемой относительной погрешности при рабочих условиях, %

От ±0,5 до ±1,4

Питание, В

220, 24, 3,6 (автономное, срок службы элементов питания — 3 года)

Температура измеряемой среды

от - 40ºC до +250ºC

Температура окружающей среды

от - 40 до +45ºC

Взрывозащита

1Ex ib IIС T4 Gb X

Межповерочный интервал

3 года

Методика периодической поверки

безпроливная/имитационная
