УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES)

УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES) - Каталог ОСНА
УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES) - Каталог ОСНА
Коммунально-бытовые пункты редуцирования газа УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES) относятся к категории газорегуляторных пунктов домового значения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

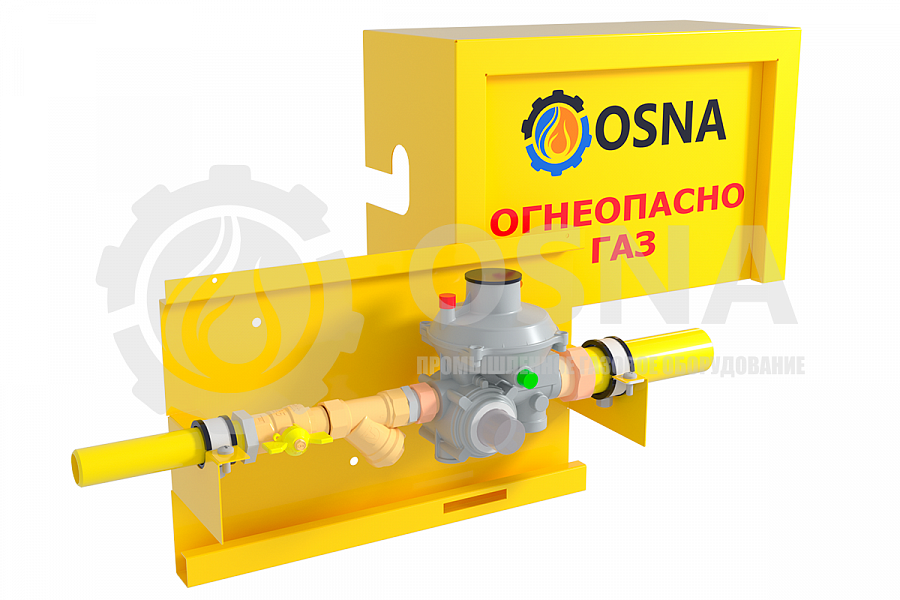

Газорегуляторный пункт УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.

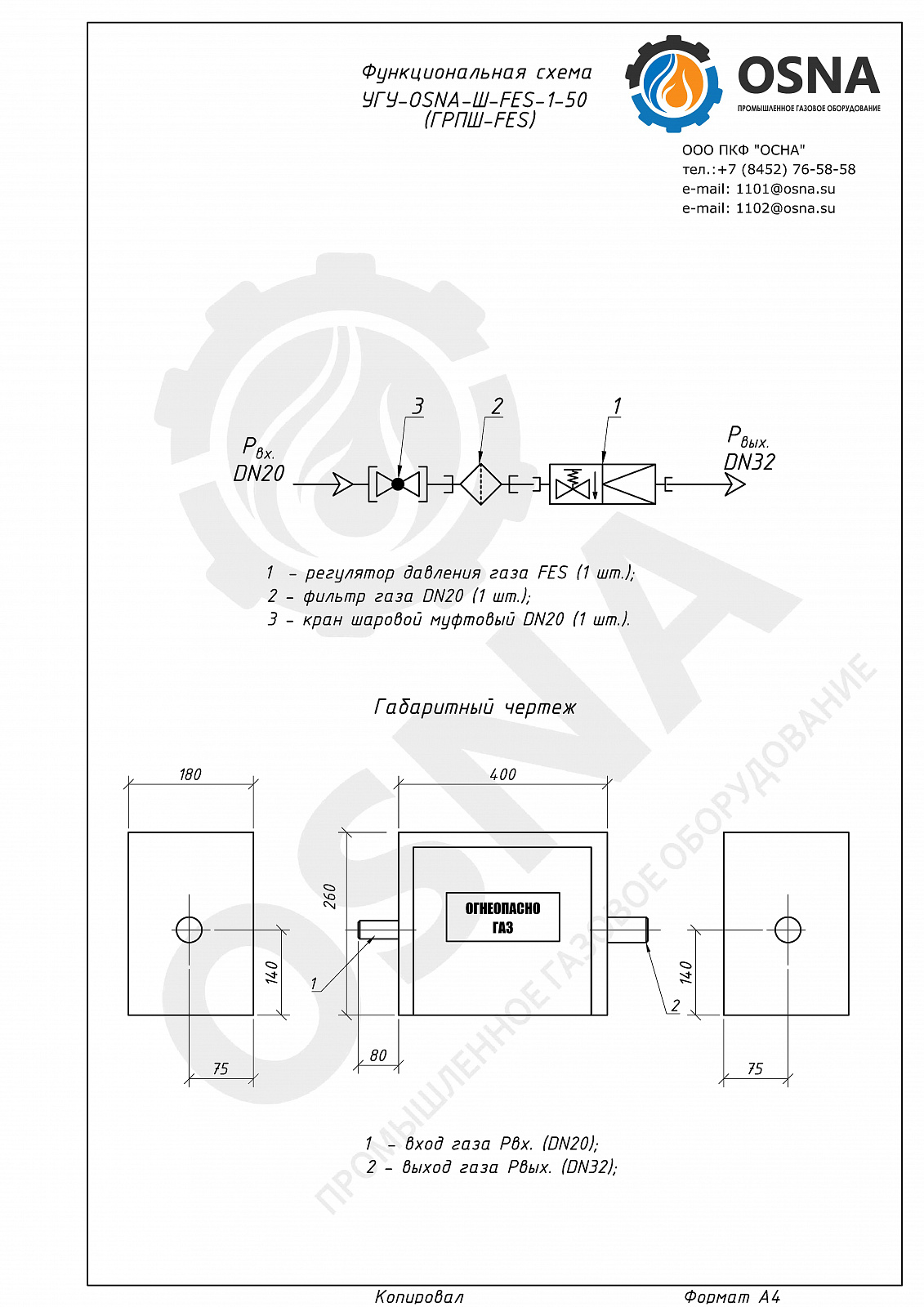

Комплект технологического оборудования данного вида ГРПШ включает в себя встроенный усовершенствованный регулятор марки FES, фильтр очистки газа и встроенные в регулятор давления предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.
В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-FES-1-50 могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-FES-1-50 (ГРПШ-FES)

Параметры изделия Значения
Модель встроенного регулятора FES
Регулируемая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от –40 до +60
Максимальное входное давление, МПа 0,6
Выходное давление, кПа 2,0-3,0
Давление срабатывания запорного клапана при повышении Рвых, кПа 1,25
Давление срабатывания сбросного клапана, кПа 1,15
Расход Qmax, м3/ч 50
Масса, кг, не более 15
Межремонтный интервал (ТР,ТО) 3
Средний срок службы, до списания, лет 15
