Газорегуляторный пункт ГРПШ-DIVAL600BP-1-Б.2.-545 на базе регуляторов давления газа серии DIVAL относится к категории газорегуляторных пунктов промышленного значения. За счет высокой пропускной способности регуляторов серии, областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

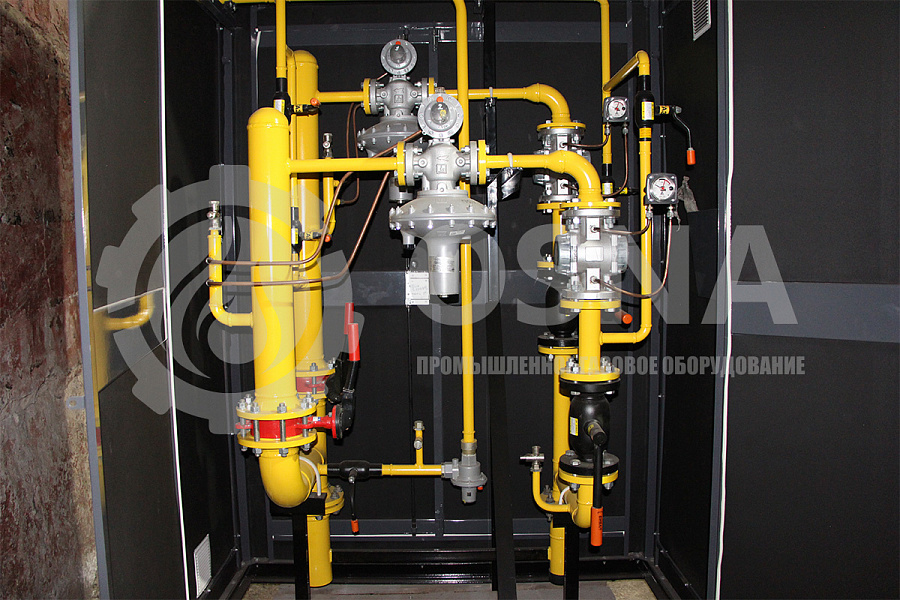

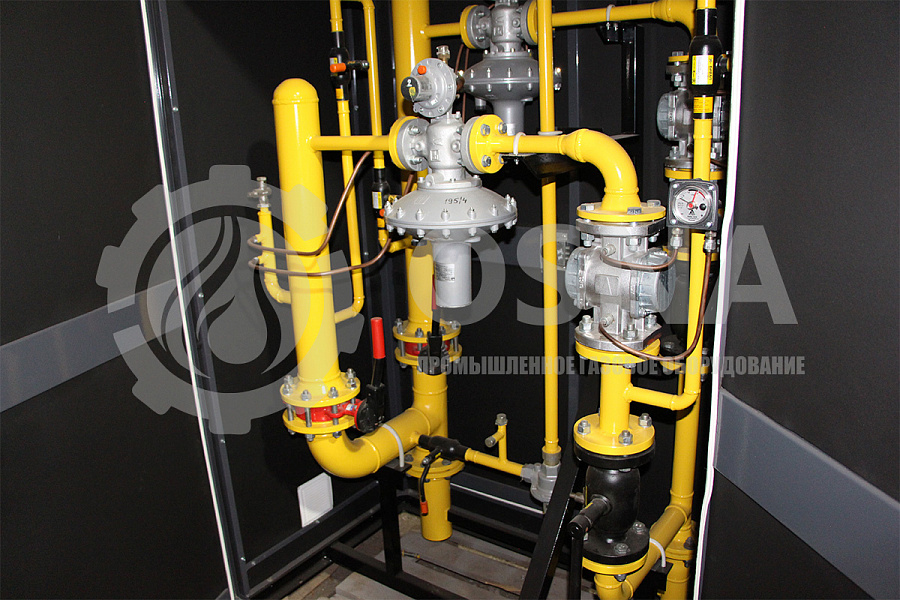

Газорегуляторный пункт ГРПШ-DIVAL600BP-1-Б.2.-545 конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

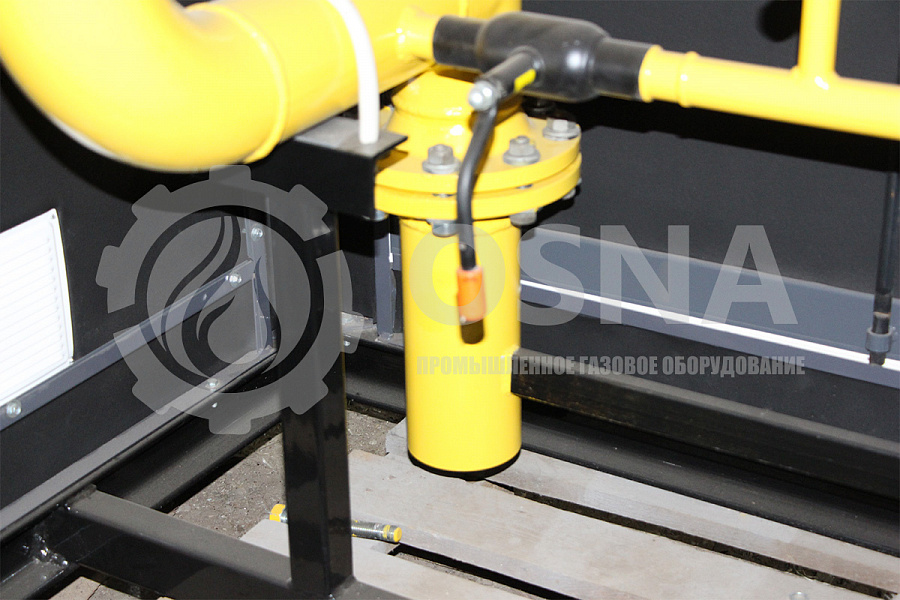

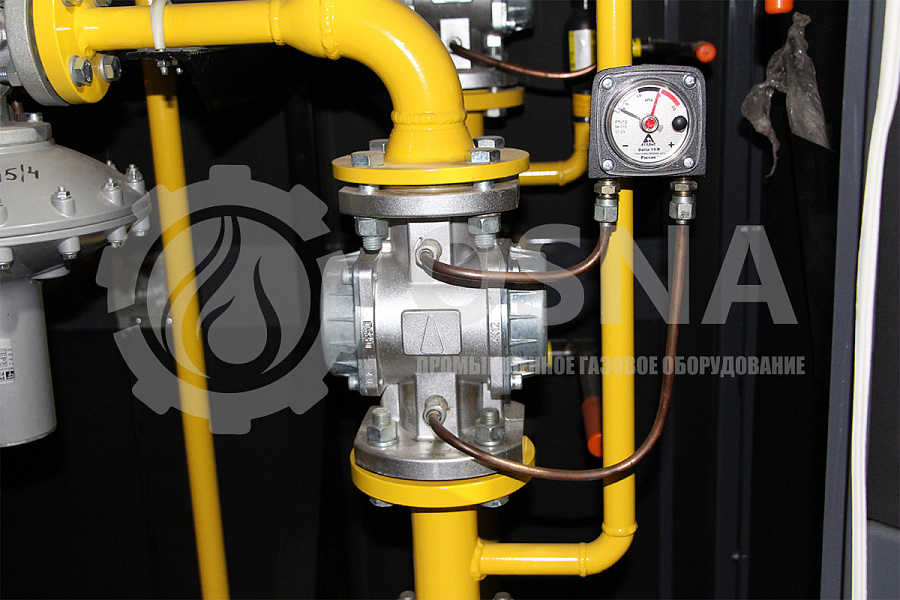

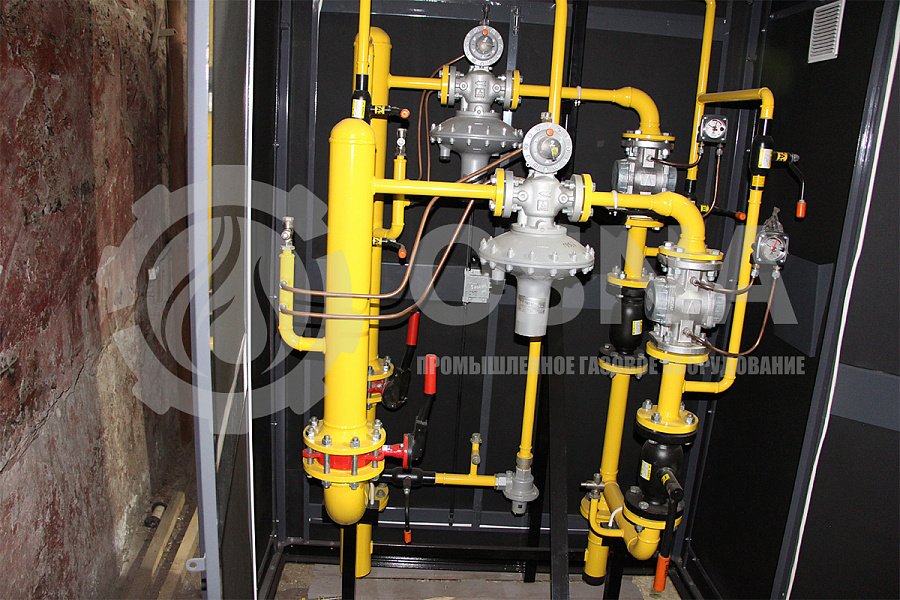

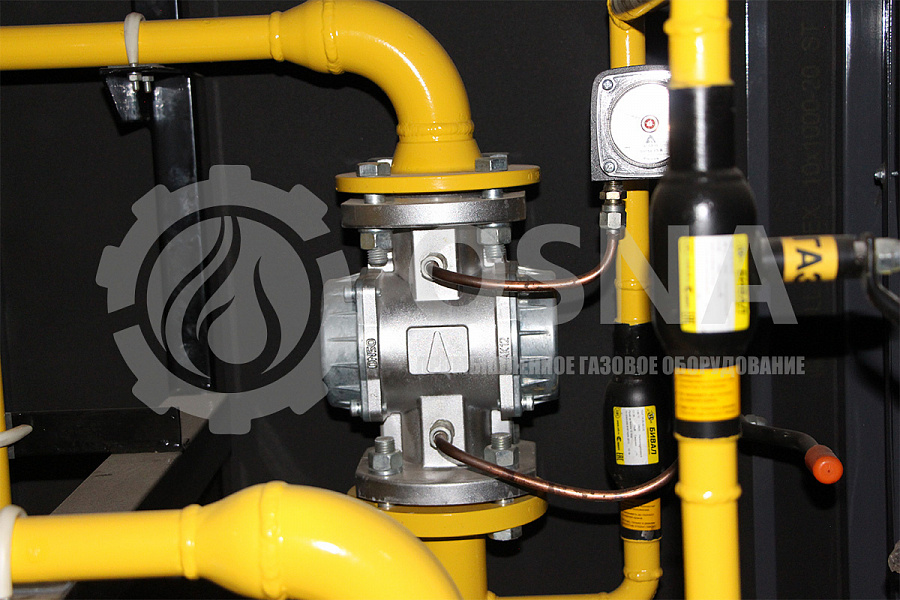

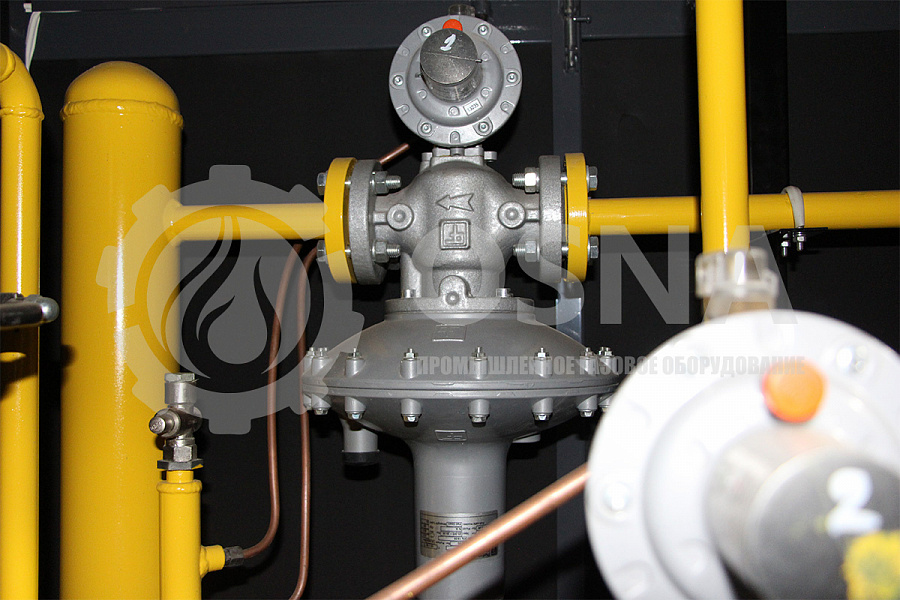

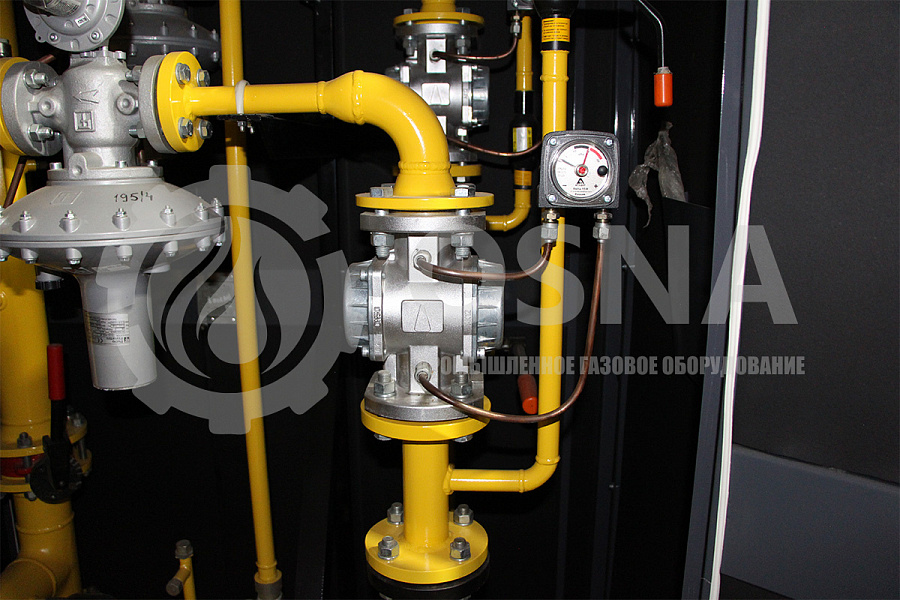

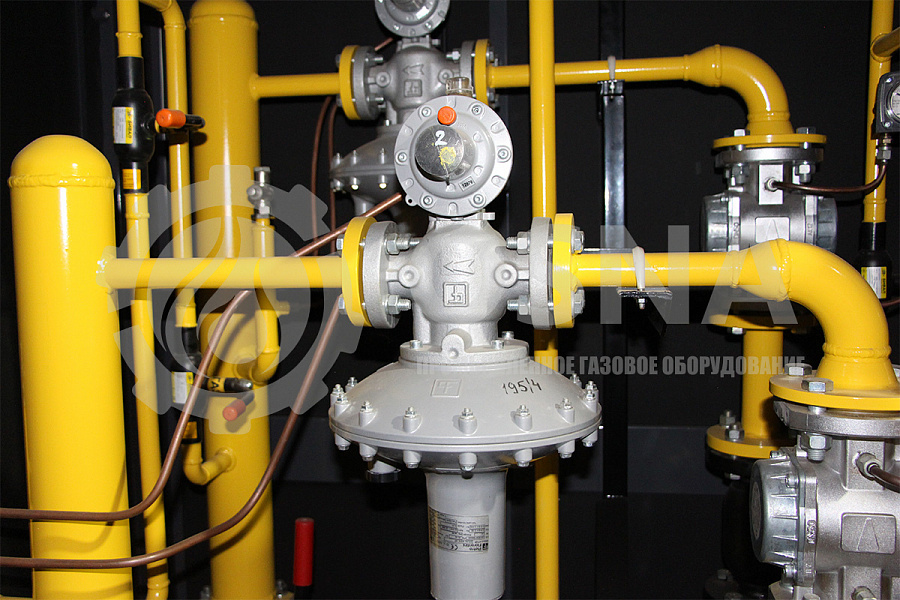

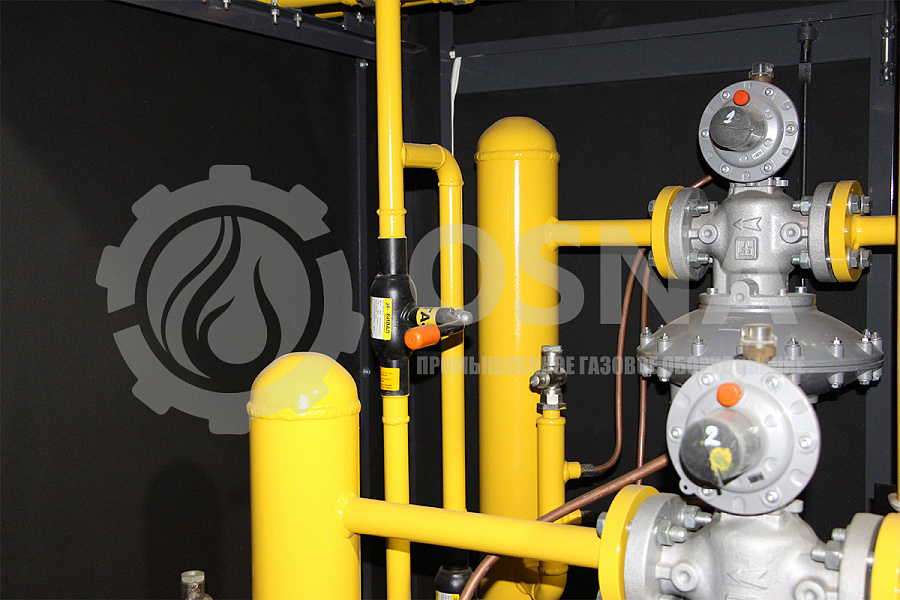

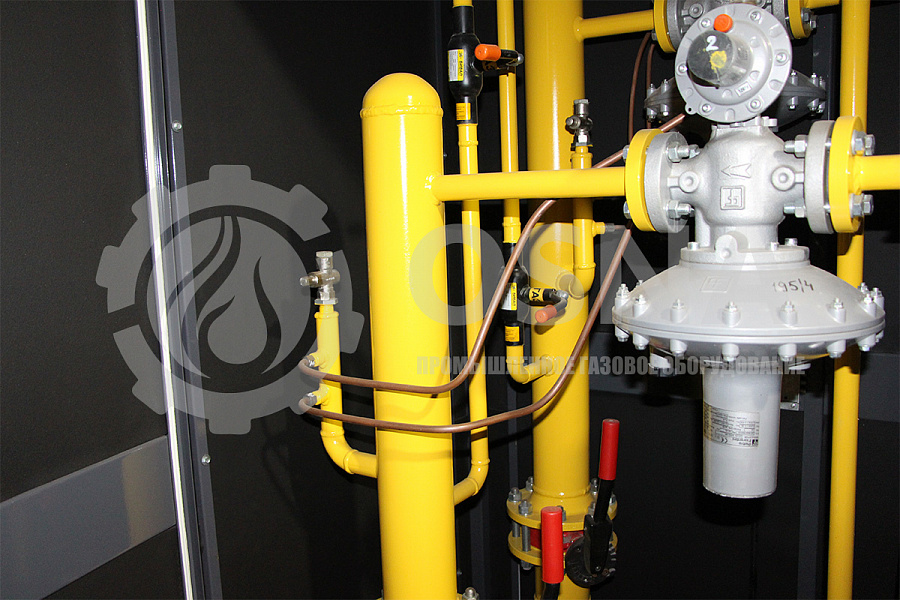

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя регуляторы давления газа DIVAL, фильтры очистки газа ФГ-50 с ИПД "Термобрест", позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: встроенный в регулятор давления запорный клапан, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан VS/AM 65 BP, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

Шкафной пункт редуцирования ГРПШ-DIVAL600BP-1-Б.2.-545 изготовлен в исполнении ПГ, то есть предназначен для установки ниже уровня земли. Технологическое оборудование расположено в металлическом шкафу, который имеет шумогасящее покрытие внутренней поверхности шкафа, благодаря чему значительно снижается уровень шума. Также такое положение функциональных элементов пункта ведет к снижению рисков их «обмерзания»; установленные ниже уровня земли устройства не портят внешний вид здания, то есть не нарушают эстетику его интерьера; снижается риск вандализма.

Технические характеристики газорегуляторных пунктов ГРПШ-DIVAL600BP-1-Б.2.-545

Параметры изделия Значения
Модель регулятора DIVAL 600BP DN 25
Рабочая среда Природный газ по ГОСТ 5542-2014
Модель исполнительной головки BP MP TR
Номинальный диаметр трубопровода на входе DN 65
Номинальный диаметр трубопровода на выходе DN 100
Максимальное входное давление Рвх.расч., МПа 1,2
Выходное давление Рвых., кПа 1,2-34 1,2-34 30-420
Давление срабатывания ПСК, МПа 1,15 Рвых
Давление срабатывания ПЗК, МПа 1,25 Рвых
Пропускная способность линии редуцирования (для газа плотностью 0,683 кг/м³, t=20°С) м³/час, не более 1800
Уровень шума, дБ не более 80
Класс точности AC до 5
Класс давления закрытия SG до 10
Температура окружающей среды, °С от –40 до +60

ГРПШ-DIVAL600BP-1-В.2.-545 К80-19 ШРП №1 (2) (2)(1).jpg
