УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01)

УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01) - Каталог ОСНА
УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01) - Каталог ОСНА
УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Ш-РДУ-1/1-150(300,124) на базе регуляторов давления газа РДУ-32 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

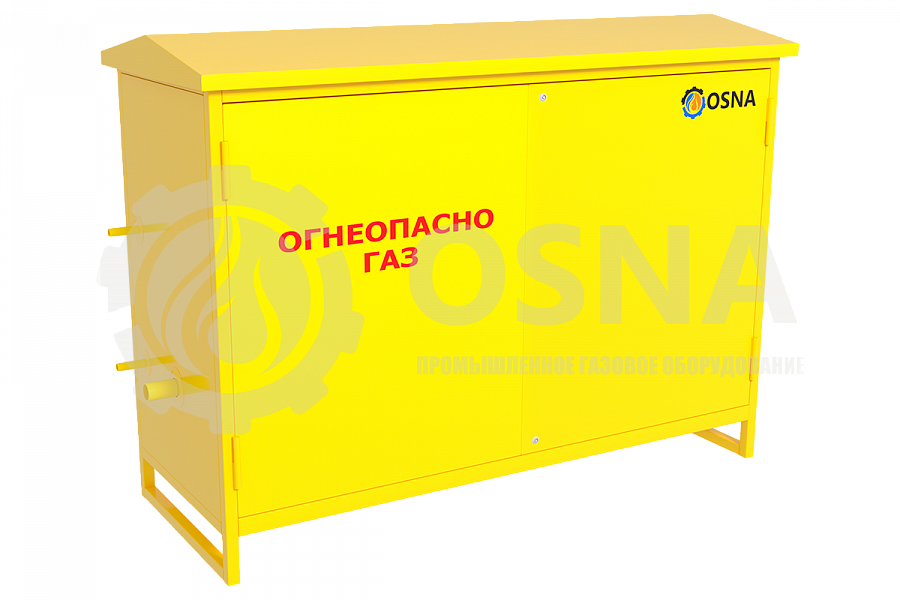

Газорегуляторный пункт УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

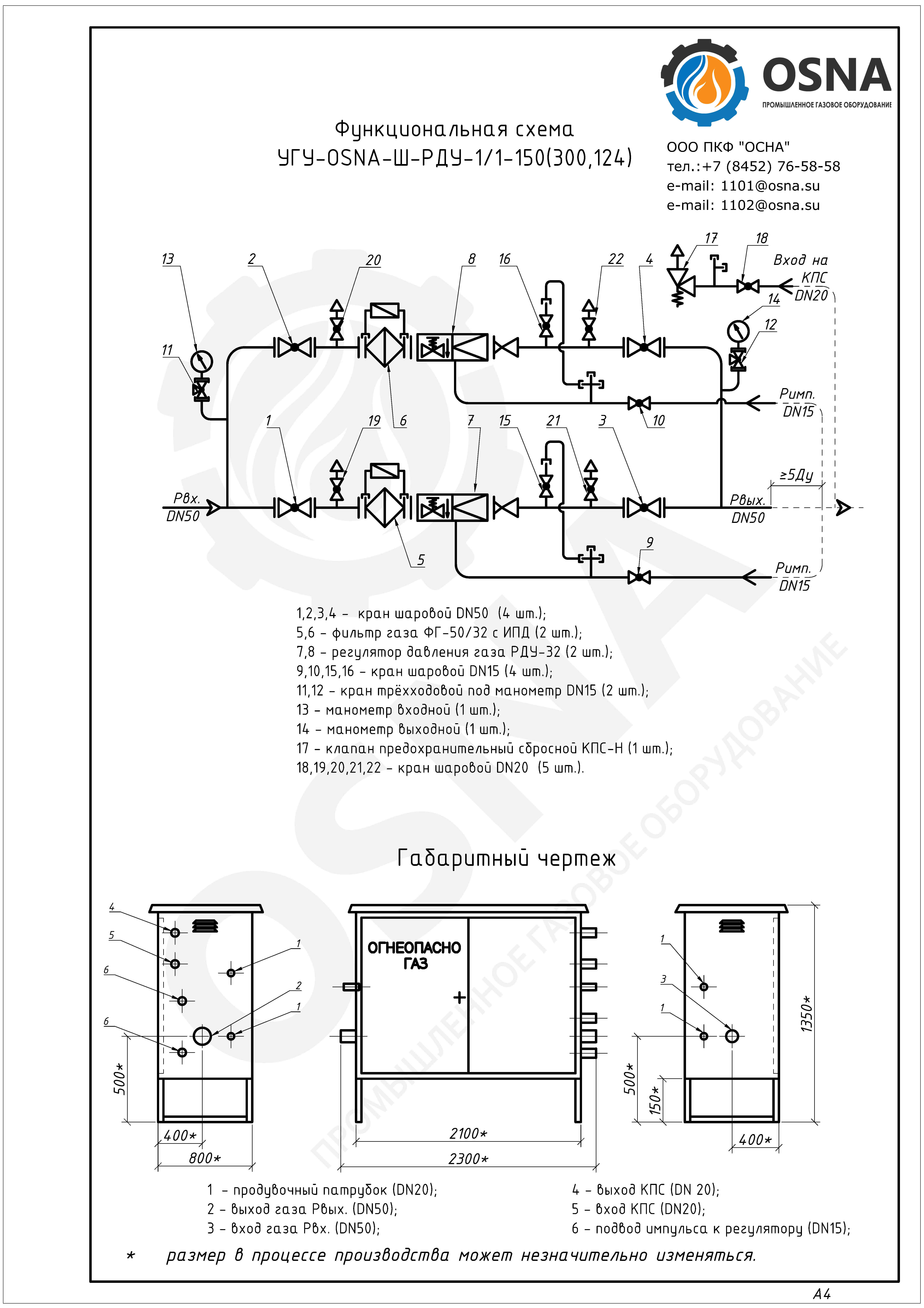

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя универсальные регуляторы давления газа РДУ-32, фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной КПС-Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Газорегуляторные пункты УГУ-OSNA-Ш-РДУ-1/1-150(300,124) изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01)

Параметры изделия УГУ-OSNA-Ш-РДУ-1/1-150 УГУ-OSNA-Ш-РДУ-1/1-300 УГУ-OSNA-Ш-РДУ-1/1-124
Модель регулятора РДУ-32/4 РДУ-32/6 РДУ-32/10
Регулируемая среда природный газ по ГОСТ 5542-87
Диаметр седла регулятора, мм 4 6 10
Рабочий диапазон входных давлений, Мпа 0,01-1,2 0,01-1,2 0,01-0,03
Максимальная пропускная способность, м3/ч 150 300 124
Диапазон настройки выходного давления Pвых, кПа 1,2-3,0
Диапазон настройки срабатывания ПСК при превышении максиального выходного давления, кПа 0,4-0,5
Диапазон настройки срабатывания ПЗК при повышении Pвых, кПа 2,9-3,6
Диапазон настройки срабатывания ПЗК при понижении Pвых, кПа 1,1-1,4
Средний срок эксплуатации, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДУ-1/1-150(300,124) (ГРПН-300-01) при входном давлении, Q, м3/ч

Входное давление, МПа УГУ-OSNA-Ш-РДУ-1/1-150 УГУ-OSNA-Ш-РДУ-1/1-300 УГУ-OSNA-Ш-РДУ-1/1-124
0,05 12 23 28
0,1 23 35 50
0,2 31 65 90
0,3 43 77 124
0,4 52 97 -
0,5 62 129 -
0,6 72 155 -
0,7 85 174 -
0,8 100 206 -
0,9 110 232 -
1 125 258 -
1,2 150 300 -

Параметры регулятора
