Регулятор давления газа РДНК-32

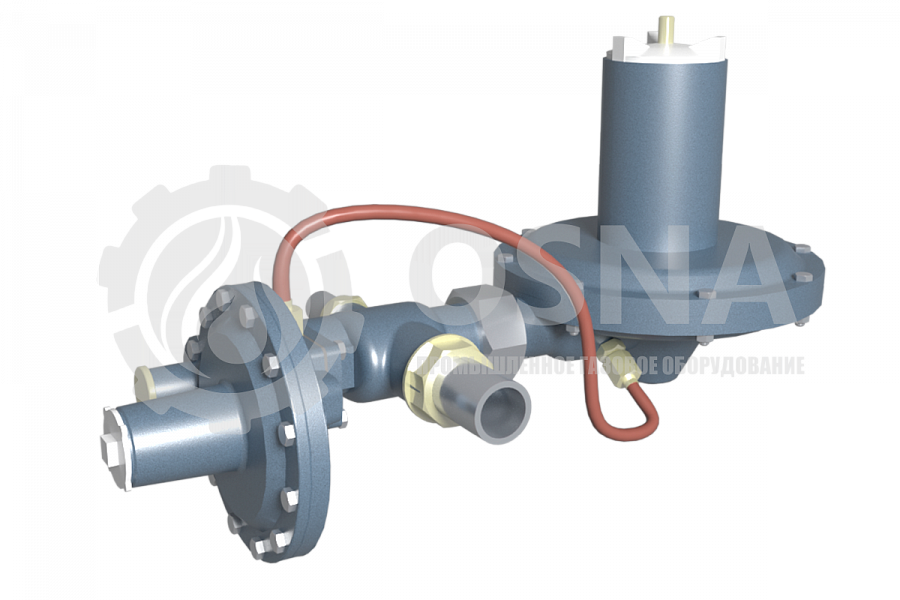

Регулятор давления газа РДНК-32 - Каталог ОСНА
Регулятор давления газа РДНК-32 - Каталог ОСНА
Регулятор давления газа комбинированный РДНК способен выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Одной из особенностей регуляторов серии РДНК – наличие встроенного предохранительного сбросного и запорного клапана.
Регулятор давления газа РДНК-32 предназначен для снижения и автоматического поддержания в заданных пределах давления газа. Устройство применяется в газорегуляторных пунктах и установках в основном
Используются данные приборы в системах газоснабжения городов, сельских населенных пунктов и прочих объектах бытового газораспределения.

Современный, модифицированный регулятор давления газа марки РДНК-32 разработан для снижения и автоматического поддержания давления газа на заданном уровне не смотря на смену показателей входного давления газа и расхода.

Корпус регулятора выполнен из алюминия конструкционного АК7ч (Al 9) и изготовлен для климатического исполнения УХЛ2 по ГОСТ 15150 с T° окружающей среды -40°C...+45°C

Наша компания предлагает клиентам регуляторы давления РДНК, выполненные в 7 модификациях: РДНК-32, РДНК-400, РДНК-400М, РДНК-1000, РДНК-У, РДНК-50/400, РДНК-50/1000.

Технические характеристики регуляторов давления серии РДНК-32

Параметр изделия РДНК-32/3 РДНК-32/6 РДНК-32/10
Рабочая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 1,2 0,6 0,3
Диаметр седла, мм 3 6 10
Диапазон настройки выходного давления, кПа 2,0–2,5
Температура окружающей среды,°С от +5 до + 45
Неравномерность регулирования, %, не более ±10
Давление срабатывания ПСК при превышении установленного максимального выходного давления, кПа 0,4–0,5
Диапазон настройки давления срабатывания отключающего устройства при повышении Pвых, кПа 2,9–3,6
Диапазон настройки давления срабатывания отключающего устройства при понижении Pвых, кПа 1,1–1,4
Диаметр условного прохода, мм 32
Строительная длина, мм 120
Длина, мм, не более 220
Ширина, мм, не более 480
Высота, мм, не более 325
Масса, кг, не более 12

Пропускная способность регуляторов серии РДНК-32 при входном давлении, Q, м3/ч.

Входное давление, МПа РДНК-32/3 РДНК-32/6 РДНК-32/10
0,01 МПа 1,3 4 11
0,05 МПа 4 9 23
0,1 МПа 7 25 45
0,2 МПа 13 40 75
0,3 МПа 17 55 100
0,4 МПа 21 70 -
0,5 МПа 24 90 -
0,6 МПа 30 105 -
0,7 МПа 37 - -
0,8 МПа 43 - -
0,9 МПа 47 - -
1,0 МПа 55 - -
1,2 МПа 64 - -
