Определение

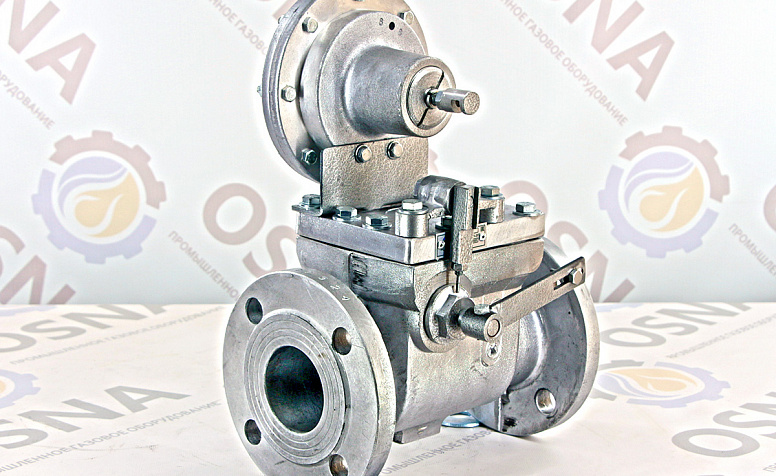

Предохранительный запорный клапан (ПЗК) – вид предохранительных клапанов, выполняющий функцию автоматического прекращения расхода газа в контролируемой точке в случае выхода показателей его давления за установленные пределы. ПЗК относится к полуавтоматическим газопроводным устройствам, так как закрытие клапана происходит автоматически при аварийном превышении (или понижении) давления газа, а открытие можно произвести лишь вручную.
Назначение
Предохранительные запорные клапаны устанавливаются в газорегуляторных пунктах разных видов (ГРПШ, ПГБ и т.д.), газораспределительных станциях, в промышленных и энергетических системах. Назначение ПЗК – обезопасить систему от возможных аварий, выхода из строя её элементов, загазованности помещения, в котором находится газопровод, а также от взрывов. Основными функциональными элементами ПЗК являются импульсный канал, по которому газ поступает в устройство, чувствительный элемент (мембрана) и настроечная пружина клапана, регулировкой которой можно установить требуемое давление газа. Работая в системе, перечисленные элементы способны осуществить перекрытие газа в случае выхода его давления за нормы.
