Отгрузка УГУ-OSNA-Б-RG/2MB-1/1-200-ГО-СГ-В4013

Универсальная газорегуляторная установка УГУ-OSNA-Б-RG2MB-11-200-ГО-СГ-В4013
Регион поставки: Томская область, г.Стрежевой

УГУ разработана на базе регуляторов давления марки Madas (Италия) и содержит:

1 - кран шаровой DN100 фланцевый LD GAS (2 шт.);
2 - кран шаровой DN50 фланцевый LD GAS (7 шт.);
3 - кран шаровой DN25 фланцевый LD GAS (5 шт.);
4 - кран шаровой DN20 фланцевый LD GAS (13 шт.);
5 - кран шаровой DN15 фланцевый LD GAS (2 шт.);

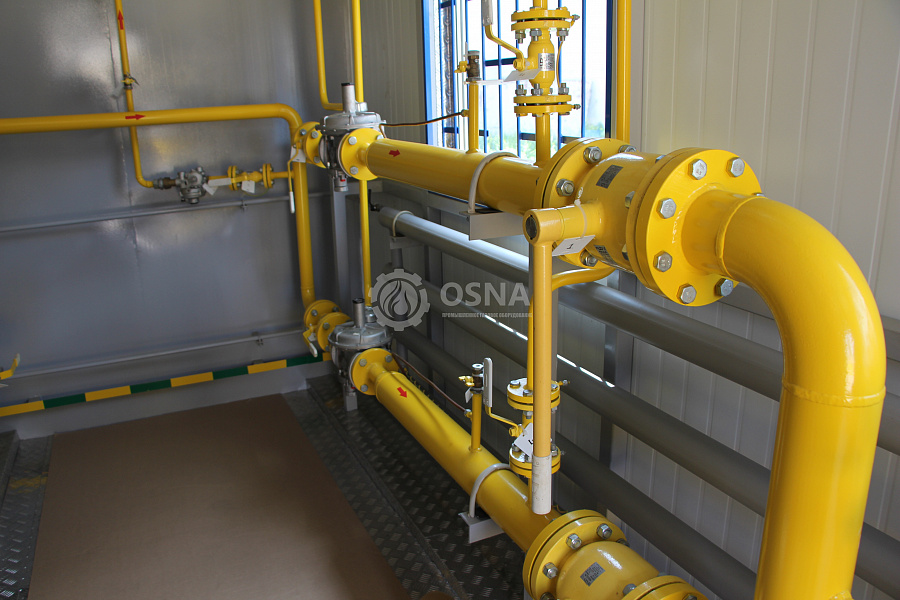

6 - регулятор давления газа RG/2MB DN50 Р.МАКС 6 БАР 17-32 МБАР код_RB50Z R120 (фланец) (2 шт.);
7 - измерительный комплекс ИРВИС-Ультра-Пп16-50-270-ВП-ГОТ с УПП Турбулизатор-У ЭНДО ПИУ-И-Ф  (2 шт.);
8 - сепаратор газовый (1 шт.);

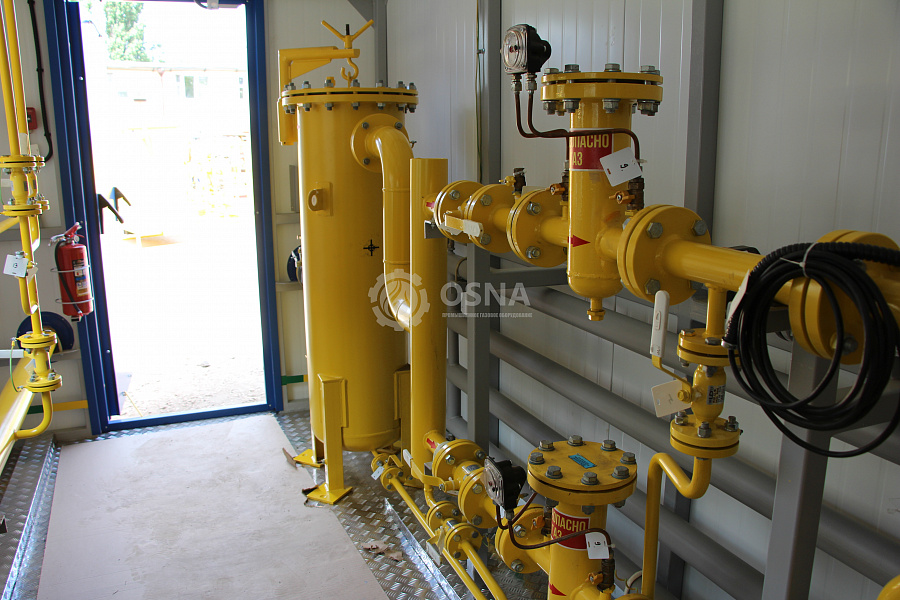

9 - фильтр газовый DN50 с ИПД (2 шт.);
10 - клапан предохранительный КПЗЭ-100 взрывозащищенный (1 шт.);
11 - кран под манометр DN15 (10 шт.);
12 - манометр входной 0...0,6МПа (4 шт.);
13 - манометр выходной 0...10кПа (4 шт.);
14 - манометр давления водяного контура (2 шт.);
15 - регулятор давления газа на обогрев (1 шт.);
16 - клапан термозапорный КТЗ-20 (1 шт.);
17 - клапан электромагнитный DN20 (1 шт.);
18 - кран шаровой муфтовый водяной DN20 (2 шт.);
19 - система контроля загазованности (1 шт.);
20 - датчик СН4 технологического отсека (1 шт.);
21 - датчик СН4 отопительного отсека (1 шт.);
22 - датчик СН4 отопительного отсека (1 шт.);
23 - блок интерфейса и питания БИП (2 шт.);

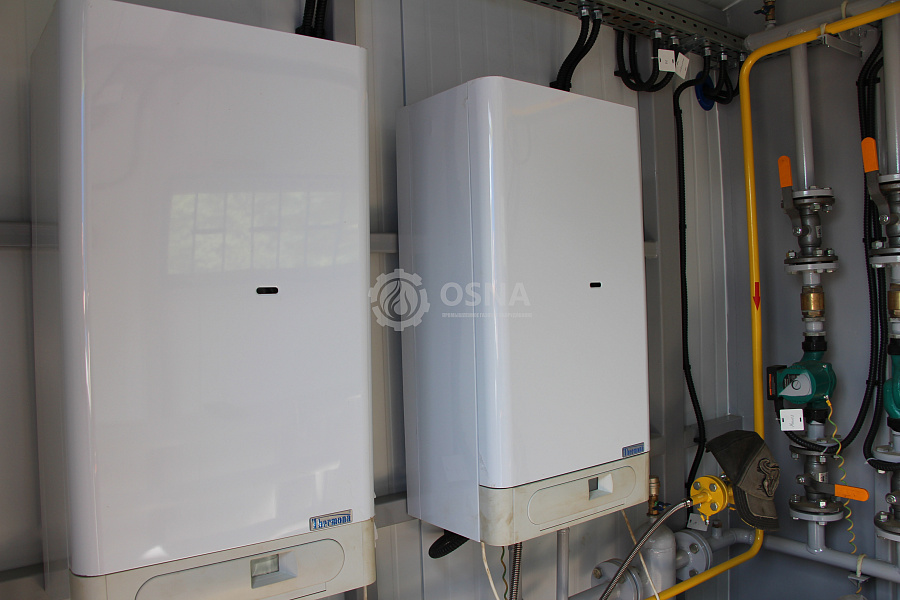

24 - котел газовый THERM PRO 14 TX.A (2 шт.);
25 - каскадный регулятор THERMONA TKR (1 шт.);
26 - насос (2 шт.);
27 - обратный клапан DN32 (2 шт.);
28 - кран шаровой фланцевый водяной DN32 (8 шт.);
29 - кран шаровой муфтовый водяной DN15 (21 шт.);
30 - радиатор (регистр) отопления (4 шт.);
31 - обратный клапан DN15 (1 шт.);
32 - насос подпиточный DN15 (1 шт.);
33 - термометр показывающий -20...130°С на теплоноситель (2 шт.);
34 - термометр показывающий -60...+60°С на газ (2 шт.);
35 - воздухоотводчик (2 шт.);
36 - емкость запаса теплоносителя 50л (1 шт.);
37 - расширительный бак (1 шт.);
38 - фильтр водяной DN32 (1 шт.);
39 - клапан предохранительный сбросной ПСК-25Н/20 (1 шт.);
40 - датчик температуры (1 шт.);

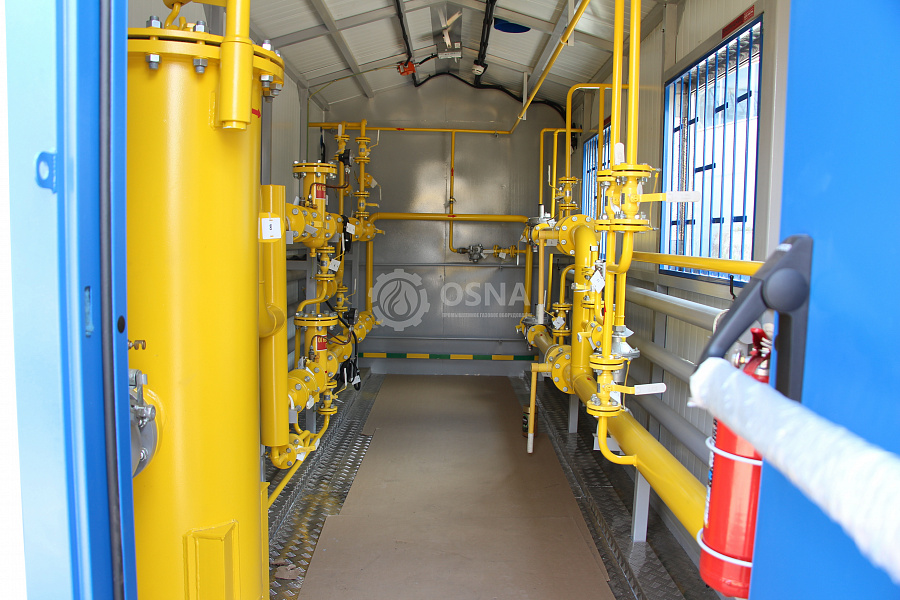

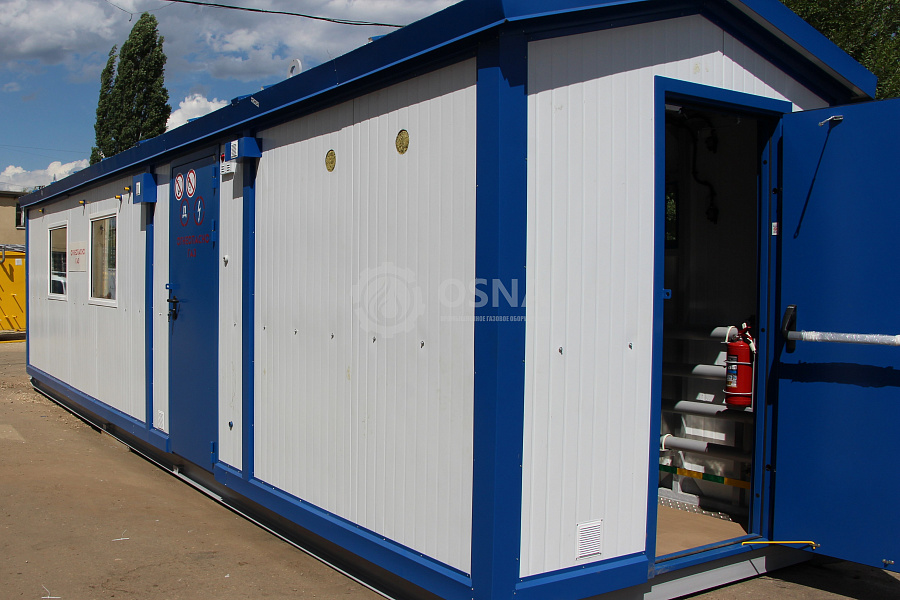

Газорегуляторный пункт промышленного назначения в блочном исполнении, базирующийся на регуляторе давления RG/2MB от итальянского производителя MADAS.

Пункт редуцирования попутного нефтяного газа оснащен ультразвуковым измерительным комплексом ИРВИС-Ультра и системой телеметрии. Пункт предназначен для работы с попутным нефтяным газом (ПНГ) при температуре окружающей среды от -40 до +60 °С. Максимальное рабочее давление – 0,6 МПа, диапазон пропускных способностей – от 3,3 до 200 м3/ч.

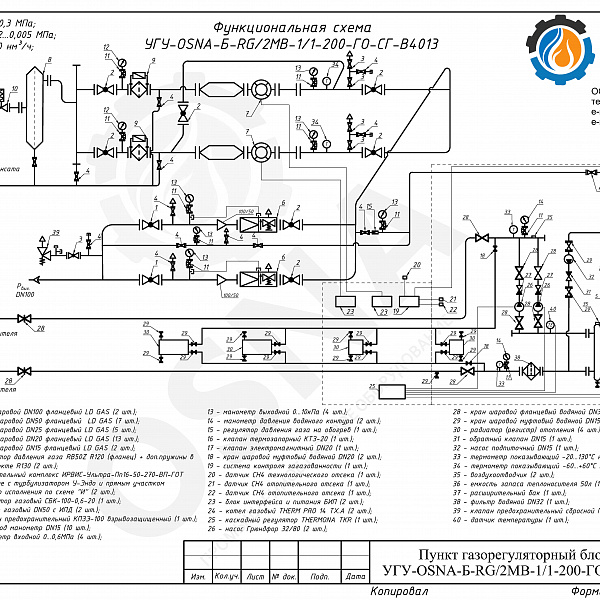

Функциональные схемы и чертежи
