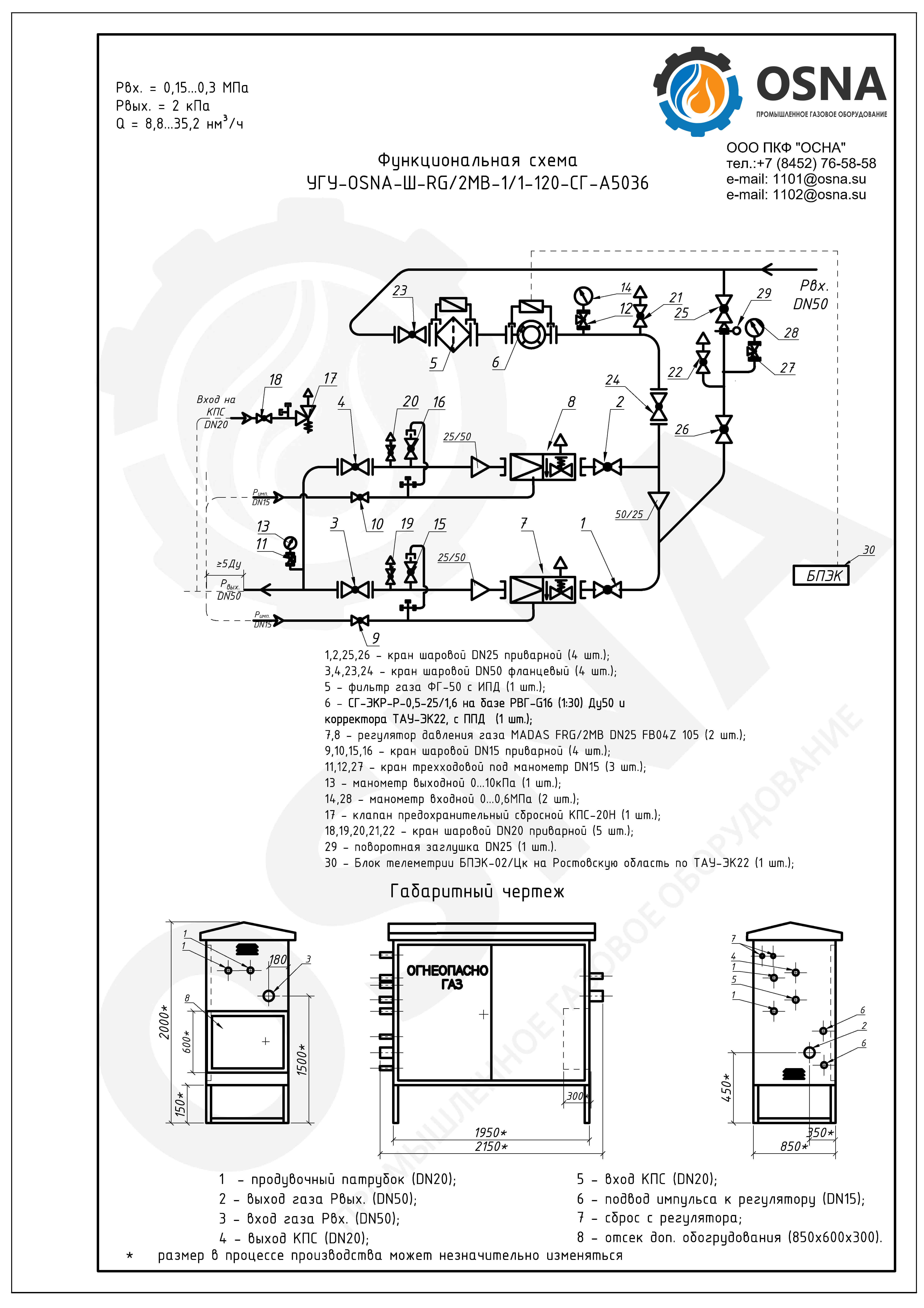

УГУ разработана на базе регуляторов давления марки Madas и в нее входит:
1 - кран шаровой DN25 приварной (4 шт.);
2 - кран шаровой DN50 фланцевый (4 шт.);
3 - фильтр газа ФГ-50 с ИПД (1 шт.);
4 - СГ-ЭКР-Р-0,5-25/1,6 на базе РВГ-G16 (1:30) Ду50 и корректора ТАУ-ЭК22, с ППД (1 шт.);
5 - регулятор давления газа MADAS FRG/2MB DN25 FB04Z 105 (2 шт.);
6 - кран шаровой DN15 приварной (4 шт.);
7 - кран трехходовой под манометр DN15 (3 шт.);
8 - манометр выходной 0...10кПа (1 шт.);
9 - манометр входной 0...0,6МПа (2 шт.);
10 - клапан предохранительный сбросной КПС-20Н (1 шт.);
11 - кран шаровой DN20 приварной (5 шт.);
12 - поворотная заглушка DN25 (1 шт.);
13 - Блок телеметрии БПЭК-02/Цк на Ростовскую область по ТАУ-ЭК22 (1 шт.).

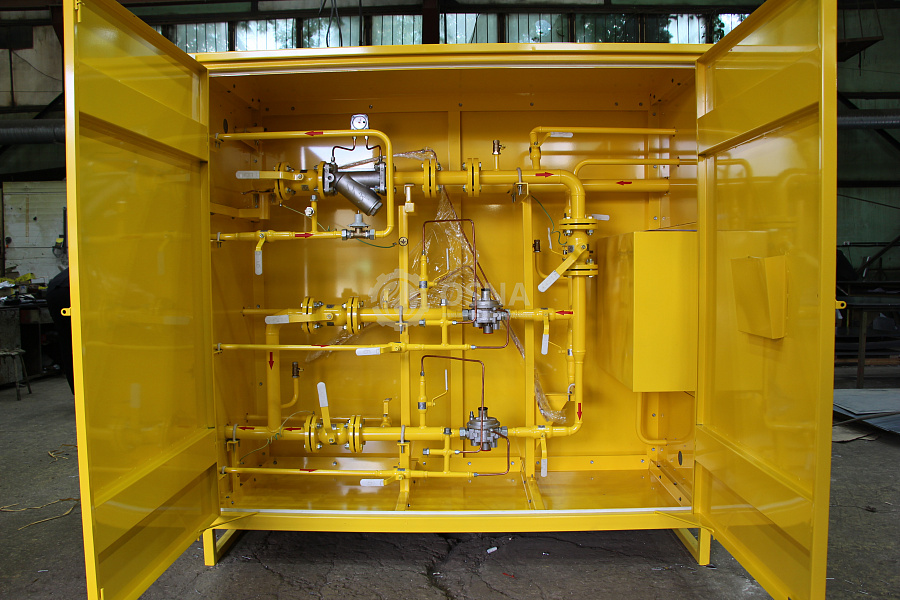

Универсальная газорегуляторная установка шкафного типа изготовлена для эксплуатации в предпринимательском секторе и предназначена для понижения давления газа. Две независимые линии редуцирования служат для повышения надежности и производительности газоснабжения и обеспечивают на выходе 2кПа.
Для комплексного учета газа используется измерительный комплекс СГ-ЭКР-Р-0,5-25/1,6. Очистка газа УГУ осуществляется фильтром ФГ-50 с индикатором перепада давления.
