Фильтр газа FGM, FM, FF, FMC, FFT, FFR (MADAS)

Фильтр газа FGM, FM, FF, FMC, FFT, FFR (MADAS) - Каталог ОСНА
Фильтр газа FGM, FM, FF, FMC, FFT, FFR (MADAS) - Каталог ОСНА

Фильтры очистки газа предназначены для для очистки трубопроводного газа от пыли, ржавчины, смолистых веществ и других твёрдых частиц, препятствующих качественной работе ГРП, а также способных значительно снизить срок эксплуатации газорегуляторных приборов. Данные устройства выполняют фунцию очистки от различных примесей газа, поступающего в газорегуляторные пункты, котельные установки, узлы учета расхода газа.

Очистка газа является одним из самых важных процессов, происходящих в газорегуляторных установках, так как благодаря ей остальные приборы ГРП способны выполнять свою работу на должном уровне. Например, она позволяет повысить герметичность запорных устройств, что ведет к предотвращению возможных неполадок в их работе. Также фильтрация газов предохранит детали приборов от быстрого износа, благодаря чему время межремонтной эксплуатации значительно увеличится. Одним из важных положительных последствий является повышение точности измерительных приборов, чувствительных к эрозии (эрозия — разрушение поверхности металла механическими воздействиями (ударами, трением) или электрическими разрядами)

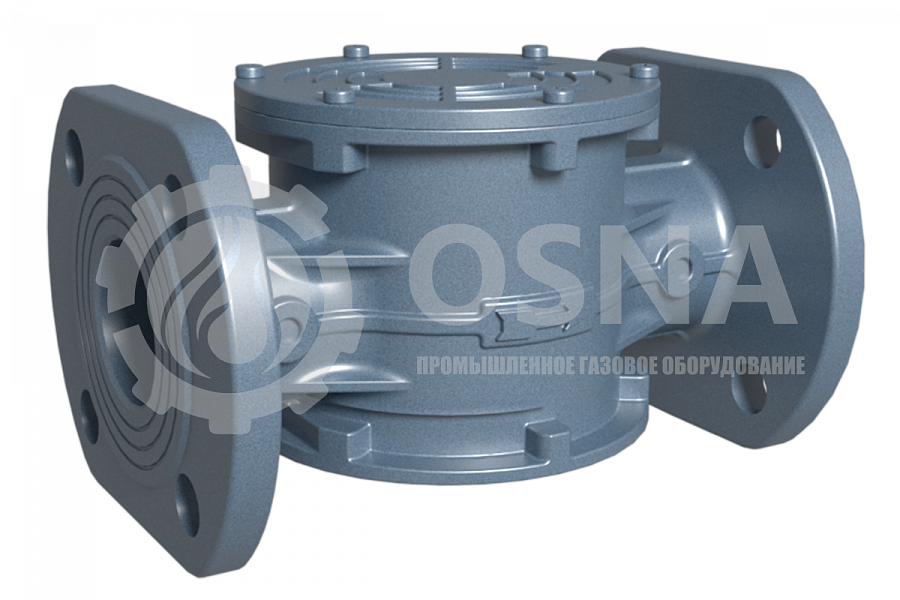

Конструктивно газовые фильтры FGM, FM, FF, FMC, FFT, FFR от итальянского производителя MADAS состоят из сварного корпуса и вложенной в него фильтрующей кассеты. Данные устройства относятся к фильтрам сетчатого типа, для которых характерно использование в качестве фильтрующего элемента сетки из нержавеющей стали. На газовые фильтры MADAS DN32-DN300 возможна установка индикатора перепада давления DP/G (ИПД DP/G) — устройства, выполняющего функцию контроля загрязнения фильтрующих элементов очищающих устройств путем измерения перепада давления в трубопроводе, основываясь на полученных данных и учитывая заранее настроенные параметры. При переходе показывающего указателя в красный участок, следует выполнить технический осмотр и очищение фильтра. Для ряда моделей возможен заказ фильтрующего элемента в виде стальной сетки.

Картридж сетчатого типа способствует тонкости очистки и обеспечивает надежность газового фильтра, а также имеют высокую пропускную способность. С течением времени наблюдается повышение способности картриджа к фильтраци. К области применения газовых фильтров MADAS относится очистка неагрессивных сред: метан, сжиженный газ, азот - сухие газы, биогаз

Газовые фильтры итальянского производителя MADAS поставляются в различных модификациях, зависящих от следующих параметров:

1. Диаметр условного прохода (DN);
2. Максимальное давление среды в трубопроводе (PN);
3. Вид присоединения к трубопроводу (муфтовое, фланцевое);
4. Наличие индикатора перепада давления и максимальный измеряемый перепад (5 кПа или 15 кПа)

Технические параметры фильтров газовых FGM, FM, FF, FMC, FFT, FFR (MADAS)

Параметры изделий Характеристики
Рабочая среда метан, сжиженный газ, азот - сухие газы, биогаз
Тип присоединения DN15...DN50 - муфтовое, согласно EN 10226 DN32...DN300 - фланцевое, согласно ГОСТ 33259-2015
Температура окружающей среды, °С от –40 до +70
Максимальное рабочее давление, МПа 0,2 и 0,6
Степень фильтрации, мкм 50 для DN15...100, 10 для DN125...300 (по умолчанию); в остальных случаях 20 и 10 - по заказу
Монтажное положение горизонтальное, вертикальное
Материал фильтра сплав алюминия, viledon, металическая сетка

Код фильтра по каталогу (Ду 15-80)

Модель изделия
Соединение муфтовое, Рмакс=0,2 Мпа Соединение муфтовое, Рмакс=0,6 МПа Соединение фланцевое, Рмакс=0,2 МПа Соединение фланцевое, Рмакс=0,6 МПа
Ду-15 FM02/FMC02 компакт FM020000/FMC020000 Компакт - -
Ду-20 FM03/FMC03 компакт FM030000/FMC030000 компакт - -
Ду-25 FM04/FMC04 компакт FM040000/FMC040000 компакт - -
Ду-32 FGM05 FGM050000 FF32 FF320000
Ду-40 FGM06 FGM060000 FF40 FF400000
Ду-50 FGM07 FGM070000 FF50 FF500000
Ду-65 - - FF08/FFSS08* FF080000/FFSS080000*
Ду-80 - - FF09/FFSS09* FF090000/FFSS090000*

Код фильтра по каталогу (Ду 100-300)

Модель изделия Соединение фланцевое, Рмакс=0,2 МПа Соединение фланцевое, Рмакс=0,6 МПа
Ду-100 FF10/FFSS10* FF100000/FFSS100000*
Ду-125 FF11 FF110000
Ду-150 FF12 FF120000
Ду-200 FF13 FF130000
Ду-250 FF14 FF140000
Ду-300 FF15 FF150000
