УГУ-OSNA-Ш-FRG-1-25 (ГРПШ-FRG-1)

УГУ-OSNA-Ш-FRG-1-25 (ГРПШ-FRG-1) - Каталог ОСНА
УГУ-OSNA-Ш-FRG-1-25 (ГРПШ-FRG-1) - Каталог ОСНА

Коммунально-бытовые пункты редуцирования газа УГУ-OSNA-Ш-FRG-1-25 относятся к категории газорегуляторных пунктов домового значения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

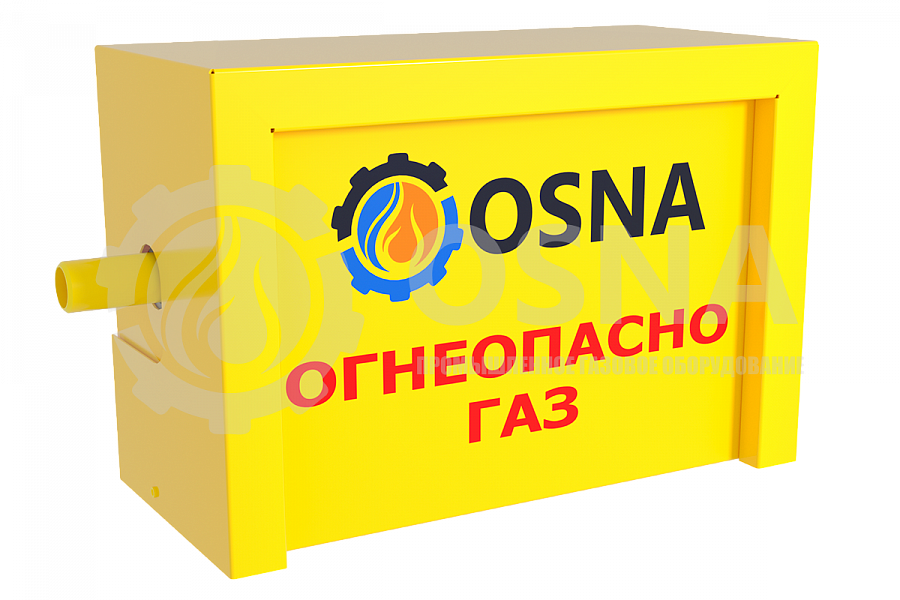

Газорегуляторный пункт УГУ-OSNA-Ш-FRG-1-25 (ГРПШ-FRG-1) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.

Комплект технологического оборудования данного вида ГРПШ включает в себя современный регулятор давления газа FRG/2MB итальянского бренда MADAS, встроенные в редуктор фильтр газа и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-FRG-1-25 могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-FRG-1-25 (ГРПШ-FRG-1)

Параметры изделия Значения
Модель регулятора FRG/2MB КОМПАКТ
Рабочая среда метан, сжиженный газ, азот, воздух, биогаз (неагрессивные сухие газы)
Температура окружающей среды, °С от -40 до +60
Максимальное рабочее давление, Мпа 0,6
Максимальная пропускная способность Qmax, м3/ч 25
Минимальная пропускная способность Qmin, м3/ч 0,1
Диапазон настройки выходного давления Pвых, кПа 2,0-20,0
Точность регулирования, % ± 10
Точность срабатывания ПСК, % ± 5
Точность срабатывания ПЗК, % ± 10
Средний срок эксплуатации, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-FRG-1-25 при входном давлении, Q, м3/ч

Выходное давление Pвых, кПа Входное давление Pвх: 0,05 МПа Входное давление Pвх: 0,1 МПа Входное давление Pвх: 0,2 МПа Входное давление Pвх: 0,3-0,4 МПа Входное давление Pвх: 0,5-0,6 МПа
2 25 25 25 25 25
3 25 25 25 25 25
5 25 25 25 25 25
10 25 25 25 25 25
20 25 25 25 25 25
