Фильтр газа сетчатый ФГ-1,6 Ду 50/80/100

Фильтр газа сетчатый ФГ-1,6 Ду 50/80/100 - Каталог ОСНА
Фильтр газа сетчатый ФГ-1,6 Ду 50/80/100 - Каталог ОСНА

Фильтры очистки газа предназначены для для очистки трубопроводного газа от пыли, ржавчины, смолистых веществ и других твёрдых частиц, препятствующих качественной работе ГРП, а также способных значительно снизить срок эксплуатации газорегуляторных приборов. Данные устройства выполняют фунцию очистки от различных примесей газа, поступающего в газорегуляторные пункты, котельные установки, узлы учета расхода газа.

Очистка газа является одним из самых важных процессов, происходящих в газорегуляторных установках, так как благодаря ей остальные приборы ГРП способны выполнять свою работу на должном уровне. Например, она позволяет повысить герметичность запорных устройств, что ведет к предотвращению возможных неполадок в их работе. Также фильтрация газов предохранит детали приборов от быстрого износа, благодаря чему время межремонтной эксплуатации значительно увеличится. Одним из важных положительных последствий является повышение точности измерительных приборов, чувствительных к эрозии (эрозия — разрушение поверхности металла механическими воздействиями (ударами, трением) или электрическими разрядами)

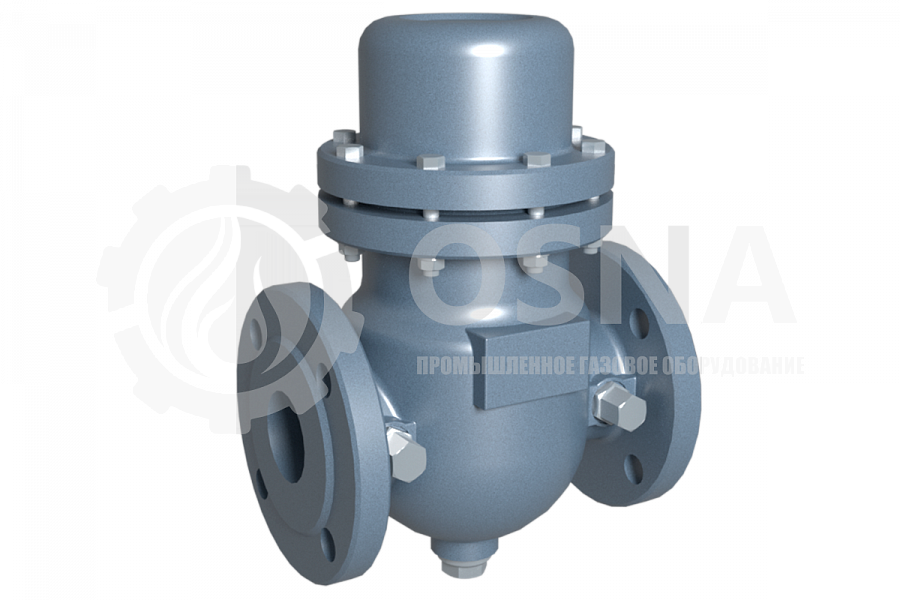

Конструктивно фильтр газовый сетчатый ФГ-1,6 состоит из сварного корпуса и вложенной в него фильтрующей кассеты, сверху устройство закрыто крышкой. Газовый фильтр ФГ относится к фильтрам сетчатого типа, для которых характерно использование в качестве фильтрующего элемента сетки из нержавеющей стали. Картридж сетчатого типа способствует тонкости очистки и обеспечивает надежность газового фильтра, а также имеют высокую пропускную способность. Степень фильтрации определяется размером ячейки сетки в свету 0,08 мм, а также в кассетах данной серии фильтров присутствует бумажно-целлюлозное полотно с фильтрацией 0,005 мм. Стоит отметить, что для такого фильтрующего элемента характерно увеличение тонкости фильтрации и уменьшение пропускной способности с течением времени за счет постепенного оседания частиц на металлической сетке. К области применения газовых фильтров серии ФГ относится очистка неагрессивных сред: воздуха, аргона, природного газа и др.





Фильтры сетчатые серии ФГ-1,6 представлены с диаметром условного прохода 50, 80 и 100 мм. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические параметры фильтров сетчатых ФГ-1,6

Параметры изделия ФГ-1,6-50 (В) ФГ-1,6-80 (В) ФГ-1,6-100 (В)
Условный проход Ду, мм 50 80 100
Рабочее давление МПа (кгс/см2), не более 1,6 (16)
Нержавеющая сетка с ячейкой, мм 0,08
бумажно-целлюлозное полотно, мм 0,005
Пропускная способность, м3/ч, при входном давлении 1,6 мПа 3200 (2700) 7650 (6500) 11850 (10900)
Допускаемый перепад на фильтре, кПа 5 (10)
Строительная длина L, мм, не более 210 270 320
Ширина B, мм, не более 160 210 244
Высота H, мм, не более 290 490 580
Присоединение фланцевое ГОСТ 33259-15
Масса, кг, не более 8 13 18
Фильтр газа ФГ 1,6
1- корпус;
2 - крышка;
3 - фитинг;
4 - заглушка.
