Фильтры газа сетчатые ФГ(ФС)-25/32/40/50

Фильтры газа сетчатые ФГ(ФС)-25/32/40/50 - Каталог ОСНА
Фильтры газа сетчатые ФГ(ФС)-25/32/40/50 - Каталог ОСНА

Фильтры очистки газа предназначены для для очистки трубопроводного газа от пыли, ржавчины, смолистых веществ и других твёрдых частиц, препятствующих качественной работе ГРП, а также способных значительно снизить срок эксплуатации газорегуляторных приборов. Данные устройства выполняют функцию очистки от различных примесей газа, поступающего в газорегуляторные пункты, котельные установки, узлы учета расхода газа.

Очистка газа является одним из самых важных процессов, происходящих в газорегуляторных установках, так как благодаря ей остальные приборы ГРП способны выполнять свою работу на должном уровне. Например, она позволяет повысить герметичность запорных устройств, что ведет к предотвращению возможных неполадок в их работе. Также фильтрация газов предохранит детали приборов от быстрого износа, благодаря чему время межремонтной эксплуатации значительно увеличится. Одним из важных положительных последствий является повышение точности измерительных приборов, чувствительных к эрозии (эрозия — разрушение поверхности металла механическими воздействиями (ударами, трением) или электрическими разрядами).

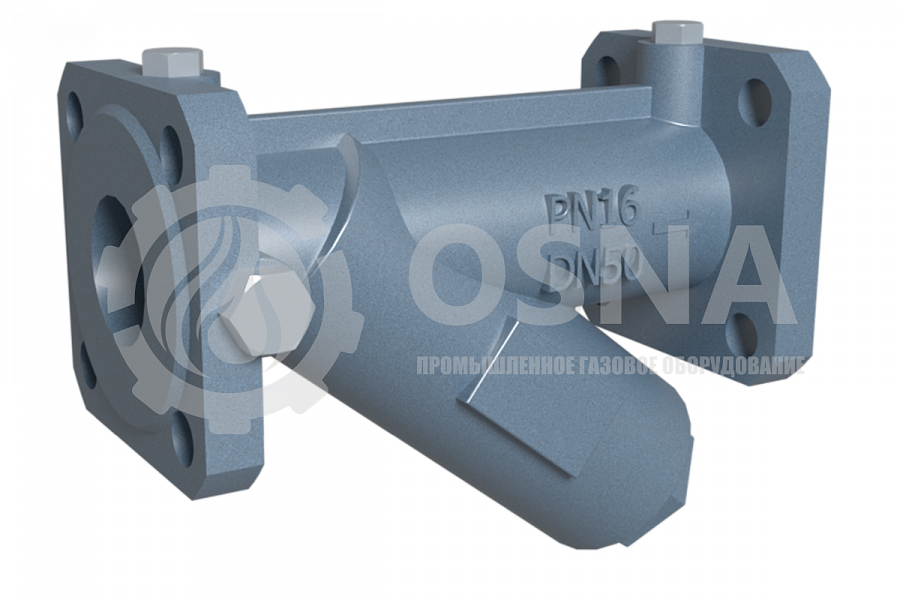

Конструктивно фильтр газовый сетчатый ФГ(ФС) состоит из сварного корпуса и вложенной в него фильтрующей кассеты, сверху устройство закрыто крышкой. Газовый фильтр ФГ относится к фильтрам сетчатого типа, для которых характерно использование в качестве фильтрующего элемента металлической сетки. Картридж сетчатого типа способствует тонкости очистки и обеспечивает надежность газового фильтра, а также имеют высокую пропускную способность. Степень фильтрации определяется размером ячейки сетки в свету 80 мкм. Стоит отметить, что для такого фильтрующего элемента характерно увеличение тонкости фильтрации и уменьшение пропускной способности с течением времени за счет постепенного оседания частиц на металлической сетке. К области применения газовых фильтров серии ФГ(ФС) относится очистка неагрессивных сред: воздуха, аргона, природного газа и др.

Фильтры сварные серии ФГ(ФС) представлены в следующих модификациях: ФГ(ФС)-25, ФГ(ФС)-32, ФГ(ФС)-40, ФГ(ФС)-50. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические параметры фильтров сетчатых серии ФГ(ФС)

Параметры изделия ФГ(ФС)-25 ФГ(ФС)-32 ФГ(ФС)-40 ФГ(ФС)-50
Условный проход Ду, мм 25 32 40 50
Рабочее давление МПа, не более 1,2
Фильтрующий элемент —нержавеющая сетка с ячейкой, мм 0,08
Допускаемый перепад на фильтре, кПа 5
Строительная длина L, мм, не более 162 250 200 250
Ширина B, мм, не более 86 105 115 130
Высота H, мм, не более 155 162 250 220
Присоединение фланцевое ГОСТ 33259-15
Масса, кг, не более 2 3 3 4
Срок службы, лет 15

Пропускная способность фильтров ФГ(ФС), м3/ч, при входном давлении, кгс/см2

Входное давлени, кгс/см2 ФГ(ФС)-25 ФГ(ФС)-32 ФГ(ФС)-40 ФГ(ФС)-50
1 130 190 300 430
2 175 280 370 530
3 205 370 430 610
6 270 490 570 800
12 370 700 750 2000
фильтр сетчатый серый схема.jpg
