Фильтр газа волосяной ФВ

Фильтры очистки газа предназначены для для очистки трубопроводного газа от пыли, ржавчины, смолистых веществ и других твёрдых частиц, препятствующих качественной работе ГРП, а также способных значительно снизить срок эксплуатации газорегуляторных приборов. Фильтры очистки газа предназначены для очистки от различных примесей газа, поступающего в газорегуляторные пункты, котельные установки, узлы учета расхода газа.

Очистка газа является одним из самых важных процессов, происходящих в газорегуляторных установках, так как благодаря ей остальные приборы ГРП способны выполнять свою работу на должном уровне. Например, она позволяет повысить герметичность запорных устройств, что ведет к предотвращению возможных неполадок в их работе. Также фильтрация газов предохранит детали приборов от быстрого износа, благодаря чему время межремонтной эксплуатации значительно увеличится. Одним из важных положительных последствий является повышение точности измерительных приборов, чувствительных к эрозии (эрозия — разрушение поверхности металла механическими воздействиями (ударами, трением) или электрическими разрядами).

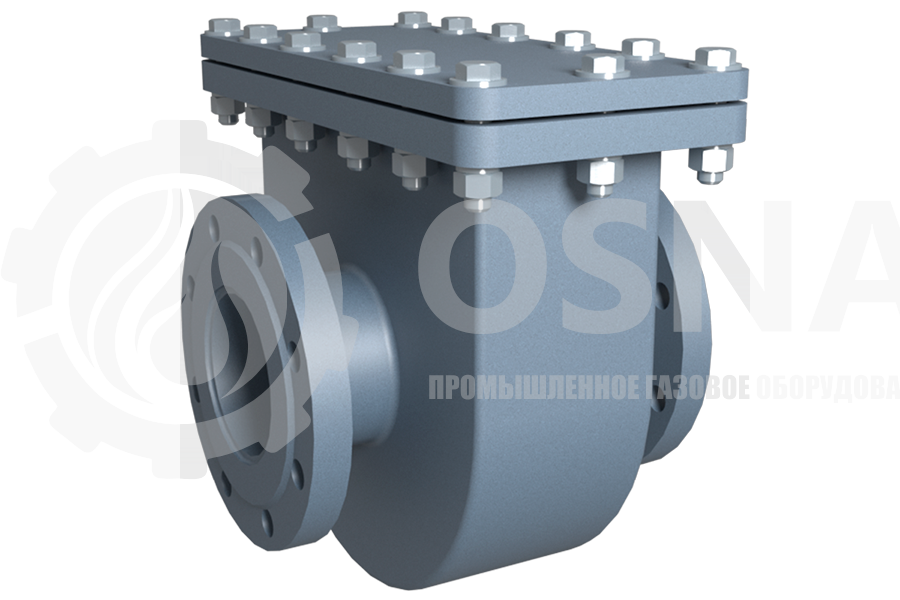

Конструктивно фильтр газовый ФВ состоит из сварного корпуса и вложенной в него фильтрующей кассеты, сверху устройство закрыто крышкой. Для определения степени загрязненности фильтрующего элемента возможна установка индикатора перепада давления ИПД-5 — устройства, выполняющего функцию контроля загрязнения фильтрующих элементов очищающих устройств путем измерения перепада давления в трубопроводе, основываясь на полученных данных и учитывая заранее настроенные параметры. Индикатор перепада давления подключается к корпусу фильтра очистки газа при помощи двух трубок, одна из которых подключена к входной части фильтра, а другая – к выходной. Газовый фильтр ФВ относится к фильтрам волосяного типа, для которых характерно использование в качестве фильтрующего элемента кассет, набитых фильтрующим материалом, в роли которого выступает синтетическая мононить, пропитанная висциновым маслом.

В преимущества волосяных фильтров входят высокая эффективность и высокая степень очистки газового сырья, а также долговечность. С течением времени наблюдается снижение способности картриджа к фильтрации за счет износа нити, поэтому эксплуатация фильтров волосяного типа требует своевременной замены фильтрующего материала. К области применения газовых фильтров серии ФВ относится очистка неагрессивных сред: воздуха, аргона, природного газа и др.

Технические параметры газовых фильтров серии ФВ

Наименование основных параметров и характеристик ФВ-50 ФВ-80 ФВ-100 ФВ-200
Рабочая температура, ºC от -60 до +40
Условный проход Ду, мм 50 80 100 200
Рабочее давление МПа (кгс/см3), не более 1,2 (12)
Допускаемый перепад на фильтре, кПа 10
Поверхности фильтрации, м2 0,05 0,05 0,1 0,1
Строительная длина, мм, не более 280 280 280 280
Ширина, мм, не более 380 380 380 520
Высота, мм, не более 350 350 350 450
Масса, кг, не более 40 40 50 105
Средний срок службы, лет 15

1 – корпус, 2 – кассета, 3 – крышка, 4 - штуцер G1/2”
