Предохранительный сбросной клапан КПС

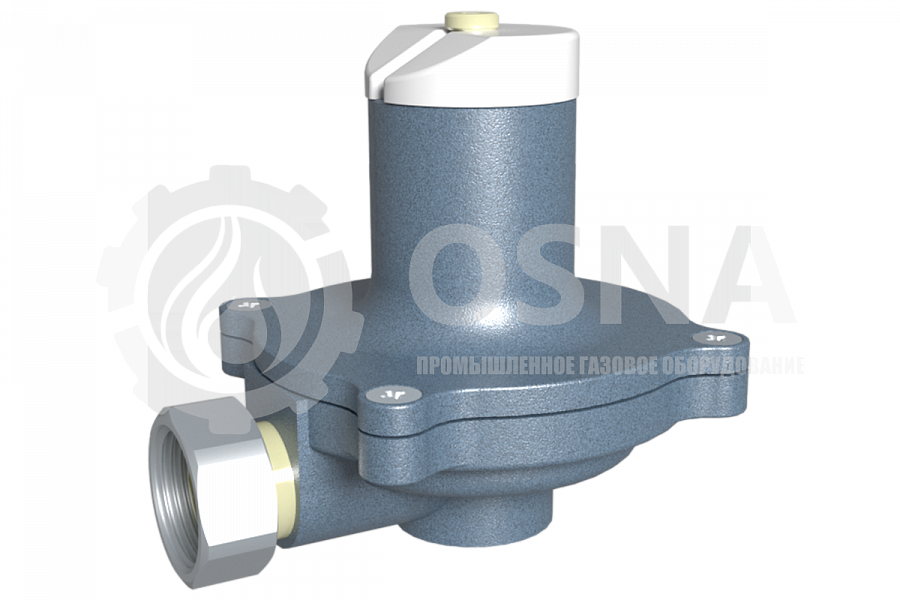

Предохранительный сбросной клапан КПС - Каталог ОСНА
Предохранительный сбросной клапан КПС - Каталог ОСНА
Клапаны серии КПС-Н(С) относятся к предохранительным сбросным клапанам, осуществляющим снижение давления газа путем сброса избытка газового вещества в атмосферу или вспомогательный газопровод при незначительном, непродолжительном увеличении выходного давления, прежде всего – в процессе переходных режимов. Клапаны данного типа отличаются простотой конструкции и настройки.

Клапаны предохранительные сбросные КПС-Н и КПС-С являются клапанами прямого действия мембранного типа. Данный вид клапанов создан для сброса в окружающую среду природного и др. неагрессивных газов при увеличении контролируемого давления сверх заданных пределов. Клапаны данного типа функционируют при расходе газового топлива не менее 0,05 м3/ч и осуществляют сброс избытка сырья при повышении давления в системе более чем на 5% сверх заданной величины.

Основным местом использования клапанов КПС являются любые газорегуляторные устройства промышленного и коммунального значения. Вид климатического исполнения УХЛ2 при температуре окружающей среды - 40 °С ...+ 60 °С. Клапаны обладают массой не более 0,5 кг.

Наша компания предлагает клиентам клапаны серии КПС, выполненные в следующих исполнениях: КПС-Н, КПС-Н-1(-Г), КПС-С-1(-Г), КПС-С-2(-Г).

Технические характеристики клапанов серии КПС-Н(С)

Параметры изделия КПС-Н КПС-Н-1 (КПС-Н-1-Г) КПС-С-1 (КПС-С-1-Г) КПС-С-2 (КПС-С-2-Г)
Рабочая среда Природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90
Максимальное рабочее давление, Pвх, кПа 6 6 50 400
Диапазон настройки давления срабатывания, Pср, кПа 1,9-5,5 2,0-6,0 6,0-50,0 50,0-360,0
Точность срабатывания, % ± 10 ± 5 ± 5 ± 5
Пропускная способность при повышении выходного давления на величину 0,1Pср, нм3/ч 0,5
Номинальный диаметр прохода DN, мм 20
Класс герметичности Класс А по ГОСТ 9544-2015
Средний срок службы, лет 30
Входное отверстие, мм G 1/2-В (G 3/4-В)
Выходное отверстие, мм G 3/4-В (G 3/4-В)
Длина, мм 85 85 (110)
Ширина, мм 85 85 (85)
Высота, мм 100 100 (125)
Масса, кг 0,5
