Предохранительный сбросной клапан ПСК

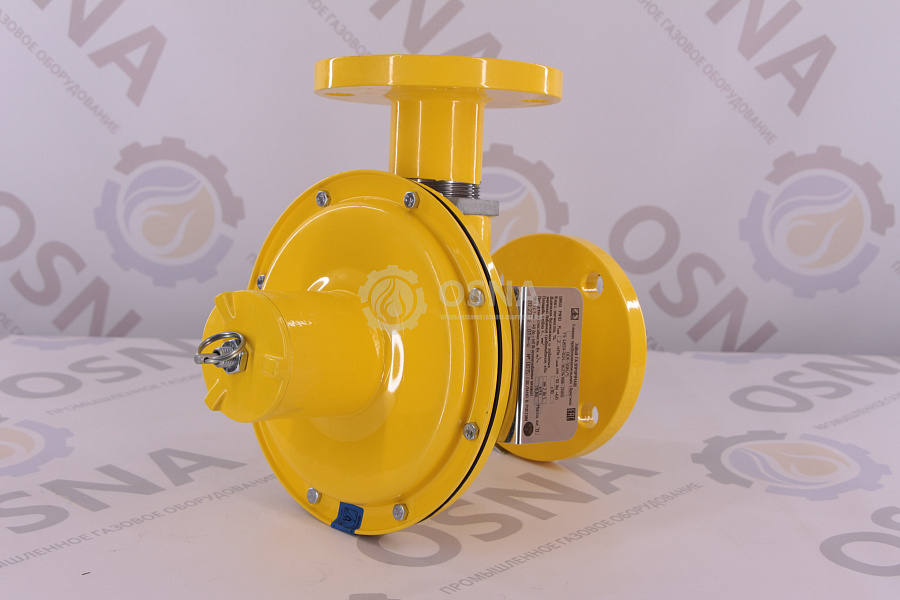

Предохранительный сбросной клапан ПСК - Каталог ОСНА

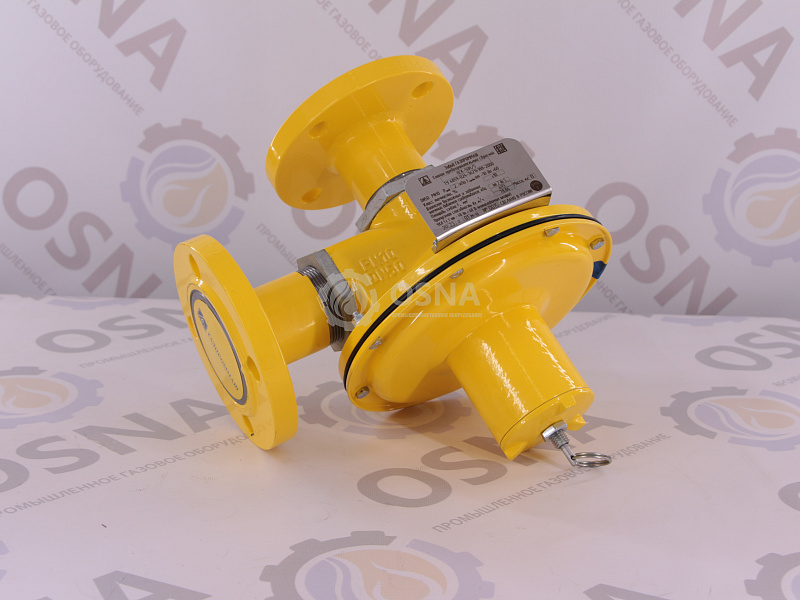

Предохранительный сбросной клапан ПСК - Каталог ОСНА

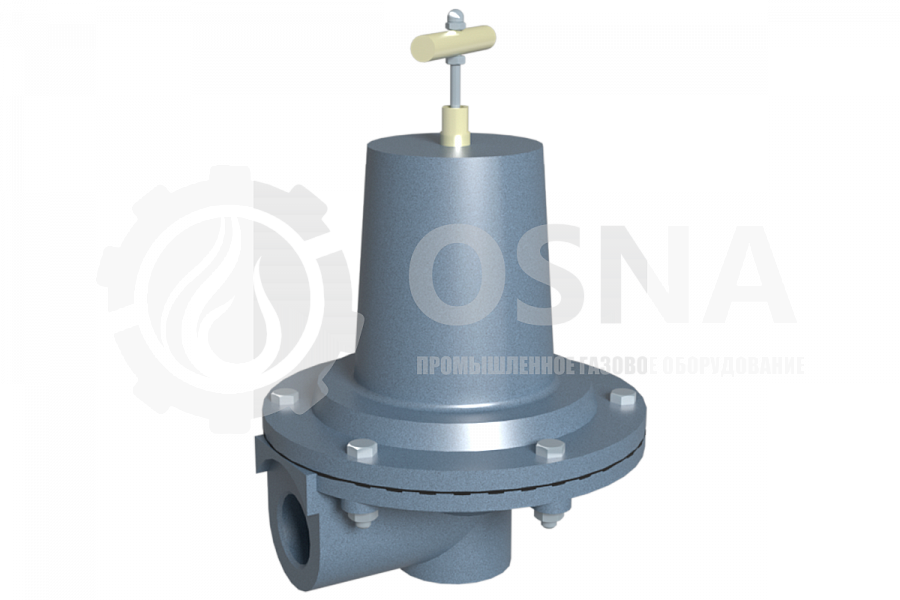

Предохранительный сбросной клапан ПСК - Каталог ОСНА
Клапаны серии ПСК-25(50)Н(С,В) относятся к предохранительным сбросным клапанам, осуществляющим снижение давления газа путем сброса избытка газового вещества в атмосферу или вспомогательный газопровод при незначительном, непродолжительном увеличении выходного давления, прежде всего – в процессе переходных режимов.

Клапаны предохранительные сбросные ПСК-25 и ПСК-50 являются пружинными клапанами пропорционального действия. Данный вид клапанов создан для сброса в окружающую среду природного и др. неагрессивных газов при увеличении контролируемого давления сверх заданных пределов. Основным местом использования являются любые газорегуляторные устройства промышленного и коммунального значения.

Вид климатического исполнения клапанов серии ПСК соответствует У2 при температуре окружающей среды - 40 °С + 45 °С. Тип присоединения с газопроводом резьбового исполнения. Клапаны обладают массой не более 5 кг.

Технические характеристики клапанов серии ПСК-25(50)

Параметры изделия ПСК-25 ПСК-50
Рабочая среда природный газ по ГОСТ 5542-14
Условный проход, Ду, мм 25 50
Тип присоединения резьба внутренняя по ГОСТ 6357-81
Диаметр, D, мм, не более 160 220
Высота, H, мм, не более 200 245
Масса, кг, не более 5

Диапазон срабатывания клапанов серии ПСК

Наименование ПСК Диапазон срабатывания, кПа
ПСК-25Н сечение пружины 3 мм 1,0—20
ПСК-25Н сечение пружины 4 мм 2,5—100
ПСК-25В сечение пружины 3 мм 100—300
ПСК-25В сечение пружины 4 мм 300—1000
ПСК-50Н/5 1,0—5,0
ПСК-50Н/20 2,0—20
ПСК-50С/50 20—50
ПСК-50С/125 50—125
ПСК-50С/300 120—300
ПСК-50В/400 120—400
ПСК-50В/700 125—700
ПСК-50В/1000 125—1000
