Система автоматического контроля загазованности САКЗ

Система контроля загазованности модификации САКЗ применяется при необходимости автоматического непрерывного контроля содержания опасных газов СО и СН4 в зданиях и сооружениях любой площади за счет неограниченного подключения дополнительных сигнализаторов СЗ-1.

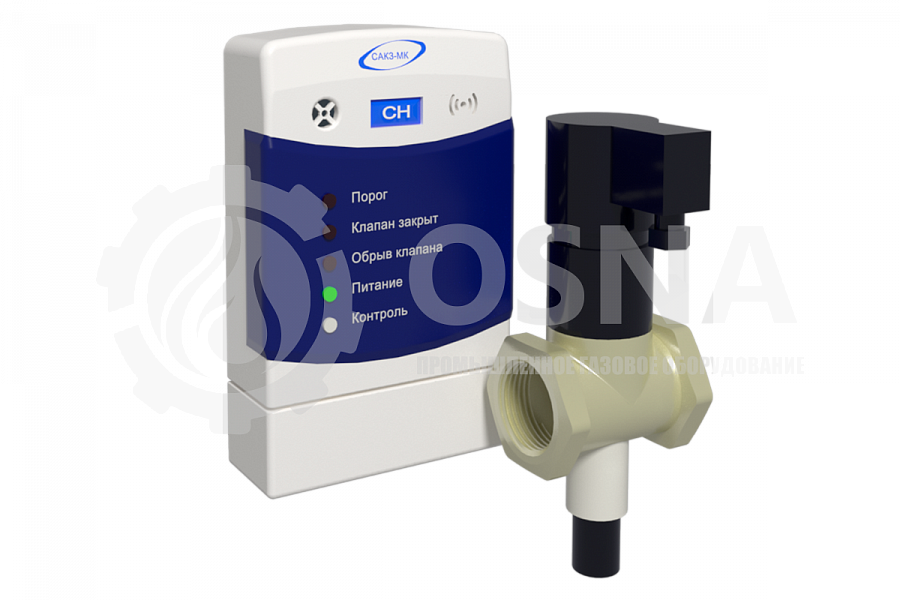

Система автоматического контроля загазованности САКЗ-МК-1 (цифровая).

Данная система устанавливается в помещениях, где возможна вероятность образования утечки опасных газов. Она выдает звуковую и световую сигнализацию в случае образования опасной концентрации газа в помещении с автоматическим перекрытием трубопровода с подачей газа электрическими клапанами (тип КЗЭУГ или КЗГЭМ-У).
Современная система САКЗ-МК-1 состоит из сигнализатора СЗ-1 (природный газ) или СЗ-3 (сжиженный газ), доукоплектованная клапаном КЗЭУГ либо КЗГЭМ-У (Ду-15...150, Ру до 0,4 МПа), соединительного кабеля с разъемами длиной 10м (по специальному заказу возможна иная длина кабеля, которая указывается при заказе).
Для более расширеного радиуса контроля территории помещения в данной системе возможно подключение неограниченного количества дополнительных сигнализаторов СЗ-1 (СЗ-3).
По заказу система комплектуется пультом контрольным ПК для передачи сигналов в другое помещение.
В комплект стандартной поставки входит: энергозависимая система (клапан при отключении электропитания закрывается) с порогом срабатывания – 10% НКПР. По заказу возможна поставка энергонезависимых систем и двухпороговых систем (1 порог - 10% НКПР – только звуковая и световая сигнализация, 2 порог - 20% НКПР – дополнительно закрытие клапана).

Система автоматического контроля загазованности САКЗ-МК-2 (цифровая) устанавливается в помещениях, где возможна вероятность образования утечки опасных газов. Выдает звуковую и световую сигнализацию в случае обнаружения опасной концентрации газа в помещении с автоматическим перекрытием трубопровода с подачей газа электрическими клапанами (тип КЗЭУГ или КЗГЭМ-У).

Система автоматического контроля загазованности САКЗ-МК-2.

Данная система состоит из сигнализаторов СЗ-1 (природный газ) или СЗ-3 (сжиженный газ) и СЗ-2 (оксид углерода), блока БСУ, клапана КЗЭУГ или КЗГЭМ-У (Ду-15...150, Ру до 0,4 МПа), соединительного кабеля с разъемами длиной 10м (по заказу возможна иная длина).

Для охвата больших площадей помещения в данной системе возможно подключение неограниченного числа дополнительных сигнализаторов. По заказу система комплектуется пультом контроля ПДС для передачи сигналов в другое помещение.

Стандартная поставка: энергозависимая система (клапан при отключении электропитания закрывается) с двумя порогами срабатывания: 1 порог – только звуковая и световая сигнализация; 2 порог – дополнительно закрытие клапана. По заказу возможна поставка энергонезависимых систем и однопороговых систем. Возможна также работа системы с клапанами других производителей, в т.ч. на давление более 0,4 МПа.

Система автоматического контроля загазованности САКЗ-МК-3 (цифровая).

Данная система предназначена для:

- непрерывного автоматического контроля содержания природного (СН) или сжиженного газа и оксида углерода (угарного газа, СО) в воздухе производственных, жилых и коммунально-бытовых помещений и зданий, а также котельных с газоиспользующим оборудованием;
- контроля состояния датчиков параметров котельной и технологического оборудования; - контроля пожарной и охранной сигнализации;
- выдачи световой и звуковой сигнализации в случае обнаружения концентрации газа в контролируемом помещении и срабатывания датчиков работы котельной, оборудования, пожарной и охранной сигнализации;
- перекрытия трубопровода подачи газа электромагнитным клапаном КЗЭУГ или КЗГЭМ-У при возникновении аварийной ситуации и управления другими исполнительными механизмами.

Система САКЗ-МК-3 состоит из сигнализаторов СЗ-1 (природный газ) или СЗ-3 (сжиженный газ) и СЗ-2 (оксид углерода), блока БСУ-К, клапана КЗЭУГ или КЗГЭМ-У (Ду-15...150, Ру до 0,4 МПа), пульта ПД (с возможностью подключения по радиоканалу), соединительного кабеля с разъемами длиной 10м (по заказу возможна иная длина).
Для охвата больших площадей помещения в данной системе возможно подключение неограниченного числа дополнительных сигнализаторов.

Стандартная поставка:

В комплект стандартной поставки сходит энергозависимая система с двумя порогами. Для неё возможно подключение САКЗ-МК-3 к GSM-извещателю, также совмещена работа системы с электромагнитными клапанами других производителей, в т.ч. на давление более 0,4 МПа. К таким видам клапанов относятся ВН, КПЭГ и КПЗЭ.


Наименование параметра или характеристики Значения
САКЗ-МК1 САКЗ-МК2 САКЗ-МК3
Количество сигнализаторов в системе неограниченное число СН:
- СЗ-1 (природный газ) либо СЗ-3 (сжиженный газ)
неограниченное число СН и СО:
- СЗ-1 (природный газ) либо СЗ-3 (сжиженный газ);
- СЗ-2 (оксид углерода)
Концентрация СН (СУГ), вызывающая срабатывание системы, % НКПР1:
по уровню «Порог 1»
по уровню «Порог 2»
10±5
20±5
Концентрация CO, вызывающая срабатывание системы, мг/м3:
по уровню «Порог 1»
по уровню «Порог 2»
0
20±5
100±25
20±5
100±25
Время установления рабочего режима по природному газу/оксиду углерода, мин 5

5

5/60

Время срабатывания cистемы по природному газу/оксиду углерода, с, не более 0
15/60
15/60
Напряжение питания переменного тока частотой (50±1) Гц, В 230±23
Потребляемая мощность базового комплекта, ВА, не более 10 30 30
Схема размещения оборудования САКЗ_МК2.jpg
