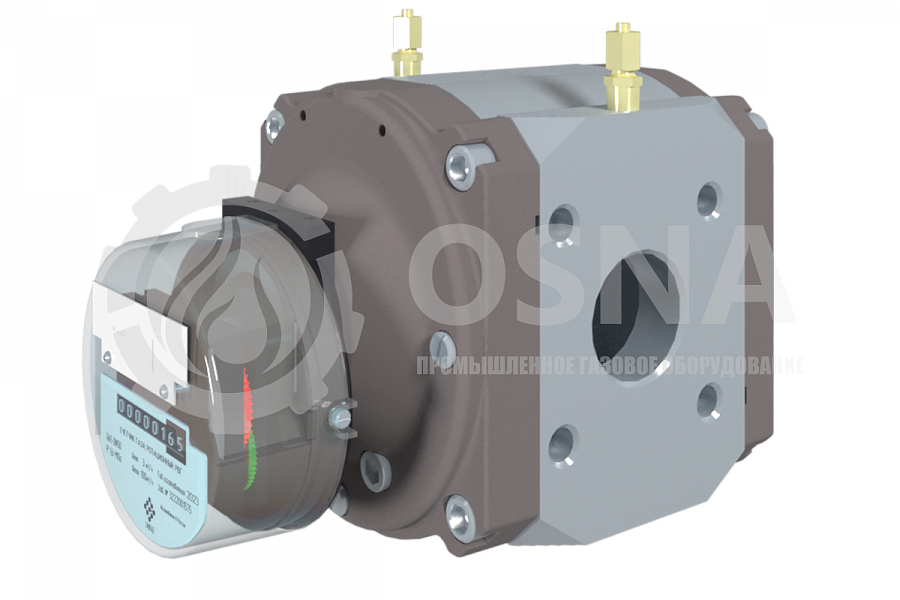

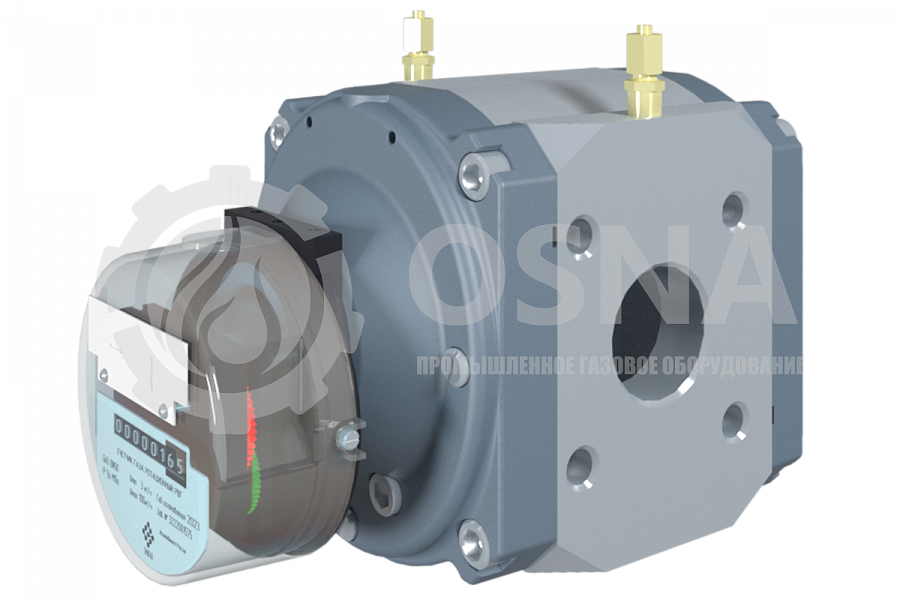

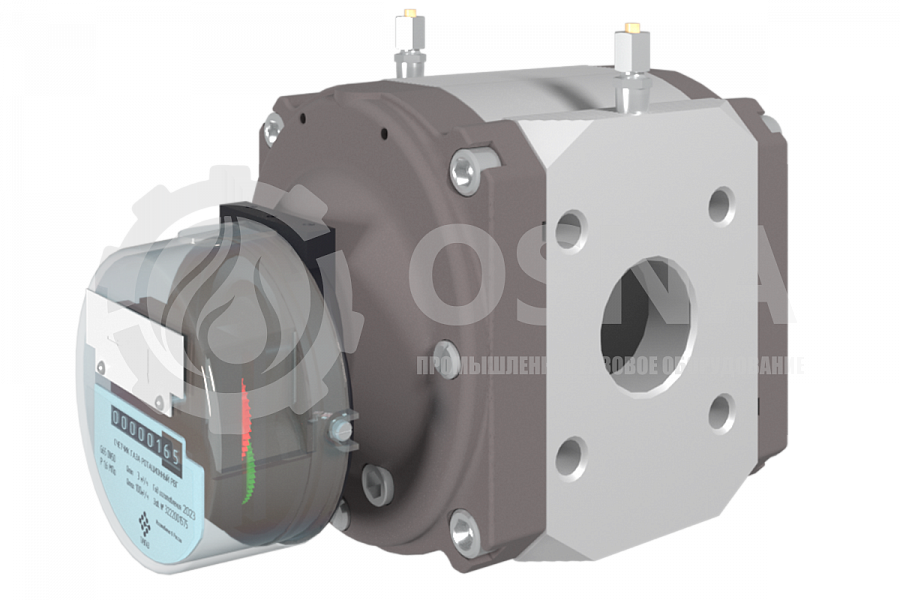

Ротационный счетчик газа - модель РВГ
Ротационные счетчики газа РВГ (является полным аналогом ротационного счетчика RVG) предназначены для измерения объема одно и многокомпонентных не агрессивных газов (природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и прочие газы).
Технические характеристики:
• рабочее давление не более 1,6 МПа;
• диапазон температур окружающей среды: от -40 до +70 °С;
• диапазон температур измеряемой (рабочей) среды: от -30 до +60 °С;
• пределы допускаемой относительной погрешности в диапазоне расходов, %:
|
Диапазон расходов \ Исполнение |
Основное |
У |
2У |
|
от Qmin до Qt от Qt до Qmax включительно от Qmin до Qmax включительно |
±2,0 ±1,0 - |
±2,0 ±1,0 - |
- - ±0,9 |
|
Точка перехода Qt , м3/ч: |
0,1Qmax |
0,05Qmax |
- |
Основные технические характеристики счетчиков газа РВГ представлены для конструктивного исполнения А и Б.
1. Для конструктивного исполнения А: исполнение 2У возможно только для рабочих расходов справа от сплошной черной линии.
2. Для конструктивного исполнения Б (параметры, выделенные оранжевым фоном): исполнение 2У возможно только для рабочих расходов справа от пунктирной синей линии.
|
Типо- размер |
DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па |
||||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 |
|||||
|
Qmin, м3/ч |
||||||||||||||
|
G16 |
50 |
25 |
– |
– |
– |
– |
– |
– |
– |
0,5 |
0,8 |
1,3 |
55 |
|
|
G25 |
50 |
40 |
– |
– |
– |
– |
– |
0,5 |
0,6 |
0,8 |
1,3 |
2,0 |
80 |
|
|
G40 |
50 |
65 |
– |
– |
– |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 |
230 |
|
|
G65 |
50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
540 |
490 |
|
G100 |
80 |
160 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
|
|
G160 |
80 |
250 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13 |
575 |
|
|
G250 |
100 |
400 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
13 |
20 |
810 |
|
|
G400 |
100 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10 |
13 |
20 |
32 |
1700 |
|
|
G400 |
150 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10 |
13 |
20 |
32 |
1700 |
|
