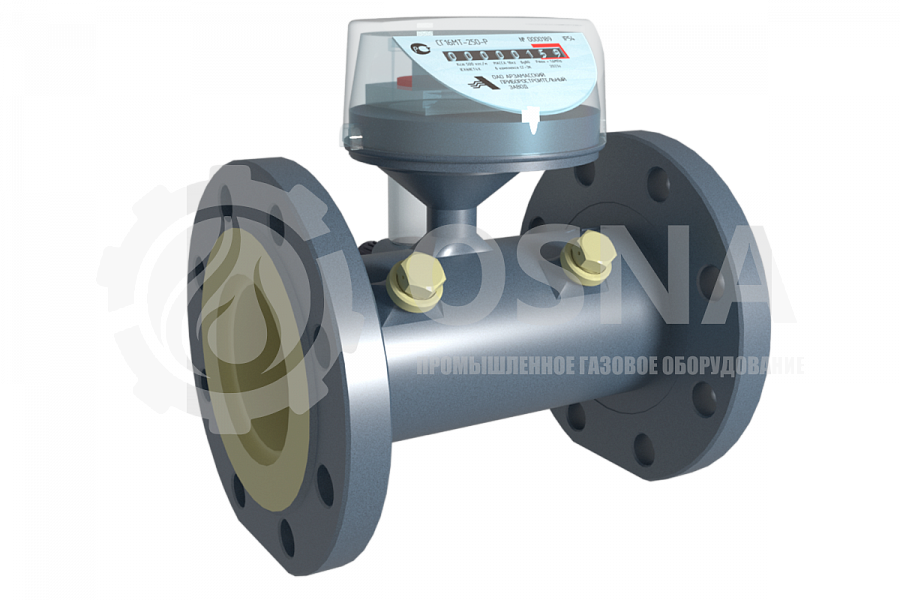

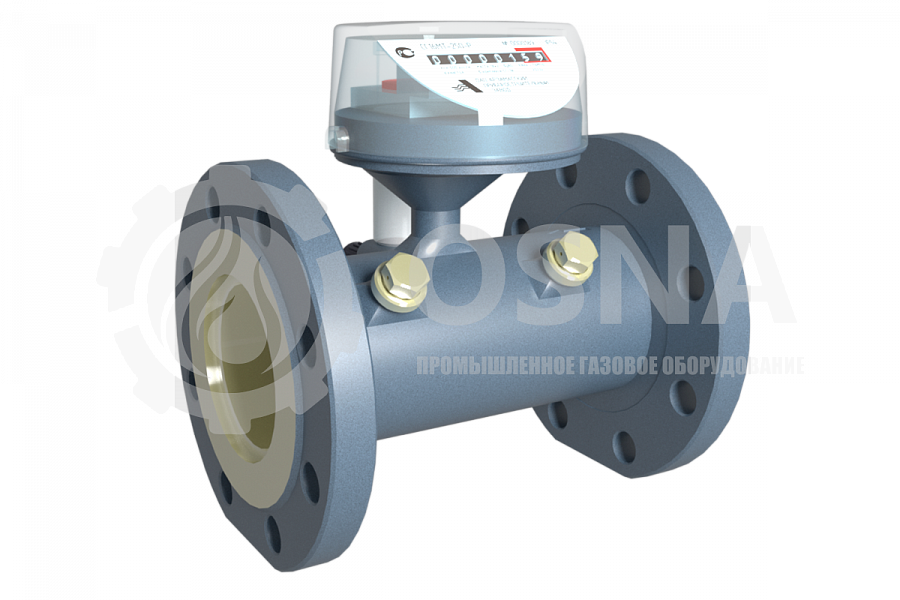

Счетчики турбинные СГ-16МТ

Счетчики газа турбинного типа СГ-16МТ подходят для установки на трубопровод в вертикальном либо горизонтальном направлении потока, в целях измерения (включая коммерческий способ учета расхода) объема газа. Среда учета должна состоять из неагрессивного, неоднородного по химическому составу, очищенного от твердых веществ, механических примесей и пыли осушенного природного газа по ГОСТ 5542-2014.

Установка счетчиков на газообразный кислород запрещена.

По строительной длине счетчики модификации СГ16МТ-Р полностью дублируют ранее выпускавшиеся заводом-производителем приборы тип СГ.

Отличительные особенности:
• стабильная работа с электронными корректорами ТС-220 и ЭК270,
• устойчивая работа на горизонтальных и вертикальных участках трубопровода;
• высокая точность в измерениях;
• низкий перепад давления на счетчике;
• способность выдержать непрерывную перегрузку на протяжении 30 дней в год по расходу не более 110% Qmax, либо перегрузку кратковременного типа не более 160% Qmax за период 60 минут (суммарно) за сутки.
• малошумность прибора.

Основные технические характеристики

Модель устройства Qmax, м3 Qmin, м3/ч (1:10) Qmin, м3/ч (1:12) Qmin, м3/ч (1:20) Qmin, м3/ч (1:25) Qmin, м3/ч (1:30) Диам. условного прохода, мм
СГ16МТ-65-Р 65 6,5 - - - - 50
СГ16МТ-100-Р 100 10 - - - - 50
СГ16МТ-100-Р-1 100 10 8 - - - 50
СГ16МТ-160-Р-2 160 - - - - - 80
СГ16МТ-250-Р-2 250 - - 12,5 - - 80
СГ16МТ-250-Р-3 250 - - - 10 - 80
СГ16МТ-250-Р-4 2500 - - - - 8 80
СГ16МТ-400-Р-2 400 - - 20 - - 100
СГ16МТ-400-Р-3 400 - - - 16 - 100
СГ16МТ-650-Р-2 650 - - 32,5 - - 100
СГ16МТ-650-Р-3 650 - - - 26
100
СГ16МТ-650-Р-4 650 - - - - 20 100
СГ16МТ-800-Р-2 800 - - 40 - - 150
СГ16МТ-800-Р-3 800 - - - - 26,6 150
СГ16МТ-1000-Р-2 1000 - - 50 - 32,5 150
СГ16МТ-1000-Р-3 100 - - - - 32,5 150
СГ16МТ-1600-Р-2 1600 - - 80 - - 200
СГ16МТ-1600-Р-3 1600 - - - - 53,3 200
СГ16МТ-2500-Р-2 2500 - - 125 - - 200
СГ16МТ-2500-Р-3 2500 - - - - 80 200
СГ16МТ-4000-Р-2 4000 - - 200 - - 200
СГ16МТ-4000-Р-3 4000 - - - - 130 200

Перед счетчиком необходимо устанавливать фильтр для очистки газа от пыли, твердых веществ и механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

Длина прямолинейных участков трубопровода должна быть не менее:

  • при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;

  • при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.

Рабочее (избыточное) давление измеряемого газа в месте установки прибора до 1,2 мПа, наибольшее допускаемое давление не более 1,6 мПа

Диапазон рабочих температур — от –20 до +50 °С*.
Предел относительной погрешности:

от 20 до 100 % Qmax — ±1 %;
от 5 до 10 % Qmax — ±2 %.

Потеря давления при Qmax — 1,8 кПа.

Межповерочный интервал - 8 лет
Срок службы - 12 лет
Счетчик соответствует ГОСТ 28724-90
