УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6)

УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6) - Каталог ОСНА
УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6) - Каталог ОСНА

Коммунально-бытовые газорегуляторные пункты УГУ-OSNA-Ш-РДГБ-1-6 относятся к категории газорегуляторных пунктов домового значения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

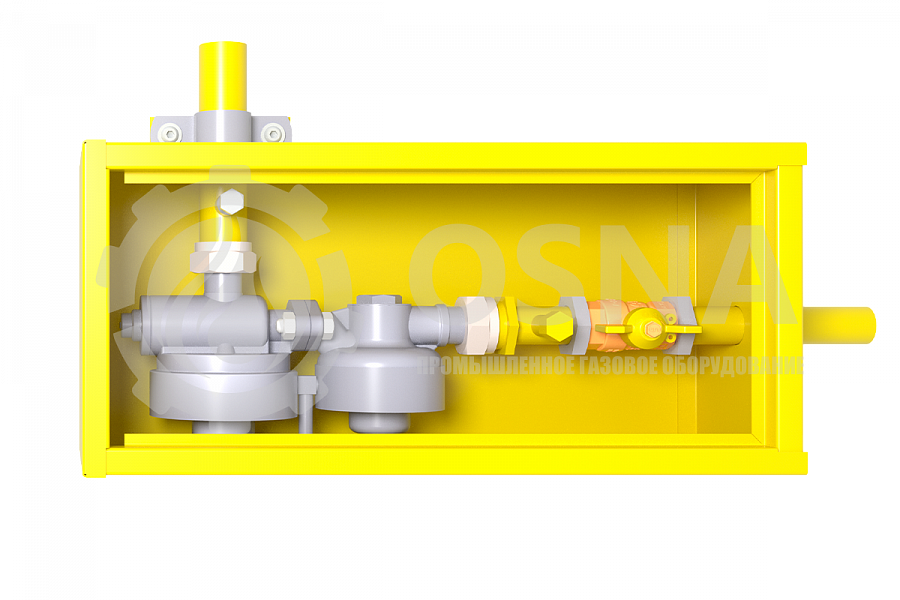

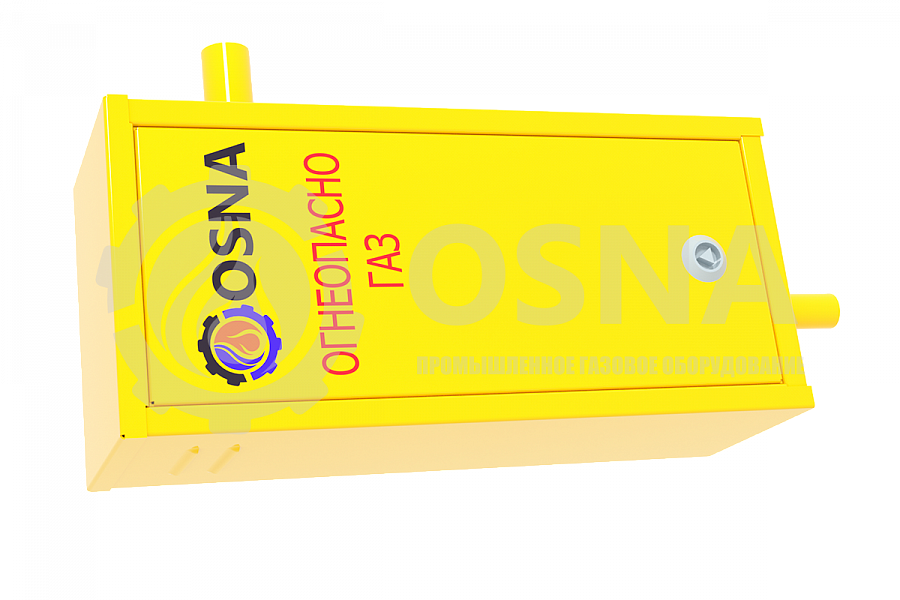

Газорегуляторный пункт УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6) конструктивно представляет собой металлический шкаф с закрывающейся дверцей, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.

Комплект технологического оборудования данного вида ГРПШ включает в себя встроенный усовершенствованный регулятор марки РДГБ-6, фильтр очистки газа и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-РДГБ-1-6 могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6)

Параметры изделия Значения
Модель регулятора давления ГРПШ-6
Регулируемая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от –40 до +60
Диапазон входных давлений, МПа 0,05-1,2
Выходное давление, кПа 2,2 ± 0,2
Давление срабатывания ПЗК при повышении Pвых, кПа
Давление срабатывания ПЗК при понижении Pвых, кПа 1,0 … 2,0
Давление срабатывания сбросного клапана, кПа 3,0 … 3,45
Пропускная способность Qmax, м3 6
Неравномерность регулировая, % ±10
Масса, кг, не более 4,5
Средний срок службы, до списания, лет 15

Параметры регулятора
