Коммунально-бытовые пункты редуцирования газа УГУ-OSNA-Ш-РДГК-1/1-15(60) относятся к категории газорегуляторных пунктов домового значения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

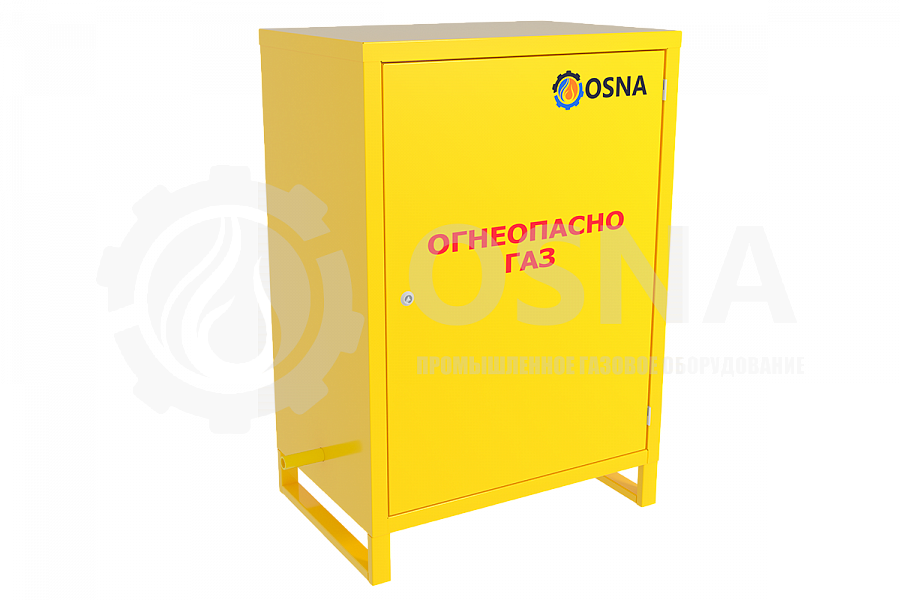

Газорегуляторный пункт УГУ-OSNA-Ш-РДГК-1/1-15(60) (ГРПШ-10(10МС)-2у1) конструктивно представляет собой металлический шкаф с закрывающейся дверцей, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.

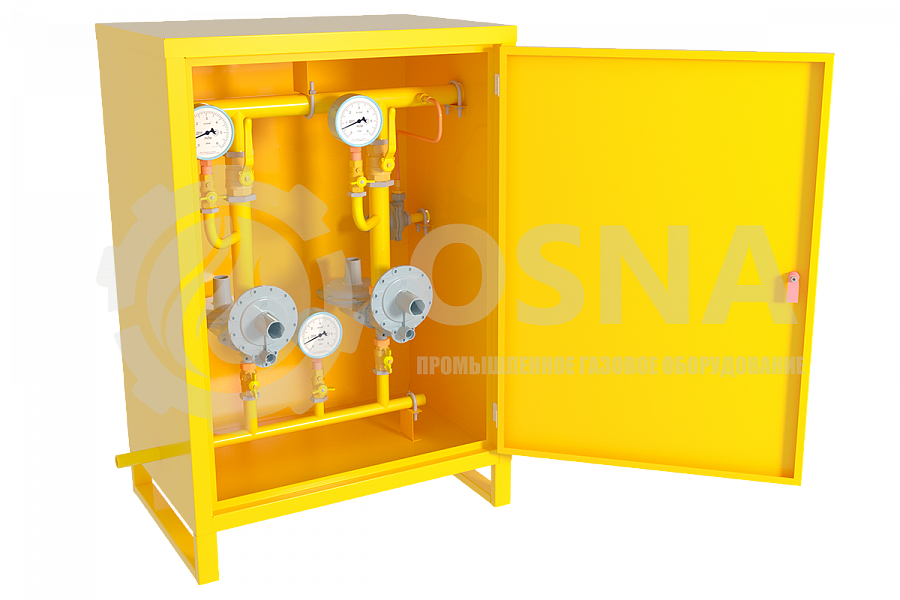

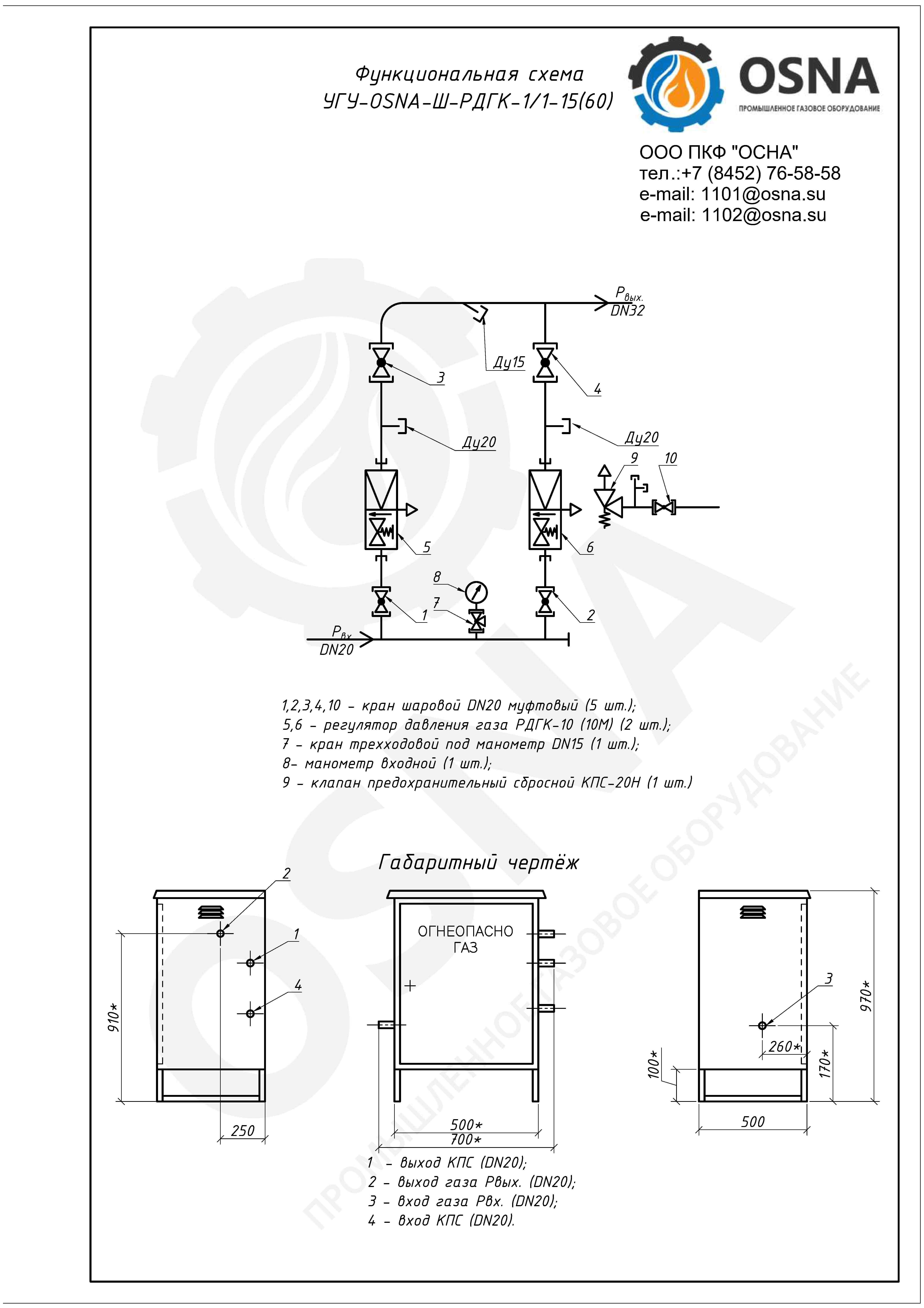

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, каждая из которых включает в себя встроенный усовершенствованный регулятор марки РДГК-10(10М), фильтр очистки газа, манометр и предохранительные клапаны: встроенный в регулятор давления запорный клапан, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-20Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-РДГК-1/1-15(60) могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДГК-1/1-15(60) (ГРПШ-10(10МС))

Параметры изделия УГУ-OSNA-Ш-РДГК-1/1-15 УГУ-OSNA-Ш-РДГК-1/1-60
Модель регулятора РДГК-10 РДГК-10М
Регулируемая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от –40 до +60
Максимальное входное давление, МПа 0,6 0,6
Выходное давление, кПа 1,5-2,0 1,5-2,0
Расход Qmax при Pвх=0,05 МПа 4 10
Расход Qmax при Pвх=0,6 МПа 15 60
Давление срабатывания запорного клапана при повышении Рвых, кПа 2,5 2,5
Давление срабатывания запорного клапана при понижении Рвых, кПа 0,5-1,0 0,5-1,0
Давление срабатывания сбросного клапана, кПа 1,7-2,1 -
Масса, кг, не более 13 15
Межремонтный интервал (ТР,ТО) 3
Средний срок службы, до списания, лет 15

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДГК-1/1-15(60) (ГРПШ-10(10МС)) при входном давлении, Q, м3/ч.

Pвх, МПа УГУ-OSNA-Ш-РДГК-1/1-15 УГУ-OSNA-Ш-РДГК-1/1-60
0,05 4 10
0,1 8 16
0,2 9 26
0,3 11 36
0,4 13 46
0,5 14 53
0,6 15,5 60

Параметры регулятора
