УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2)

УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2) - Каталог ОСНА
УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2) - Каталог ОСНА
Коммунально-бытовые пункты редуцирования газа УГУ-OSNA-Ш-VA-1/1-15(35) относятся к категории газорегуляторных пунктов домового значения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

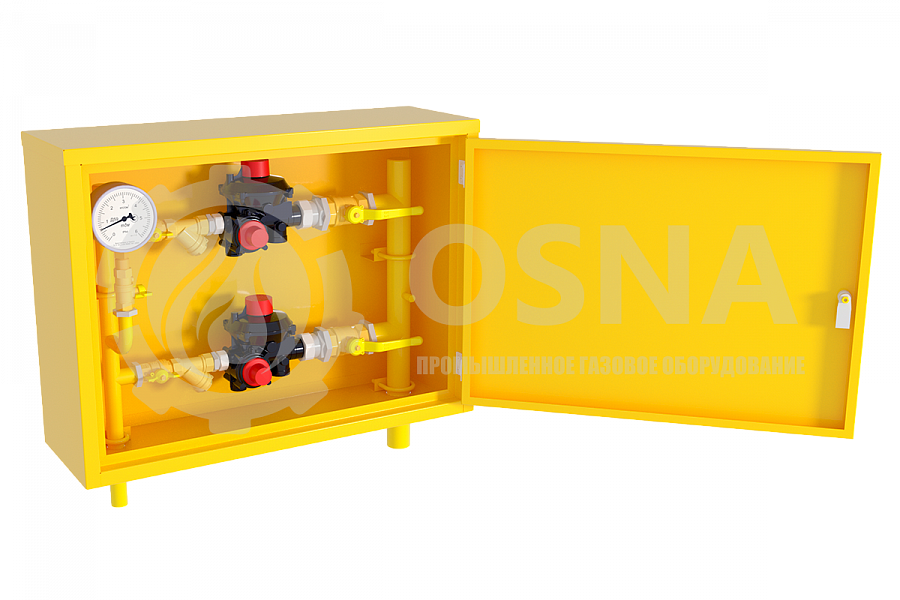

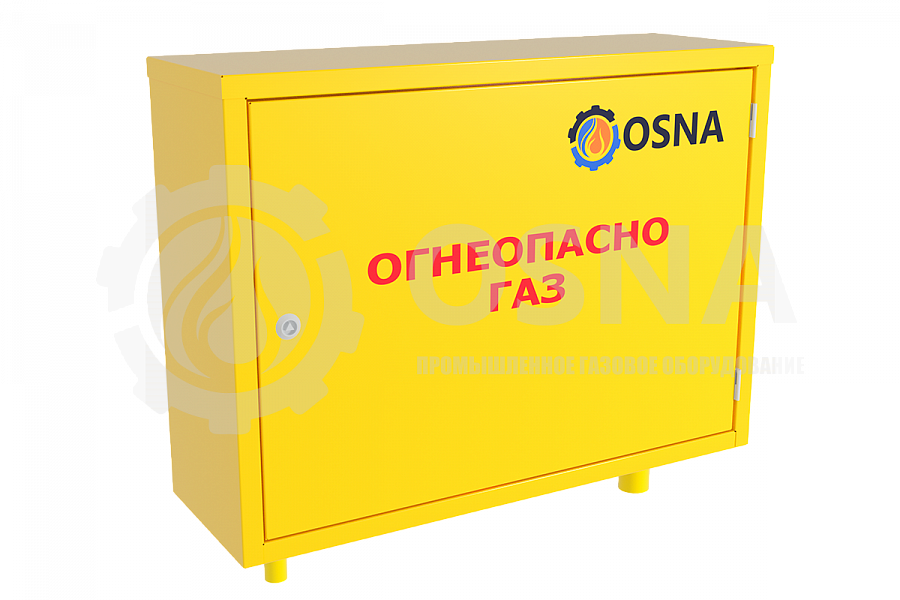

Газорегуляторный пункт УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2) конструктивно представляет собой металлический шкаф с закрывающейся дверцей, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.

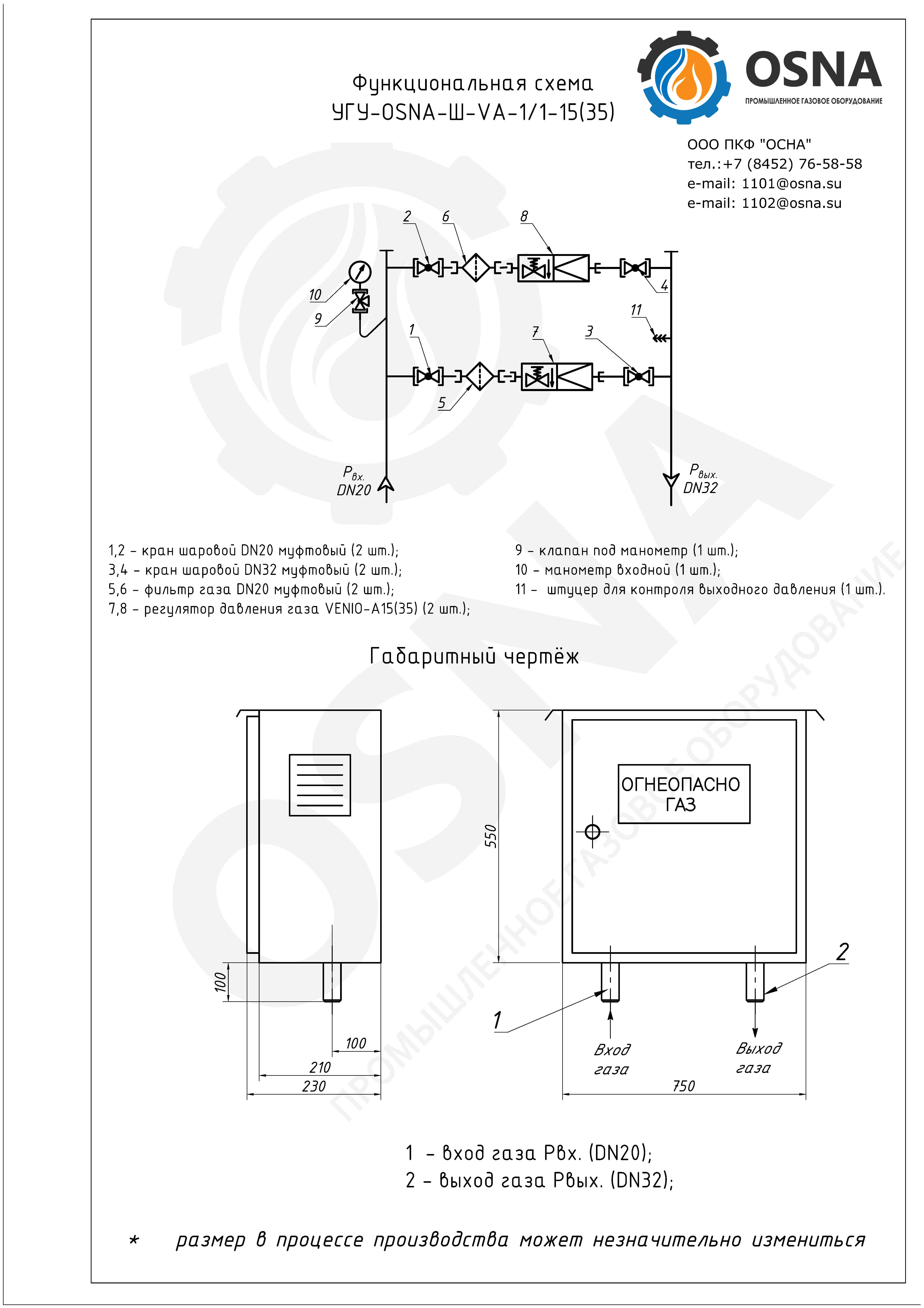

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, каждая из которых включает в себя встроенный усовершенствованный регулятор марки Venio-A, фильтр очистки газа и встроенные в регулятор давления предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-VA-1/1-15(35) могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2)

Параметры изделия УГУ-OSNA-Ш-VA-1/1-15 УГУ-OSNA-Ш-VA-1/1-35
Модель регулятора Venio-A-15 Venio-A-35
Рабочая среда Природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от –40 до +60
Диапазон входных давлений, Мпа 0,05-0,6
Диапазон настройки выходного давления 2,0-3,0
Точность регулирования, % от Pвых ±10
Диапазон настройки давления срабатывания ПСК, кПа 3,15-4,0
Диапазон настройки давления срабатывания ПЗК при повышении Pвых, кПа 3,5-4,5
Диапазон настройки давления срабатывания ПЗК при понижении Pвых, кПа 1,2-2,2
Максимальная пропускная способность Qmax, м3/ч 15 35
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-VA-1/1-15(35) (ГРПШ-10-2) при входном давлении, Q, м3/ч

Входное давление Pвх, Мпа УГУ-OSNA-Ш-VA-1/1-15 УГУ-OSNA-Ш-VA-1/1-35
0,05 14 32
0,1 15 35
0,2 15 35
0,3 15 35
0,4 15 35
0,5 15 35
0,6 15 35
