УГУ-OSNA-Ш-РДГ-1/1-2800(4050, 5450, 7100)-СГ (ГРПШ-13-2НУ1-СГ)

УГУ-OSNA-Ш-РДГ-1/1-2800(4050, 5450, 7100)-СГ (ГРПШ-13-2НУ1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДГ-1/1-2800(4050, 5450, 7100)-СГ (ГРПШ-13-2НУ1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДГ-1/1-2800(4050, 5450, 7100)-СГ (ГРПШ-13-2НУ1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДГ-1/1-2800(4050, 5450, 7100)-СГ (ГРПШ-13-2НУ1-СГ) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Ш-РДГ-1/1-2800(4050,5450,7100)-СГ на базе регуляторов давления газа РДГ-50 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

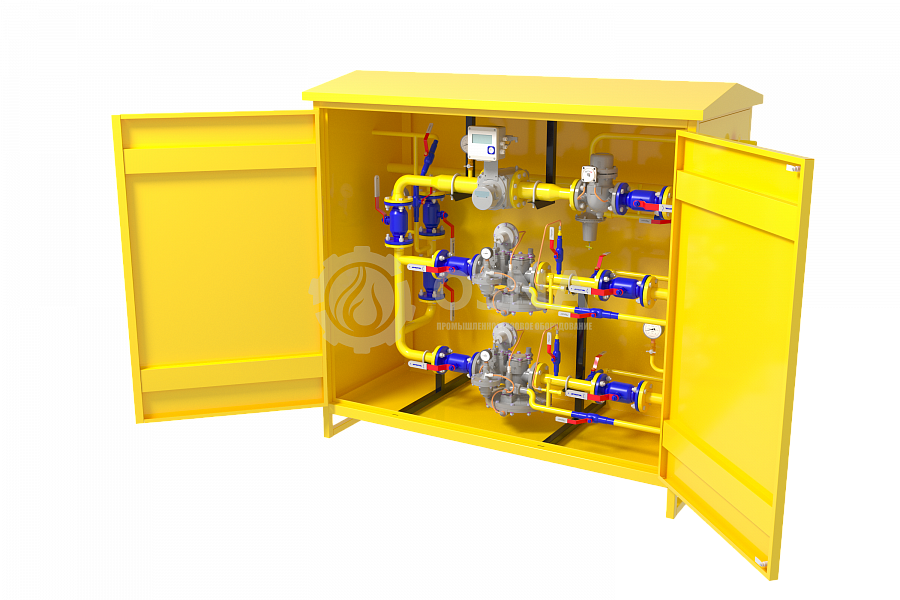

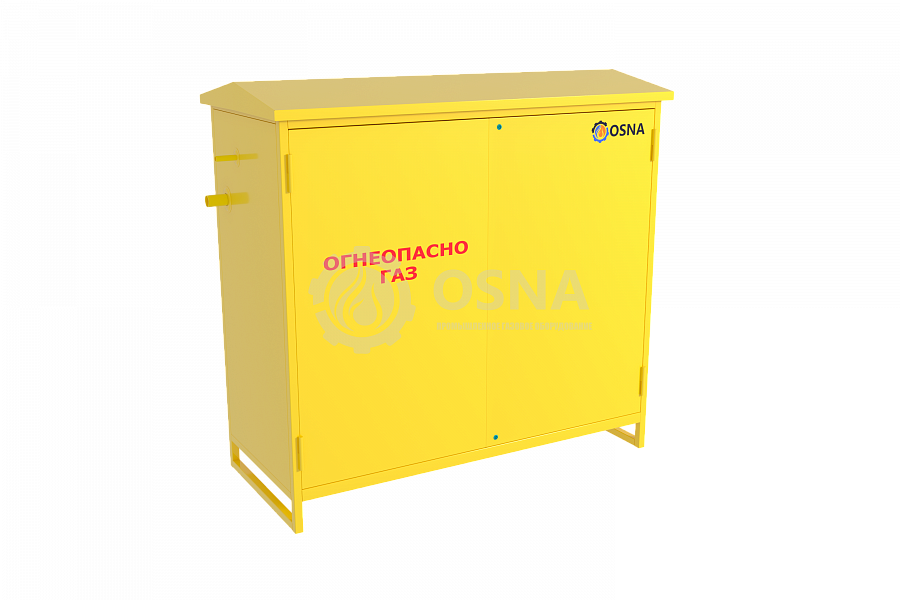

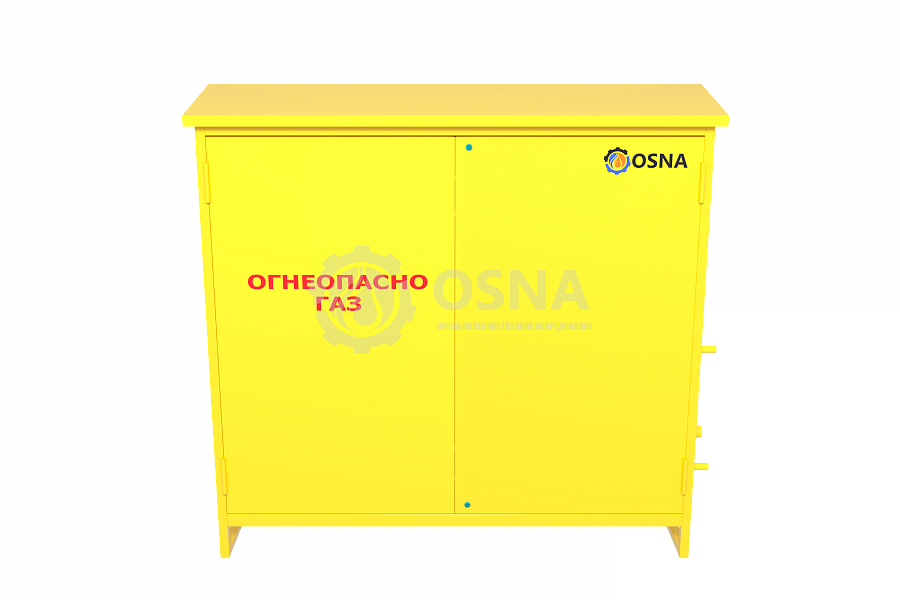

Газорегуляторный пункт УГУ-OSNA-Ш-РДГ-1/1-2800(4050,5450,7100)-СГ (ГРПШ-13-2НУ1-СГ) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

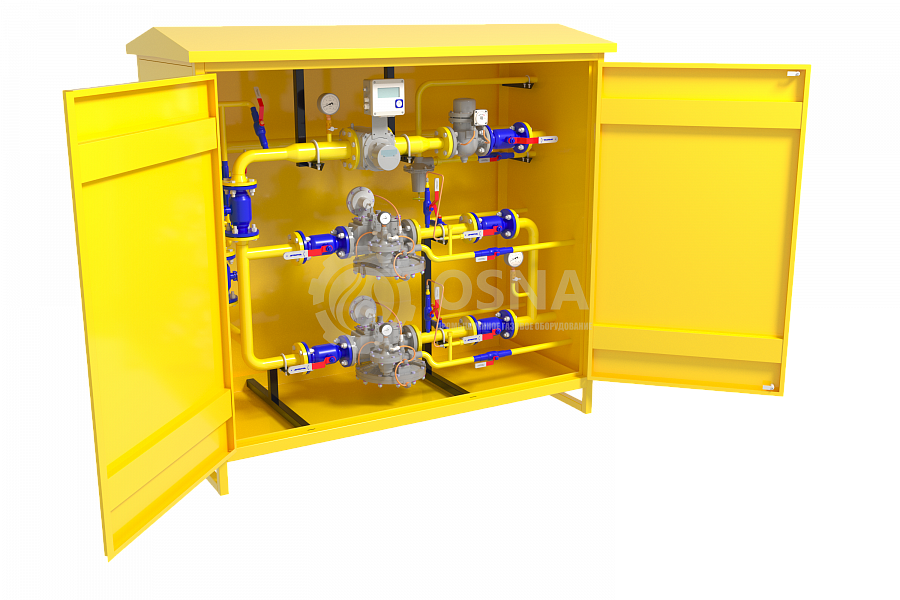

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя регуляторы давления газа РДГ-50Н(В), фильтры очистки газа ФГ-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан ПСК-25, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью шкафных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р,  а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

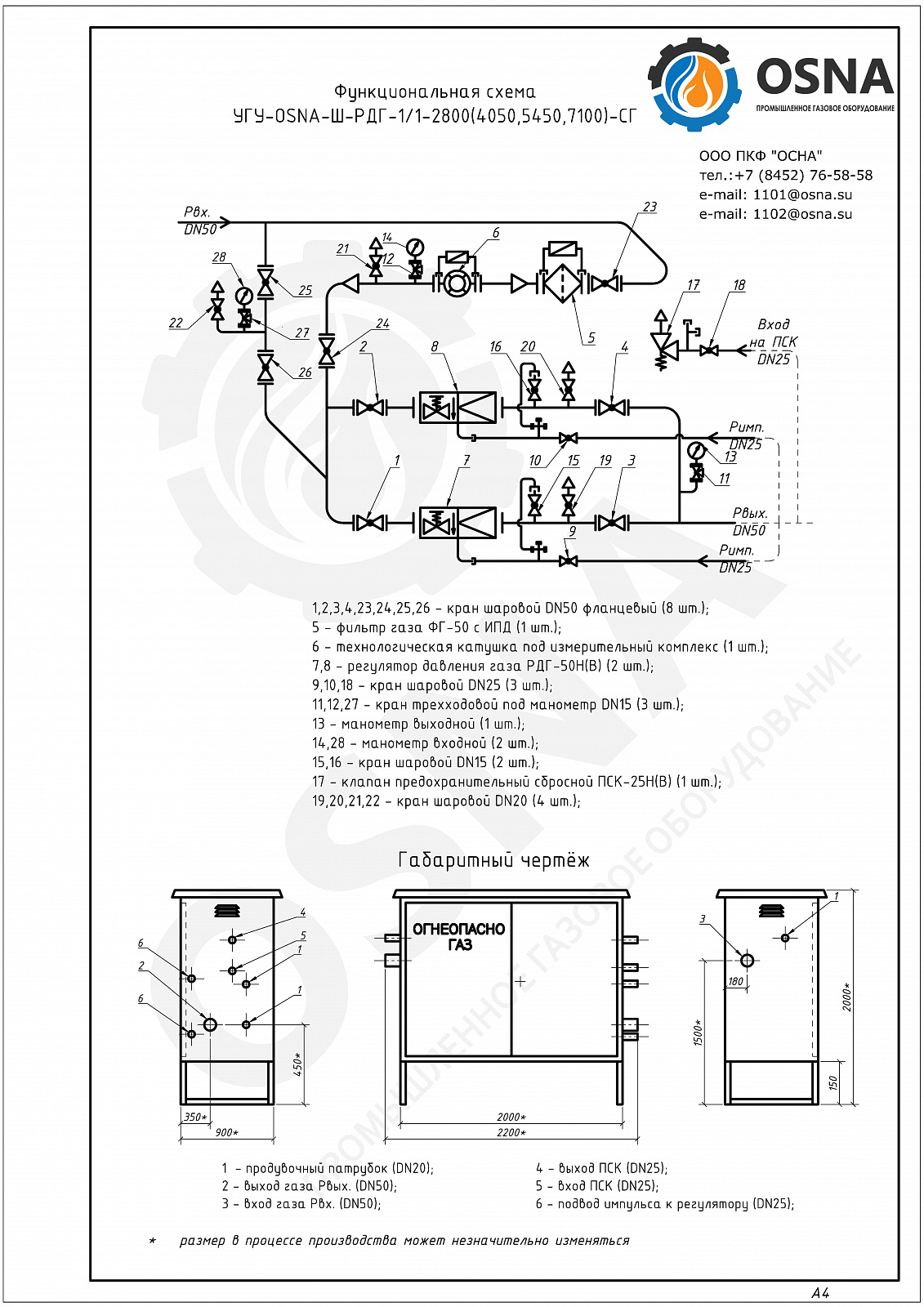

* Пункты с счетчиками ИРВИС и ULTRAMAG имеют габаритные размеры, отличные от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Ш-РДГ-1/1-2800(4050,5450,7100)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДГ-1/1-2800(4050,5450,7100)-СГ (ГРПШ-13-2НУ1-СГ)

Параметр изделия УГУ-OSNA-Ш-РДГ-1/1-2800-СГ УГУ-OSNA-Ш-РДГ-1/1-4050-СГ УГУ-OSNA-Ш-РДГ-1/1-5450-СГ УГУ-OSNA-Ш-РДГ-1/1-7100-СГ
Модель регулятора РДГ-50Н(В) седло 30 мм РДГ-50Н(В) седло 35 мм РДГ-50Н(В) седло 40 мм РДГ-50Н(В) седло 45 мм
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, МПа РДГ-50Н: 0,001-0,06; РДГ-50В: 0,06-0,6
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, МПа РДГ-50Н: 0,0003-0,003; РДГ-50В: 0,003-0,03
Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, МПа РДГ-50Н: 0,0014-0,012 (0,012-0,075); РДГ-50В: 0,0375-0,16(0,16-0,75)
Неравномерность регулирования, % ±10


Максимальная пропускная способность, м3/ч 2800 4050 5450 7100
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДГ-1/1-2800(4050,5450,7100)-СГ (ГРПШ-13-2НУ1) при входном давлении, Q, м3/ч

Входное давление, МПа ГРПШ с РДГ-50Н/30 ГРПШ с РДГ-50В/30 ГРПШ с РДГ-50Н/35 ГРПШ с РДГ-50В/35 ГРПШ с РДГ-50Н/40 ГРПШ с РДГ-50В/40 ГРПШ с РДГ-50Н/45 ГРПШ с РДГ-50В/45
0,05 250 - 330 - 470 - 600 -
0,1 450 450 600 600 850 850 1100 1100
0,2 650 650 950 950 1250 1250 1650 1650
0,3 850 850 1250 1250 1700 1700 2200 2200
0,4 1100 1100 1550 1550 2100 2100 2750 2750
0,5 1300 1300 1850 1850 2500 2500 3280 3280
0,6 1500 1500 2150 2150 2950 2950 3800 3800
0,7 1700 1700 2500 2500 3350 3350 4350 4350
0,8 1950 1950 2800 2800 3800 3800 4900 4900
0,9 2150 2150 3100 3100 4200 4200 5450 5450
1 2350 2350 3400 3400 4600 4600 6000 6000
1,1 2600 2600 3700 3700 5050 5050 6550 6550
1,2 2800 2800 4050 4050 5450 5450 7100 7100

Технические параметры приборов учета расхода газа СГ-ЭК-Р с ротационным счетчиком

Параметры изделия Значения
Модель прибора учета расхода газа СГ-ЭК-Р-25/1.6 СГ-ЭК-Р-40/1.6 СГ-ЭК-Р-65/1.6 СГ-ЭК-Р-100/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 25 40 65 100
Диапазон расходов 30:01,1 1:30, 1:50, 1:65, 1:80 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5

Параметры регулятора
