УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ)

УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ на базе регуляторов давления газа РДП-50 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

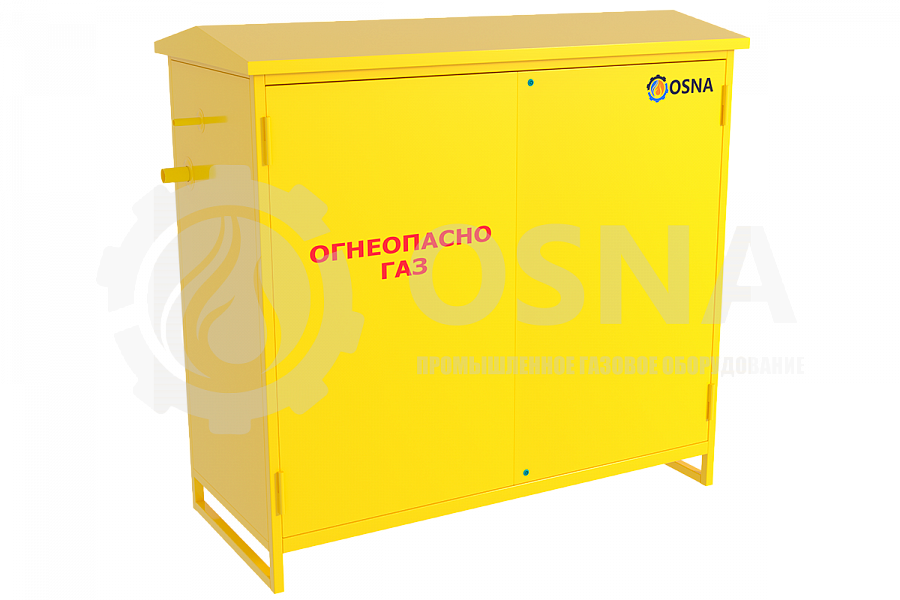

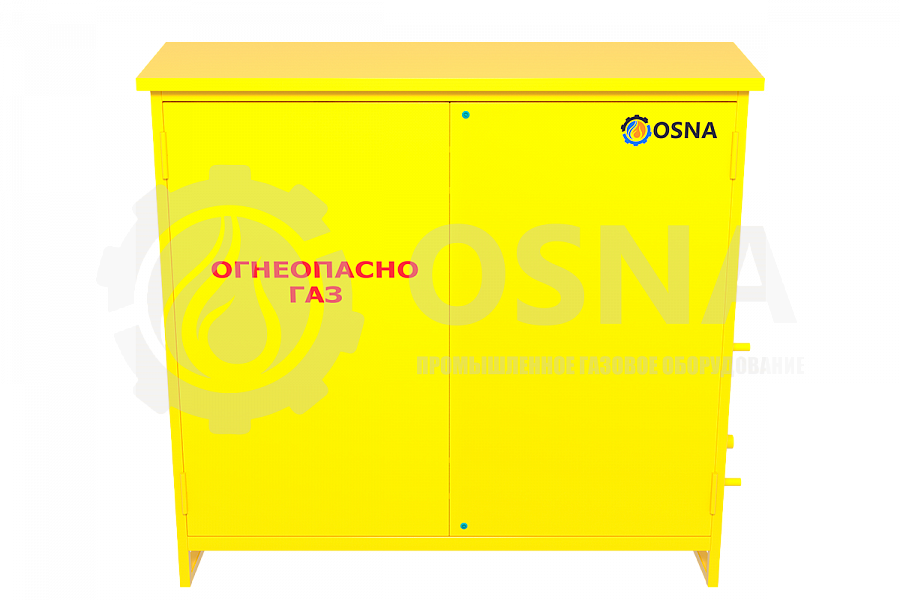

Газорегуляторный пункт УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

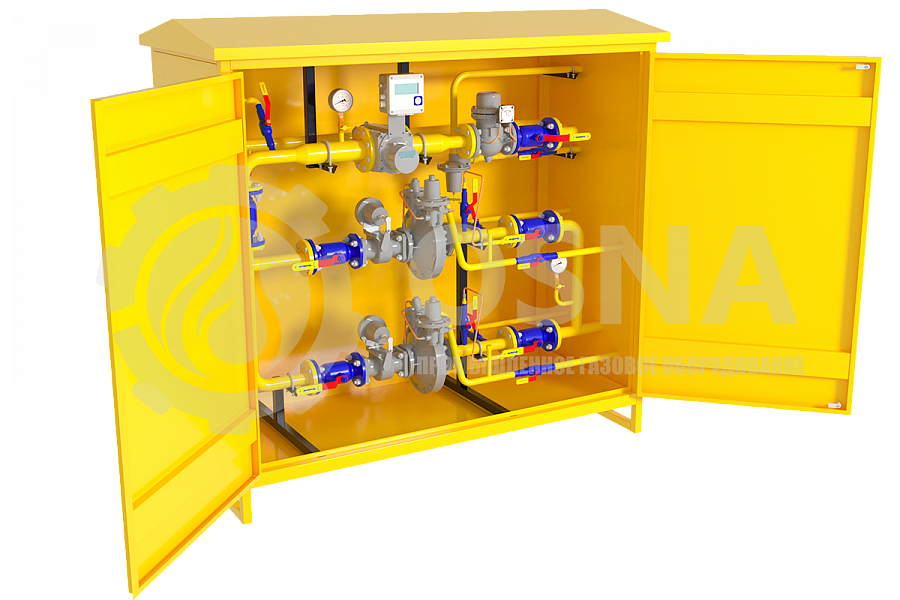

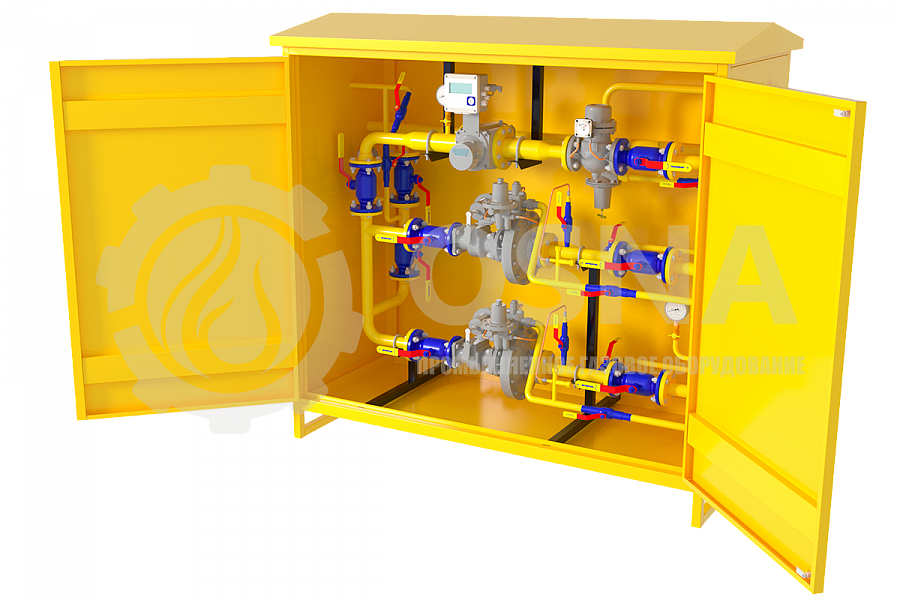

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя регуляторы давления газа РДП-50, фильтры очистки газа ФГ-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный КПЗ-50, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан ПСК-25, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью шкафных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р,  а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

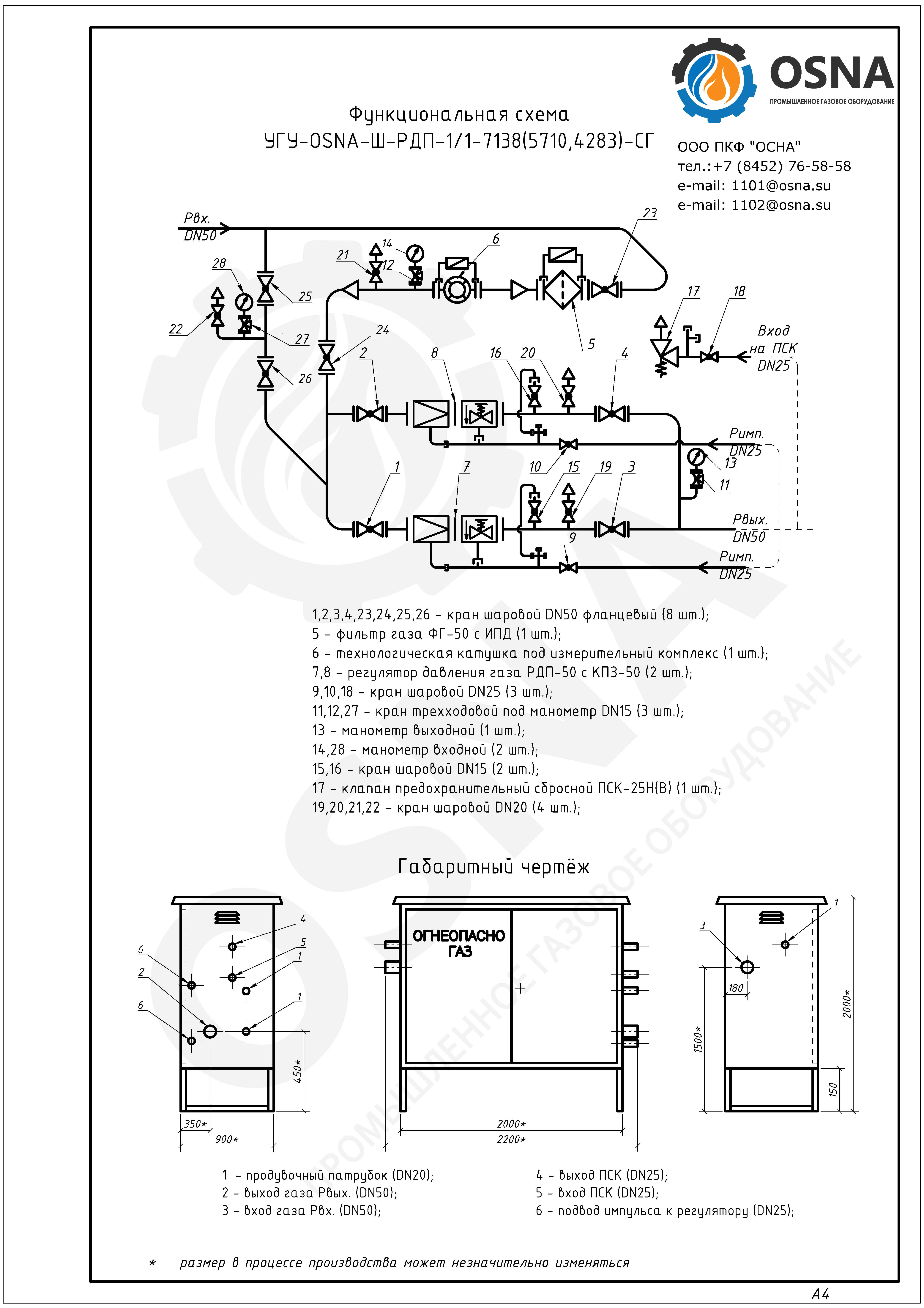

* Пункты с счетчиками ИРВИС и ULTRAMAG имеют габаритные размеры, отличные от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ)

Параметры изделия УГУ-OSNA-Ш-РДП-1/1-7138-СГ УГУ-OSNA-Ш-РДП-1/1-5710-СГ УГУ-OSNA-Ш-РДП-1/1-4283-СГ
Модель регулятора РДП-50 РДП-50/1 РДП-50/2
Регулируемая среда природный газ ГОСТ 5542
Диапазон входных давлений для исполнения Н, МПа 0,05 - 1,2
Диапазон входных давлений для исполнения В, МПа 0,1 - 1,2
Диапазон выходных давлений для исполнения Н, МПа 0,0015 - 0,06
Диапазон выходных давлений для исполнения В, МПа 0,06 - 0,6
Коэффициент условной пропускной способности, Kv 30 24 18
Стабильность поддержания выходного давления, %, не более ± 5-10%
Максимальная пропускная способность, м3/ч 7138 5710 4283
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДП-1/1-7138(5710,4283)-СГ (ГРПШ-50-2У1-СГ) при входном давлении, Q, м3/ч

Входное давление, МПа УГУ-OSNA-Ш-РДП-1/1-7138-СГ УГУ-OSNA-Ш-РДП-1/1-5710-СГ УГУ-OSNA-Ш-РДП-1/1-4283-СГ
0,05 758 606 455
0,1 1102 882 661
0,2 1652 1322 991
0,3 2201 1761 1321
0,4 2750 2200 1650
0,5 3298 2638 1979
0,6 3847 3078 2308
0,7 4395 3516 2637
0,8 4944 3955 2966
0,9 5493 4394 3296
1 6041 4833 3625
1,1 6590 5272 3954
1,2 7138 5710 4283

Технические параметры приборов учета расхода газа СГ-ЭК-Р с ротационным счетчиком

Параметры изделия Значения
Модель прибора учета расхода газа СГ-ЭК-Р-25/1.6 СГ-ЭК-Р-40/1.6 СГ-ЭК-Р-65/1.6 СГ-ЭК-Р-100/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 25 40 65 100
Диапазон расходов 30:01,1 1:30, 1:50, 1:65, 1:80 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5

Параметры регулятора
