Газорегуляторные пункты УГУ-OSNA-Ш-РДСК-1/1-670(1340)-СГ на базе регуляторов давления газа РДСК-50/400 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

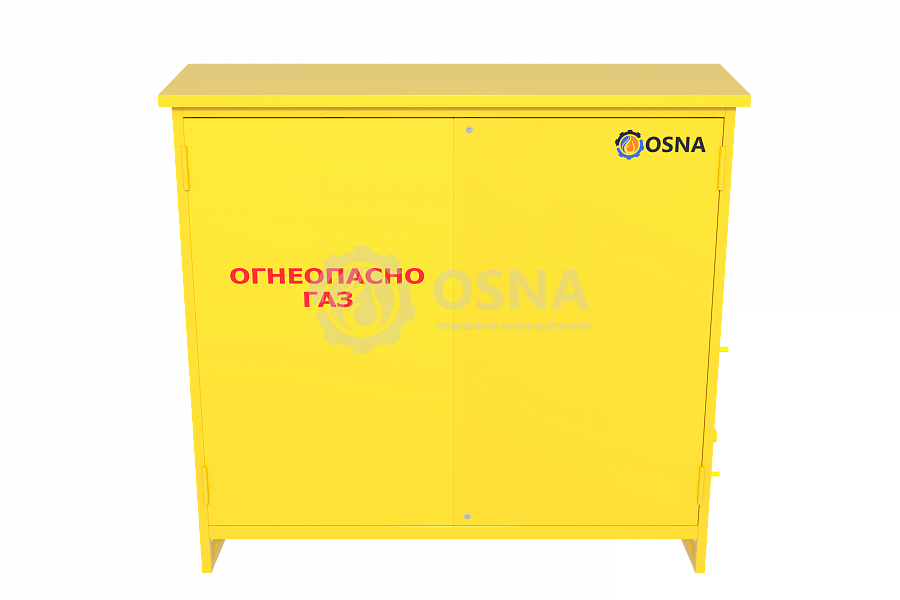

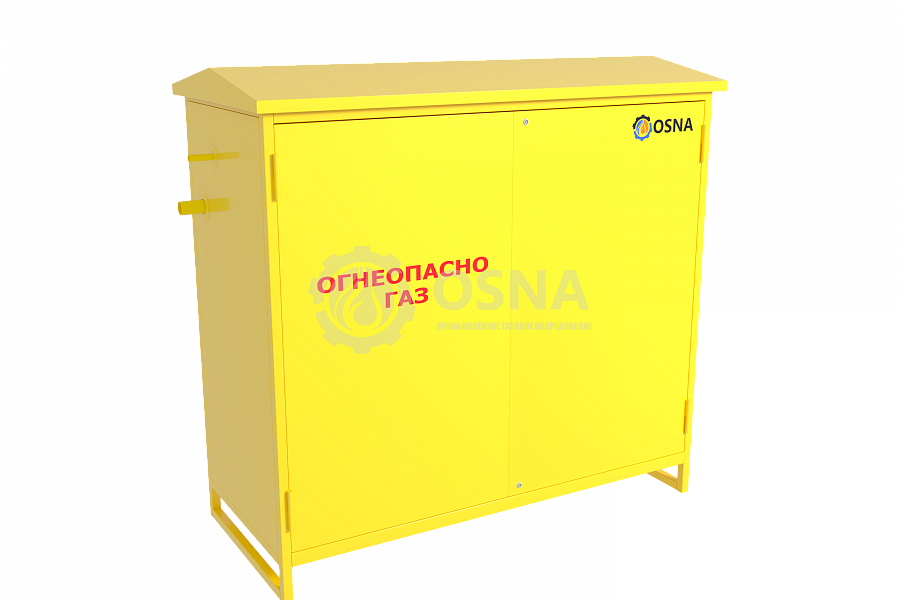

Газорегуляторный пункт УГУ-OSNA-Ш-РДСК-1/1-670(1340)-СГ (ГРПШ-03М-2У1-СГ) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

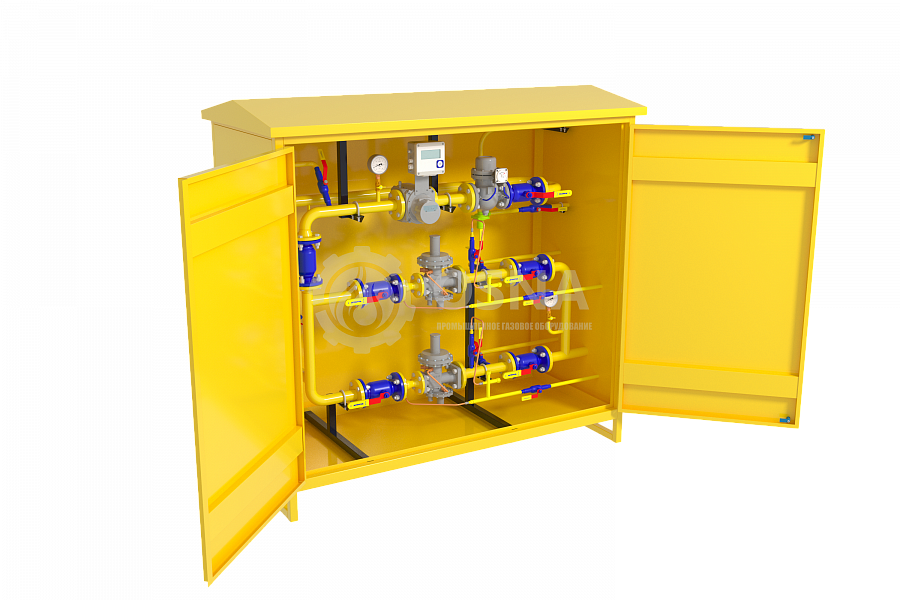

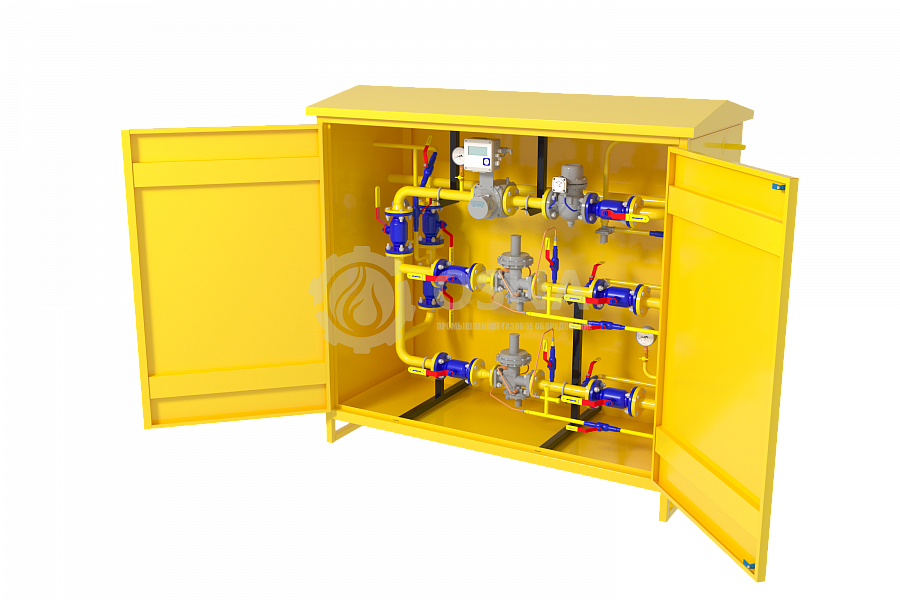

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа РДСК-50/400(Б,М), фильтры очистки газа ФГ-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-20, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью шкафных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р,  а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

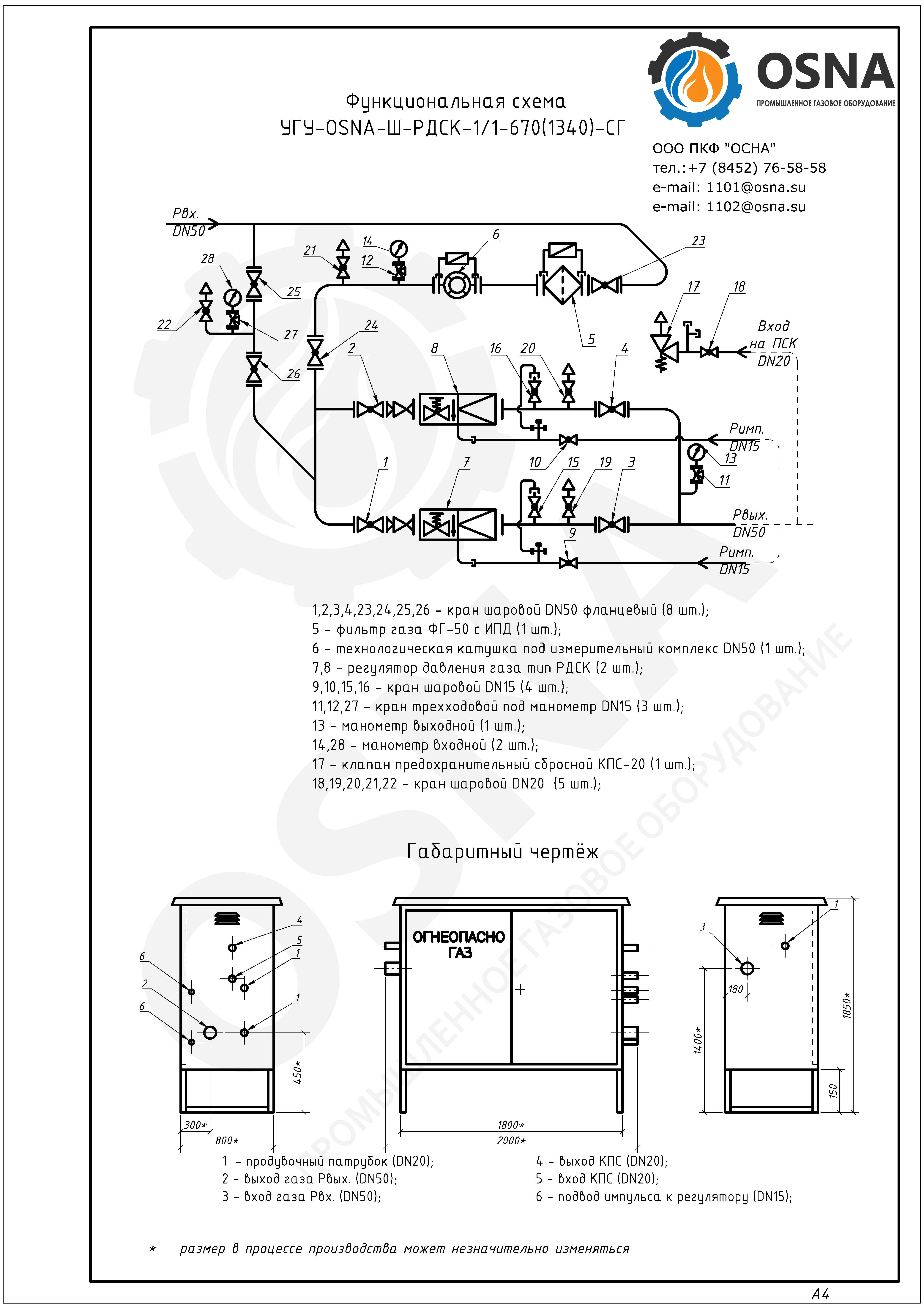

* Пункты с счетчиками ИРВИС и ULTRAMAG имеют габаритные размеры, отличные от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Ш-РДСК-1/1-670(1340)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-670(1340)-СГ (ГРПШ-03М-2У1-СГ)

Параметры изделия Значения
Модель регулятора РДСК-50/400 РДСК-50/400Б РДСК-50/400М
Регулируемая среда природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90
Макскимальное входное давление, МПа 1,2 (для сжиженного газа - 1,6)
Диапазон настройки выходного давления, кПа 50,0-200,0 200,0-300,0 10,0-50,0
Зона неравномерности регулирования, % ±10
Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, кПа 62,5-270,0 250,0-400,0 12,5-75,0
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, % от Pвых 10,0-20,0
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвх, кПа (30…50)+Pвых
Точность срабатывания автоматического отключающего устройства, % ±5
Максимальная пропускная способность, м3/ч регуляторы с седлом 10 мм - 670; регуляторы с седлом 14 мм - 1340
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-670-СГ с РДСК-50/400(Б,М) (седло 10 мм) при входном давлении, Q, м3/ч

Рвх, МПа Пропускная способность при Pвых=0,01 МПа Пропускная способность при Pвых=0,03 МПа Пропускная способность при Pвых=0,05 МПа Пропускная способность при Pвых=0,06 МПа Пропускная способность при Pвых=0,08 МПа Пропускная способность при Pвых=0,1 МПа Пропускная способность при Pвых=0,15 МПа Пропускная способность при Pвых=0,2 МПа Пропускная способность при Pвых=0,3 МПа
0,05 53 50
0,08 97 90 78 66
0,1 110 110 110 91 69
0,2 165 165 165 165 163 159 131
0,3 225 225 225 225 225 225 217 198
0,4 280 280 280 280 280 280 280 249 231
0,5 300 300 300 300 300 300 300 300 289
0,6 335 335 335 335 335 335 335 335 329
0,7 390 390 390 390 390 390 390 390 390
0,8 440 440 440 440 440 440 440 440 440
0,9 500 500 500 500 500 500 500 500 500
1 585 585 585 585 585 585 585 585 585
1,1 638 638 638 638 638 638 638 638 638
1,2 670 670 670 670 670 670 670 670 670

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-1340-СГ с РДСК-50/400(Б,М) (седло 14 мм) при входном давлении, Q, м3/ч

Рвх, МПа Пропускная способность при Pвых=0,01 МПа Пропускная способность при Pвых=0,03 МПа Пропускная способность при Pвых=0,05 МПа Пропускная способность при Pвых=0,06 МПа Пропускная способность при Pвых=0,08 МПа Пропускная способность при Pвых=0,1 МПа Пропускная способность при Pвых=0,15 МПа Пропускная способность при Pвых=0,2 МПа Пропускная способность при Pвых=0,3 МПа
0,05 106 100
0,08 195 181 156 132
0,1 220 220 220 185 137
0,2 335 335 335 335 328 318 264
0,3 450 450 450 450 450 450 435 392
0,4 520 520 520 520 520 520 520 495 430
0,5 590 590 590 590 590 590 590 590 585
0,6 670 670 670 670 670 670 670 670 670
0,7 780 780 780 780 780 780 780 780 780
0,8 890 890 890 890 890 890 890 890 890
0,9 1000 1000 1000 1000 1000 1000 1000 1000 1000
1 1170 1170 1170 1170 1170 1170 1170 1170 1170
1,1 1270 1270 1270 1270 1270 1270 1270 1270 1270
1,2 1340 1340 1340 1340 1340 1340 1340 1340 1340

Технические параметры приборов учета расхода газа СГ-ЭК-Р с ротационным счетчиком

Параметры изделия Значения
Модель прибора учета расхода газа СГ-ЭК-Р-25/1.6 СГ-ЭК-Р-40/1.6 СГ-ЭК-Р-65/1.6 СГ-ЭК-Р-100/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 25 40 65 100
Диапазон расходов 30:01,1 1:30, 1:50, 1:65, 1:80 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5
