УГУ-OSNA-Ш-RG-1/1-1300(1500, 1570, 4400, 4580, 5900)-СГ (ГРПШ-RG-2У-1-СГ)

УГУ-OSNA-Ш-RG-1/1-1300(1500, 1570, 4400, 4580, 5900)-СГ (ГРПШ-RG-2У-1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-RG-1/1-1300(1500, 1570, 4400, 4580, 5900)-СГ (ГРПШ-RG-2У-1-СГ) - Каталог ОСНА
УГУ-OSNA-Ш-RG-1/1-1300(1500, 1570, 4400, 4580, 5900)-СГ (ГРПШ-RG-2У-1-СГ) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Ш-RG-1/1-1300(1500,1570,4400,4580,5900)-СГ на базе регуляторов давления газа RG/2MB относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

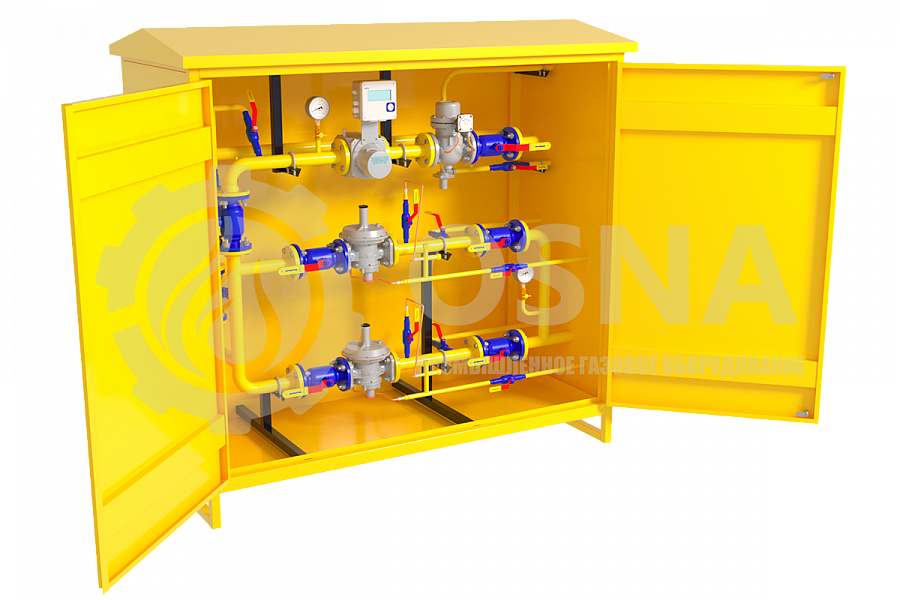

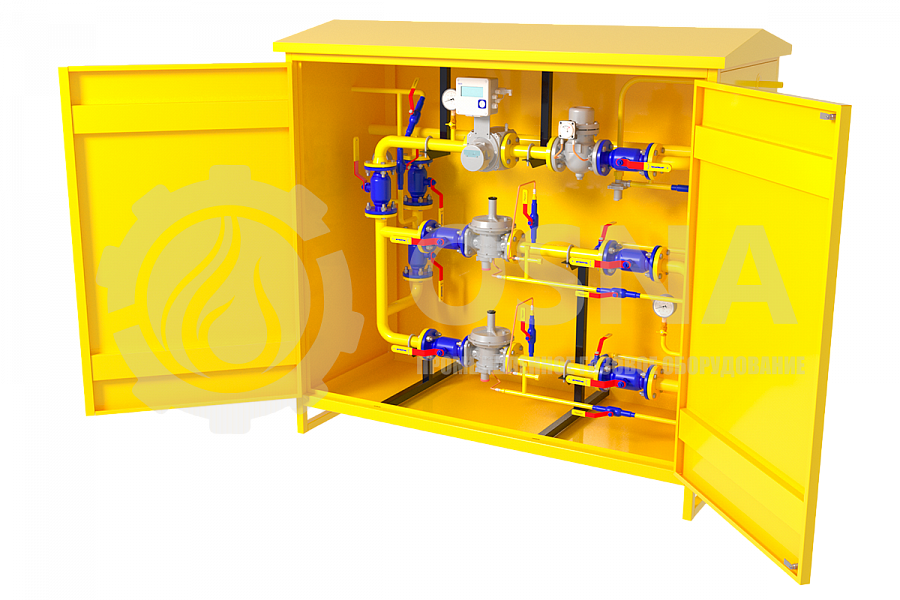

Газорегуляторный пункт УГУ-OSNA-Ш-RG-1/1-1300(1500,1570,4400,4580,5900)-СГ (ГРПШ-RG-2У-1-СГ) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа RG/2MB итальянского бренда MADAS, фильтры очистки газа, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью шкафных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р,  а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.
* Пункты с счетчиками ИРВИС и ULTRAMAG имеют габаритные размеры, отличные от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Ш-RG-1/1-1300(1500,1570,4400,4580,5900)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-1300(1500,1570,4400,4580,5900)-СГ (ГРПШ-RG-2У-1-СГ)

Параметры изделия УГУ-OSNA-Ш-RG-1/1-1300-СГ УГУ-OSNA-Ш-RG-1/1-1500-СГ УГУ-OSNA-Ш-RG-1/1-1570-СГ УГУ-OSNA-Ш-RG-1/1-4400-СГ УГУ-OSNA-Ш-RG-1/1-4580-СГ УГУ-OSNA-Ш-RG-1/1-5900-СГ
Модель регулятора RG/2MB СТАНДАРТ DN 32 RG/2MB СТАНДАРТ DN 40 RG/2MB СТАНДАРТ DN 50 RG/2MB СТАНДАРТ DN 65 RG/2MB СТАНДАРТ DN 80 RG/2MB СТАНДАРТ DN 100
Рабочая среда метан, сжиженный газ, азот, воздух, биогаз (неагрессивные сухие газы), ПНГ
Температура окружающей среды, °С от -40 до +60
Максимальное рабочее давление, МПа 0,6
Максимальная пропускная способность Qmax, м3/ч 1300 1500 1570 4400 4580 5900
Минимальная пропускная способность Qmin, м3/ч 0,1
Диапазон настройки выходного давления Pвых, кПа 2,0-80,0 2,0-50,0
Точность регулирования, % ± 10
Точность срабатывания ПСК, % ± 5
Точность срабатывания ПЗК, % ± 10
Средний срок эксплуатации, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-1300-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,025 МПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 200 270 430 450 450 450 450
3 190 270 430 510 510 510 510
5 180 270 410 600 620 620 620
10 160 250 400 650 740 740 740
20 115 190 320 550 740 860 860
30 - 190 370 650 890 940 940
40 - 110 280 700 930 1100 1100
60 - - 270 680 1000 1200 1200
80 - - 230 660 1000 1300 1300

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-1500-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,025 МПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 200 270 430 690 700 700 700
3 200 270 430 690 700 700 700
5 200 270 430 690 860 870 890
10 180 260 420 690 950 1050 1070
20 120 200 340 670 850 1050 1200
30 - 190 380 660 940 1160 1400
40 - 115 270 640 970 1300 1500
60 - - 260 630 970 1280 1500
80 - - 240 620 960 1260 1500

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-1570-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,025 МПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 220 300 460 750 990 1290 1500
3 220 300 460 750 1000 1300 1500
5 220 300 460 750 1000 1300 1500
10 190 280 450 740 1000 1300 1500
20 120 220 370 660 930 1160 1410
30 - 210 390 700 960 1250 1500
40 - 124 320 620 960 1270 1570
60 - - 290 680 1000 1300 1570
80 - - 240 650 990 1280 1570

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-4400-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 1000 1490 1800 1625 1670 1750
3 1100 1240 2125 2230 1380 1480
5 1090 1450 1850 2230 2400 1850
10 1100 1670 2100 2250 2400 1950
20 1050 1600 2400 2600 2700 2850
25 450 800 2300 3000 3500 3500
30 450 1000 2300 3200 3700 3780
40 380 940 2300 3300 3900 4000
50 - 900 2300 3400 4100 4400

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-4580-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 1350 1950 2450 2450 2450 2600
3 1450 2150 2650 2600 2700 2700
5 1240 2100 3100 2850 3100 3200
10 1350 2350 3450 3450 3700 3840
20 1240 2200 3400 3900 3900 4000
25 450 1000 2300 3500 3700 3700
30 450 1000 2350 3500 3800 3900
40 400 1000 2350 3500 4400 4460
50 - 1000 2350 3500 4500 4580

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-RG-1/1-5900-СГ при входном давлении, Q, м3/ч

Pвых, кПа Pвх: 0,05 МПа Pвх: 0,1 МПа Pвх: 0,2 МПа Pвх: 0,3 МПа Pвх: 0,4 МПа Pвх: 0,5-0,6 МПа
2 1670 2400 3100 3800 3800 3800
3 1500 2400 3200 3800 3800 3800
5 1500 2480 3700 4900 4900 4900
10 1700 2400 3800 5000 5000 5000
20 1270 2300 3700 5000 5000 5000
25 450 1050 2100 4300 5000 5200
30 450 1200 2500 4300 5000 5200
40 400 1280 2800 4400 5200 5800
50 - 1300 2900 4500 5400 5900

Технические параметры приборов учета расхода газа СГ-ЭК-Р с ротационным счетчиком

Параметры изделия Значения
Модель прибора учета расхода газа СГ-ЭК-Р-25/1.6 СГ-ЭК-Р-40/1.6 СГ-ЭК-Р-65/1.6 СГ-ЭК-Р-100/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 25 40 65 100
Диапазон расходов 30:01,1 1:30, 1:50, 1:65, 1:80 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5
