УГУ-OSNA-Ш-РДНК-1/1-1000 (ГРПШ-02-2У1)

Газорегуляторные пункты УГУ-OSNA-Ш-РДНК-1/1-1000 на базе регуляторов давления газа РДНК-У относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

Газорегуляторный пункт УГУ-OSNA-Ш-РДНК-1/1-1000 (ГРПШ-02-2У1) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

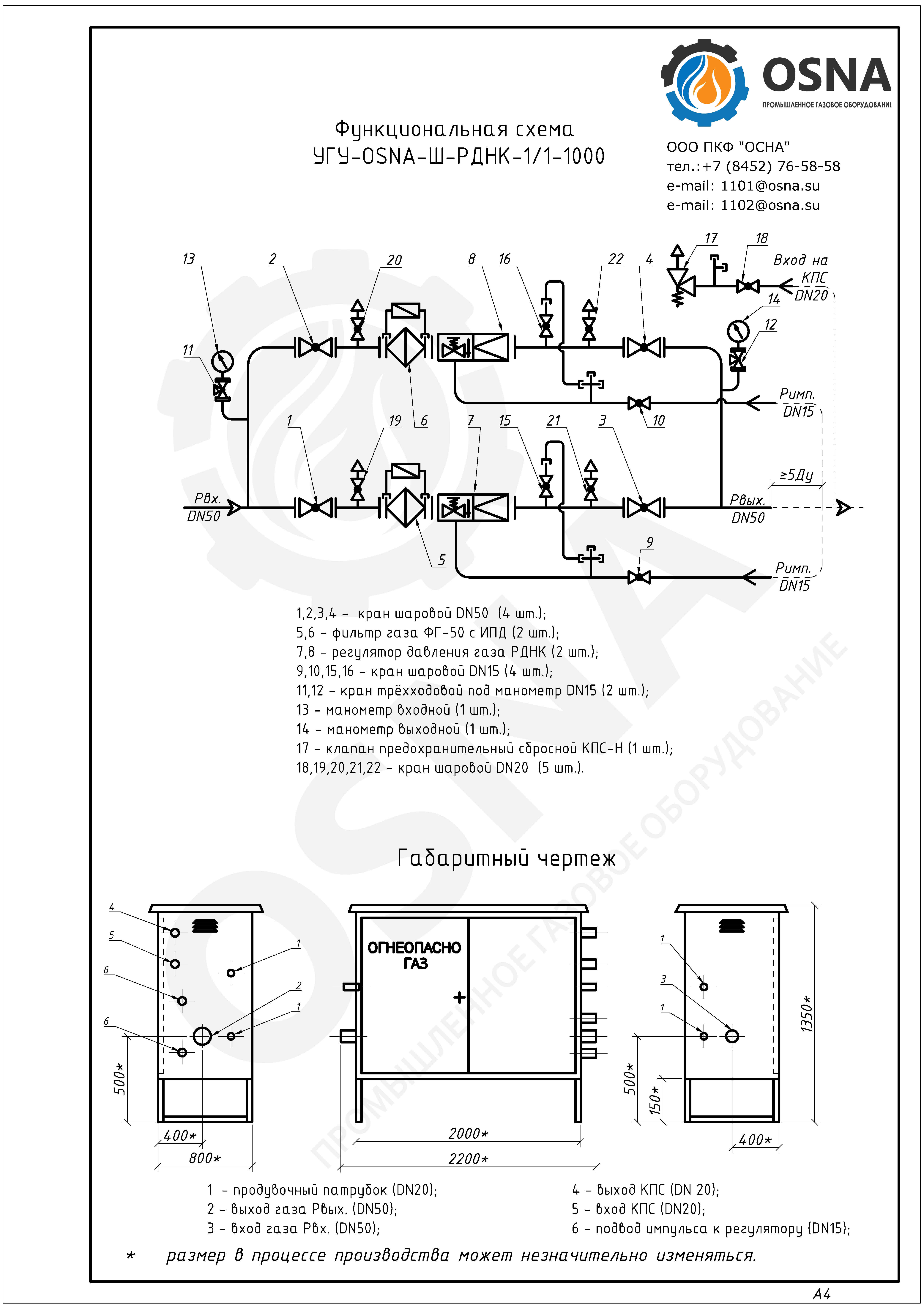

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя комбинированные регуляторы давления газа РДНК-У, фильтры очистки газа ФГС-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

• снижение высокого и среднего входного давления до требуемого низкого давления;
• поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
• автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
• фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

• тип и состав газа;
• давление газа на входе и выходе;
• пропускная способность;
• направление потока газа на входном/выходном газопроводе;
• типы источников тепла для обогрева (отопления);
• сейсмичность района эксплуатации;
• климатическое исполнение.

Газорегуляторные пункты УГУ-OSNA-Ш-РДНК-1/1-1000 изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.
