Газорегуляторные пункты УГУ-OSNA-Ш-РДСК-1/1-1000(1200) на базе регуляторов давления газа РДСК-50 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса.

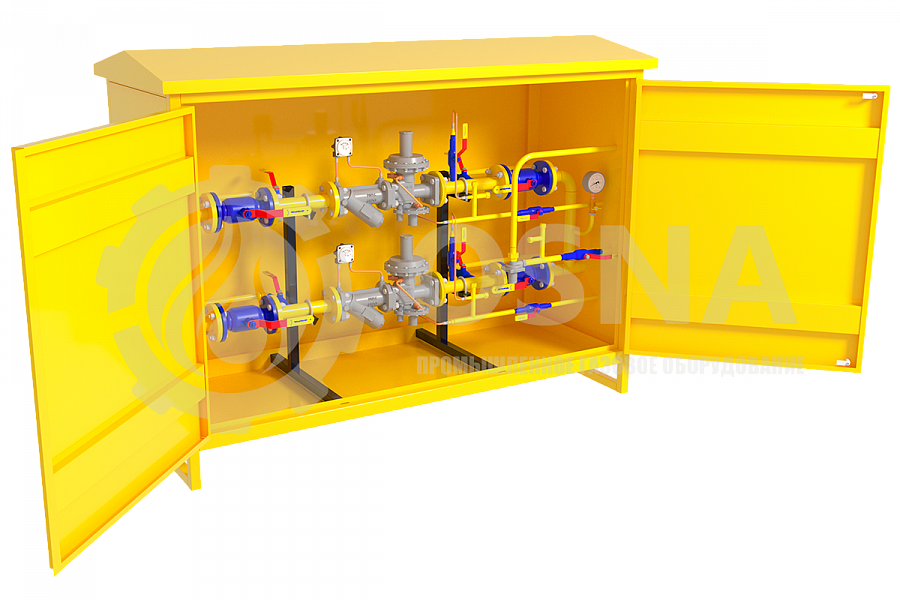

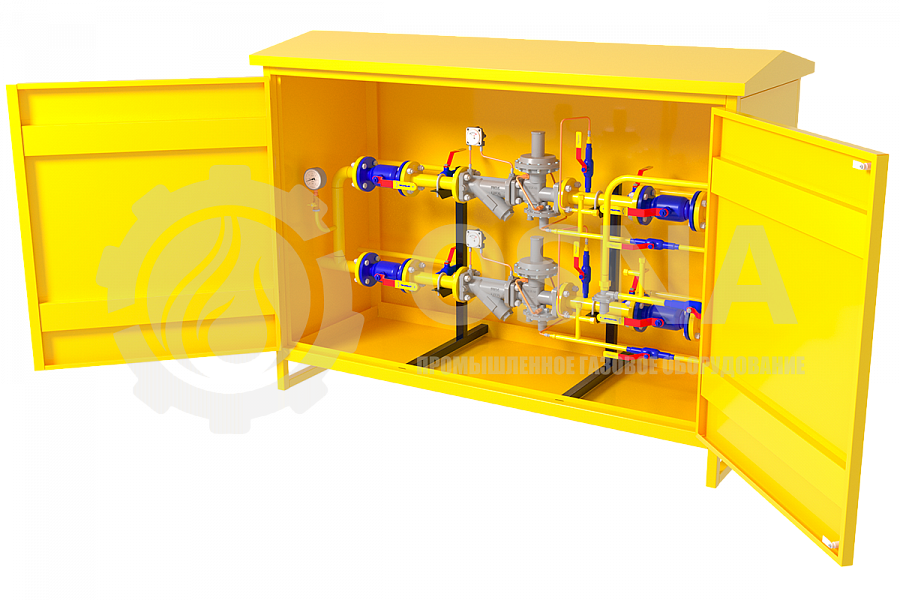

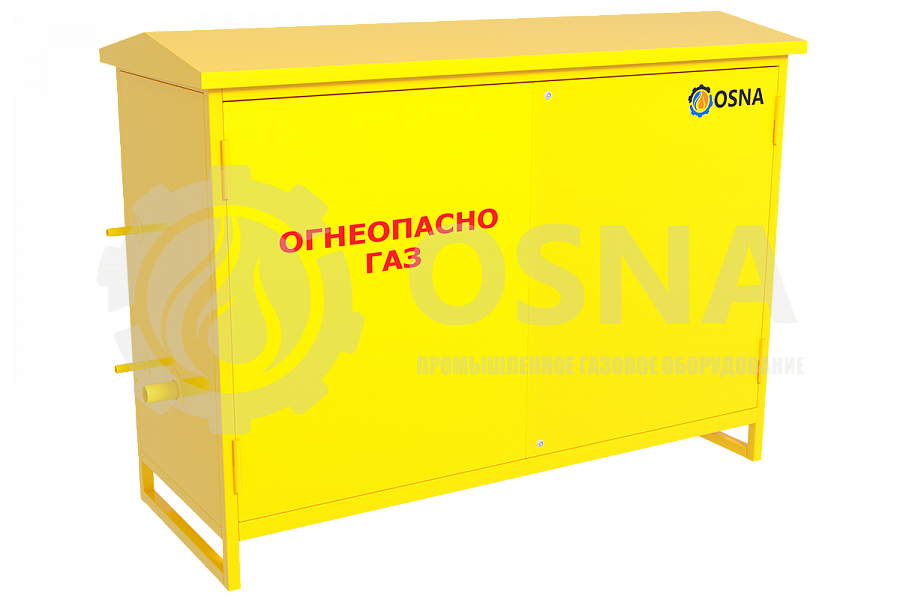

Газорегуляторный пункт УГУ-OSNA-Ш-РДСК-1/1-1000(1200) конструктивно представляет собой металлический шкаф, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Покраска шкафа производится современным порошковым методом, благодаря чему его покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов.

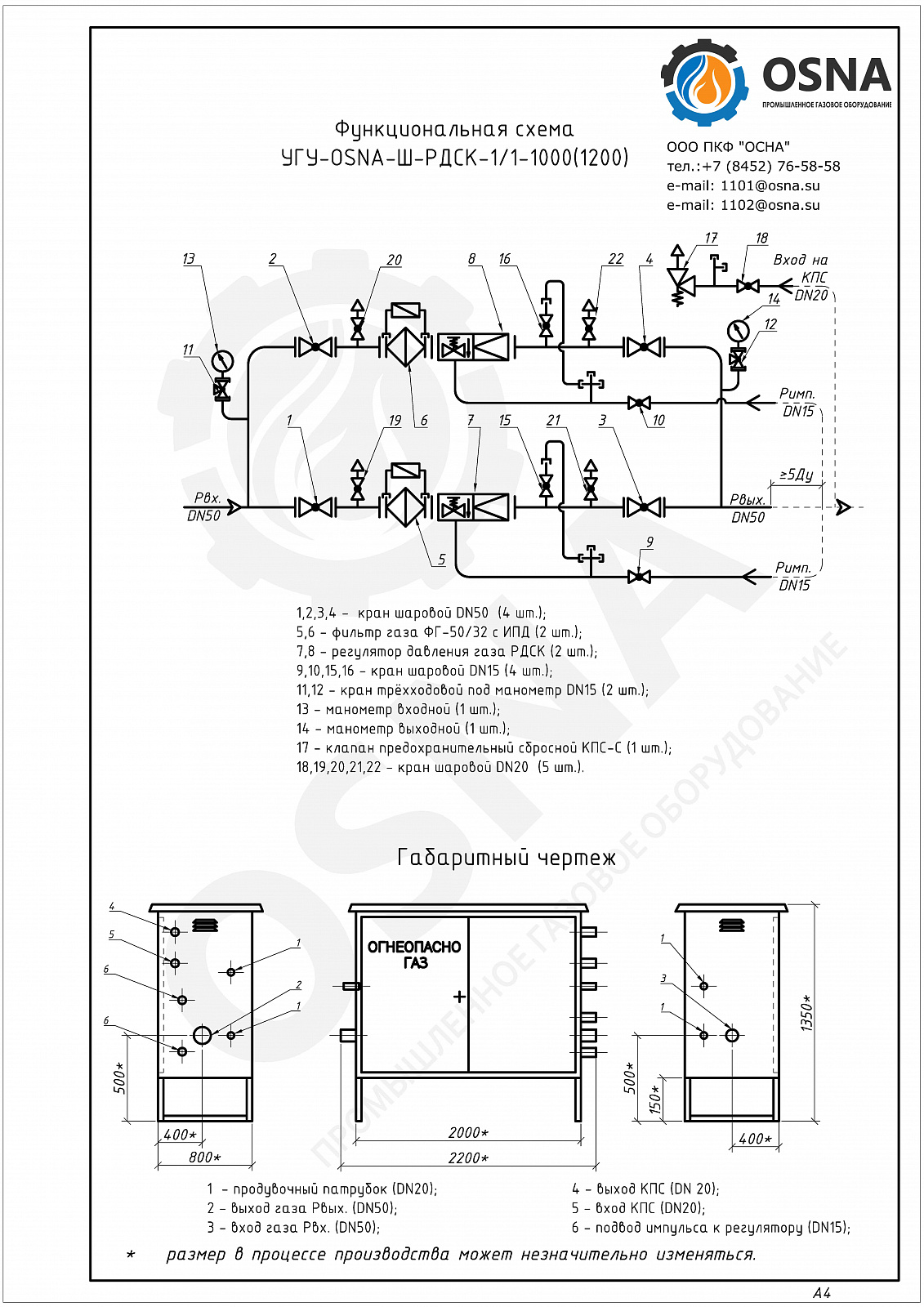

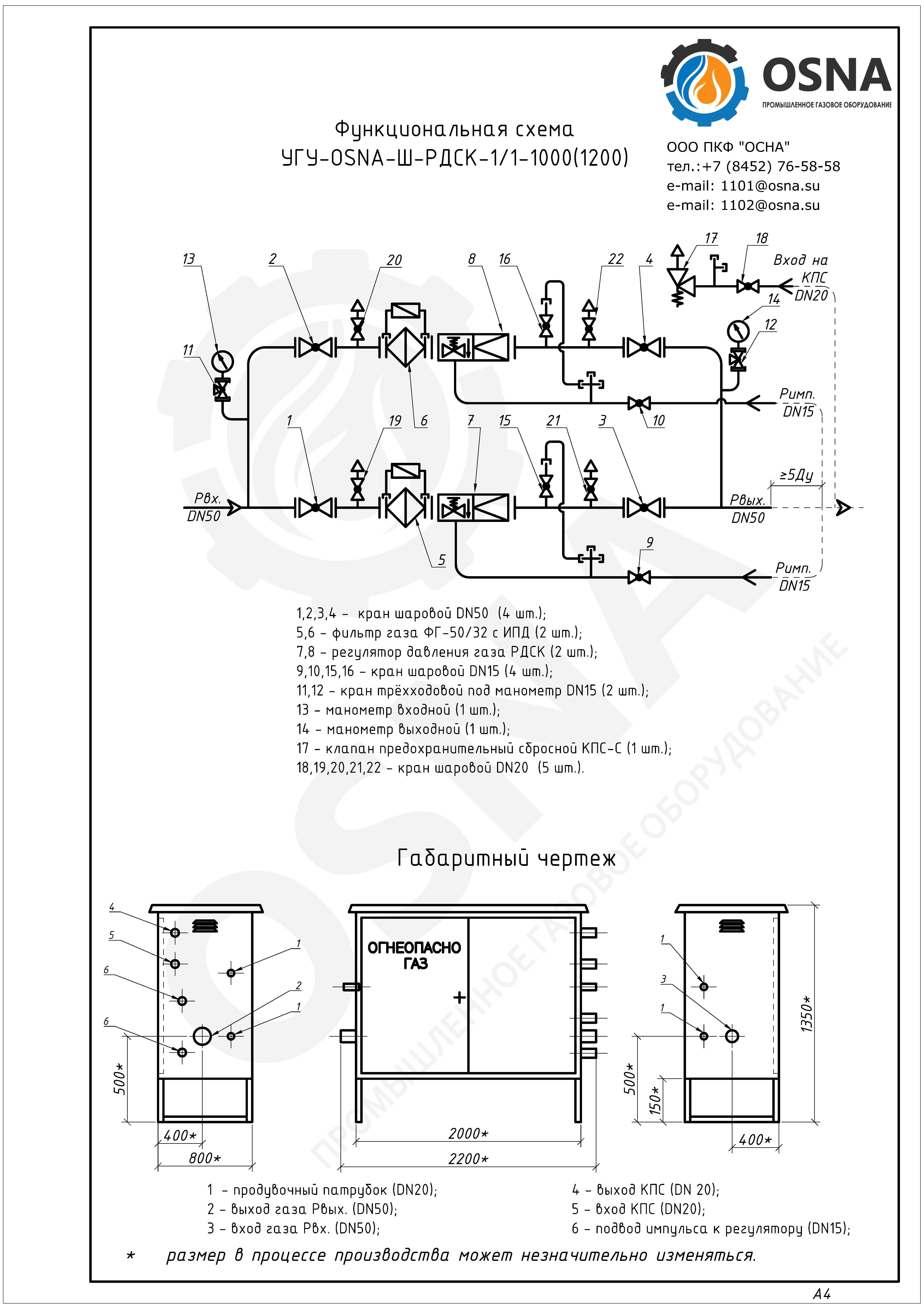

Комплект технологического оборудования данного вида ГРПШ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа РДСК-50М(БМ), фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-С, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Газорегуляторные пункты УГУ-OSNA-Ш-РДСК-1/1-1000(1200) изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПШ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПШ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-1000(1200)

Параметры изделия УГУ-OSNA-Ш-РДСК-1/1-1000 УГУ-OSNA-Ш-РДСК-1/1-1200
Модель регулятора РДСК-50М-1 РДСК-50М-2 РДСК-50М-3 РДСК-50БМ
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, Мпа 1,2
Диапазон настройки выходного давления Pвых, Мпа 0,01-0,016 0,016-0,04 0,04-0,1 0,27-0,3
Неравномерность регулирования, % ±10
Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, кПа (1,2-1,5)Pвых
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, кПа (0,3-0,5)Pвых
Максимальная пропускная способность, м3/ч 1000 1200
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-1000 при входном давлении, Q, м3/ч

Входное давление, МПа Пропускная способность при Pвых=0,016 МПа Пропускная способность при Pвых=0,025 МПа Пропускная способность при Pвых=0,04 МПа Пропускная способность при Pвых=0,06 МПа Пропускная способность при Pвых=0,1 МПа
0,1 115 109 100 90 -
0,2 180 180 250 250 230
0,3 240 240 330 330 330
0,4 300 300 400 400 400
0,5 360 360 500 500 500
0,6 420 420 600 600 600
0,7 480 480 650 650 650
0,8 540 540 720 720 720
0,9 600 600 800 800 800
1 660 660 860 860 860
1,1 720 720 920 920 920
1,2 780 780 1000 1000 1000

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Ш-РДСК-1/1-1200 при входном давлении, Q, м3/ч

Входное давление, МПа Пропускная способность, м3/ч
0,1 -
0,2 -
0,3 -
0,4 450
0,5 600
0,6 750
0,7 800
0,8 850
0,9 900
1 1000
1,1 1100
1,2 1200

Параметры регулятора
