УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ)

УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ) - Каталог ОСНА
УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ) - Каталог ОСНА

Газорегуляторные устройства рамного типа УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ на базе регуляторов давления РДГ-80 относятся к универсальным газорегуляторным установкам промышленного значения. Благодаря группе факторов, в число которых входят большие пропускные способности и возможность работы с высоким давлением среды, областью применения данных устройств являются промышленные объекты и котельные, являющиеся крупными потребителями газового ресурса.

Газорегуляторный пункт УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ) конструктивно представляет собой комплект газорегуляторного оборудования, необходимого для выполнения основных функций пунктов редуцирования газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

Комплект технологического оборудования данного вида ГРУ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа РДГ-80Н(В), фильтры очистки газа ФГ-80, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной ПСК-50, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью рамных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р,  а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.

Рамные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

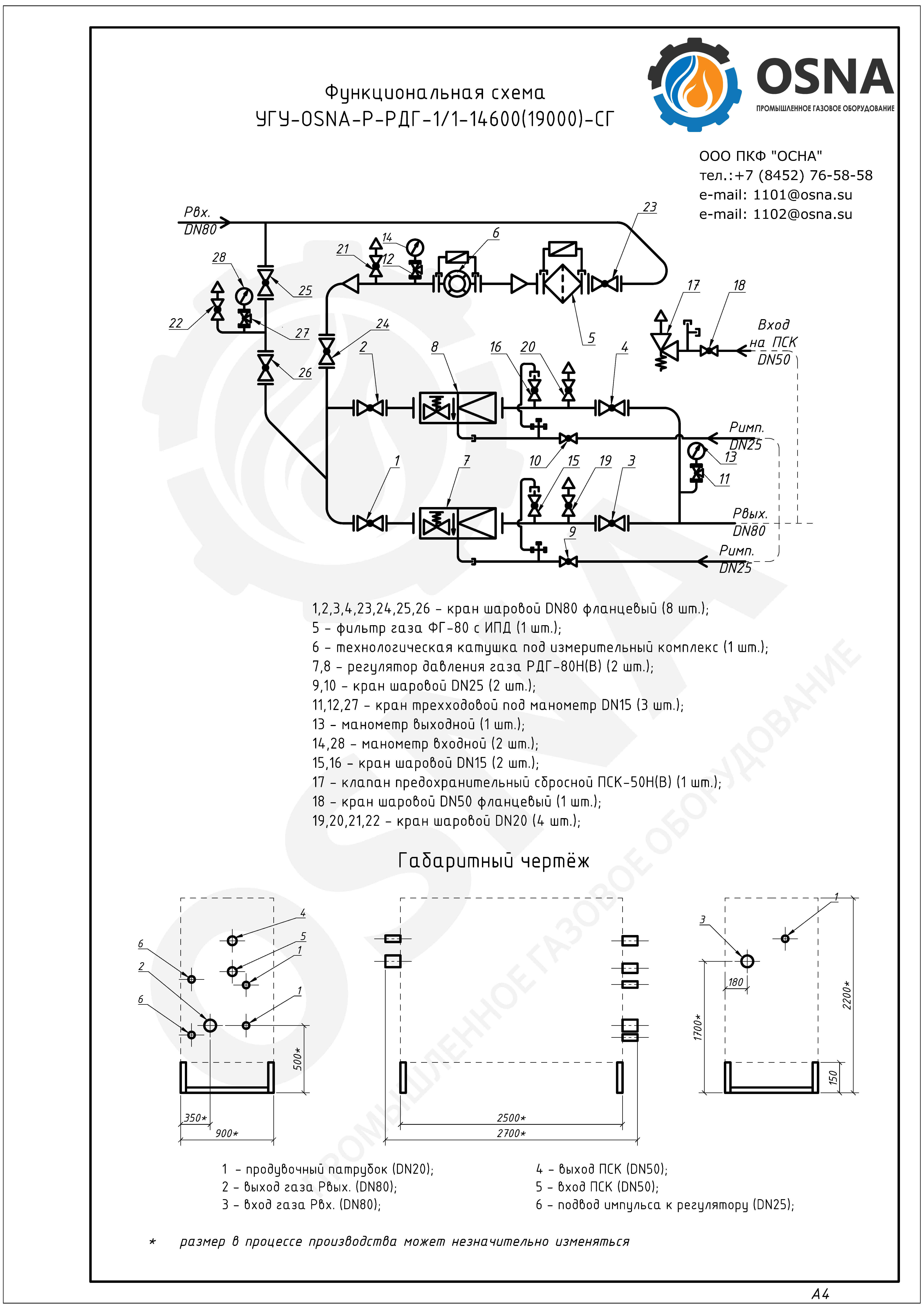

* Пункты с счетчиками ИРВИС и ULTRAMAG имеют габаритные размеры, отличные от указанных на схеме.


Газорегуляторные установки УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ изготавливаются в различных модификациях по желанию клиента. Также в зависимости от требований заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРУ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ)

Параметры изделия УГУ-OSNA-Р-РДГ-1/1-14600-СГ УГУ-OSNA-Р-РДГ-1/1-19000-СГ
Модель регулятора РДГ-80Н(В) седло 65 мм РДГ-80Н(В) седло 80 мм
Регулируемая среда Природный газ ГОСТ 5542-87
Максимальное входное давление, МПа, не более 1,2
Диапазон настройки выходного давления Рвых, МПа РДГ-80Н: 0,001…0,06; РДГ-80В: 0,06…0,6
Пределы настройки давления срабатывания автоматического отключающего устройства при понижении Pвых, МПа РДГ-80Н: 0,0003…0,003; РДГ-80В: 0,003…0,03
Пределы настройки давления срабатывания автоматического отключающего устройства при повышении Pвых, МПа РДГ-80Н: 0,0014…0,012 (0,012…0,075); РДГ-80В: 0,0375…0,16 (0,16… 0,75)
Неравномерность регулирования, %, не более ±10
Максимальная пропускная способность, м3/ч 14600 19000
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Р-РДГ-1/1-14600(19000)-СГ (ГРУ-15-2НУ1-СГ) при входном давлении, Q, м3/ч

Входное давление, МПа УГУ-OSNA-Р-РДГ-1/1-14600-СГ УГУ-OSNA-Р-РДГ-1/1-19000-СГ
0,1 2250 2900
0,2 3400 4400
0,3 4500 5800
0,4 5600 7300
0,5 6750 8800
0,6 7850 10250
0,7 9000 11600
0,8 10100 12700
0,9 11200 14500
1 12350 15800
1,1 13450 17000
1,2 14600 19000

Технические параметры приборов учета расхода газа СГ-ЭК-Р с ротационным счетчиком

Параметры изделия Значения
Модель прибора учета расхода газа СГ-ЭК-Р-25/1.6 СГ-ЭК-Р-40/1.6 СГ-ЭК-Р-65/1.6 СГ-ЭК-Р-100/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 25 40 65 100
Диапазон расходов 30:01,1 1:30, 1:50, 1:65, 1:80 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5

Параметры регулятора
