Газорегуляторные устройства рамного типа УГУ-OSNA-Р-РДСК-1/1-1000(1200)-СГ на базе регуляторов давления РДСК-50 относятся к универсальным газорегуляторным установкам промышленного значения. Благодаря группе факторов, в число которых входят большие пропускные способности и возможность работы с высоким давлением среды, областью применения данных устройств являются промышленные объекты и котельные, являющиеся крупными потребителями газового ресурса.
Газорегуляторный пункт УГУ-OSNA-Р-РДСК-1/1-1000(1200) конструктивно представляет собой комплект газорегуляторного оборудования, необходимого для выполнения основных функций пунктов редуцирования газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

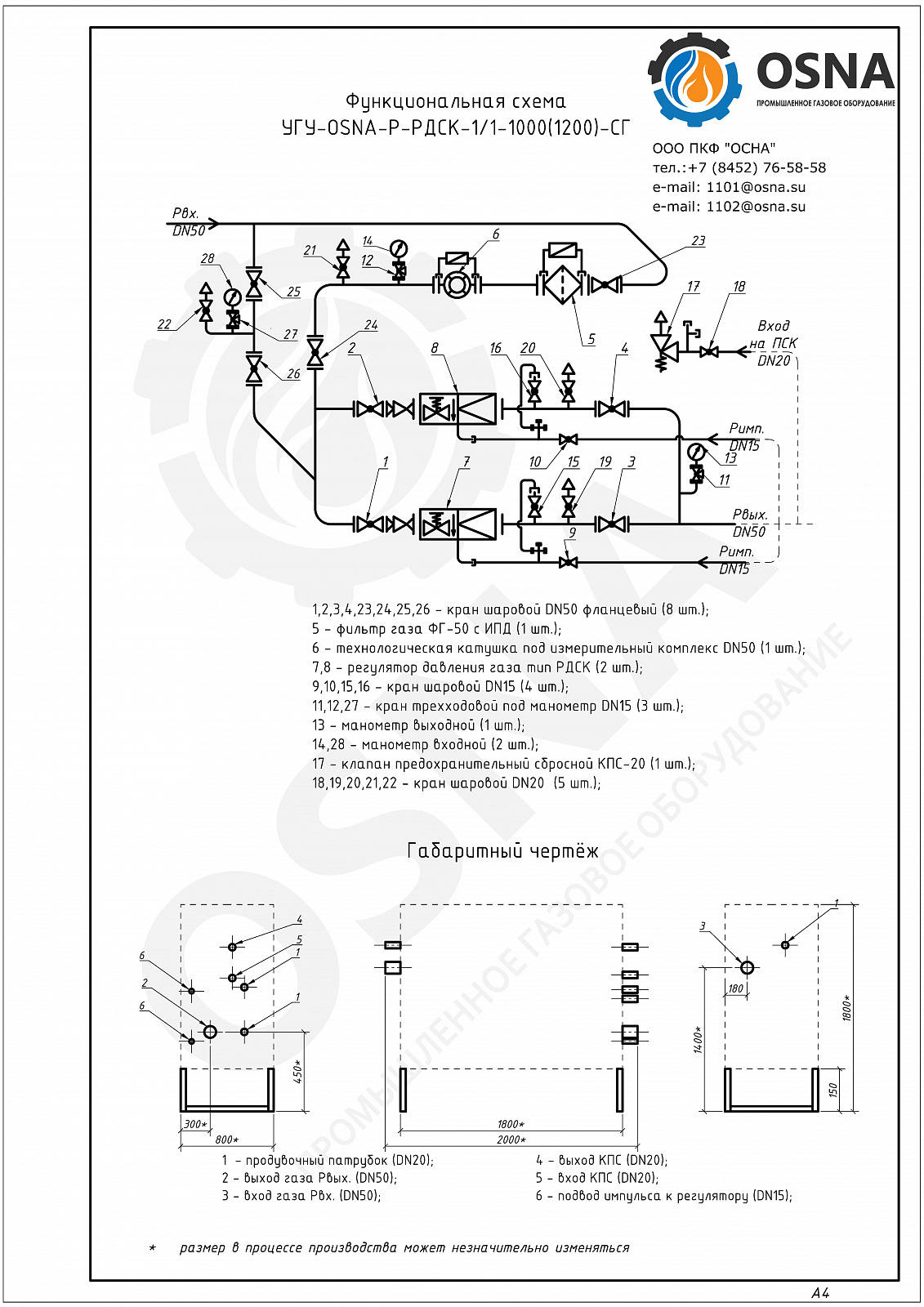

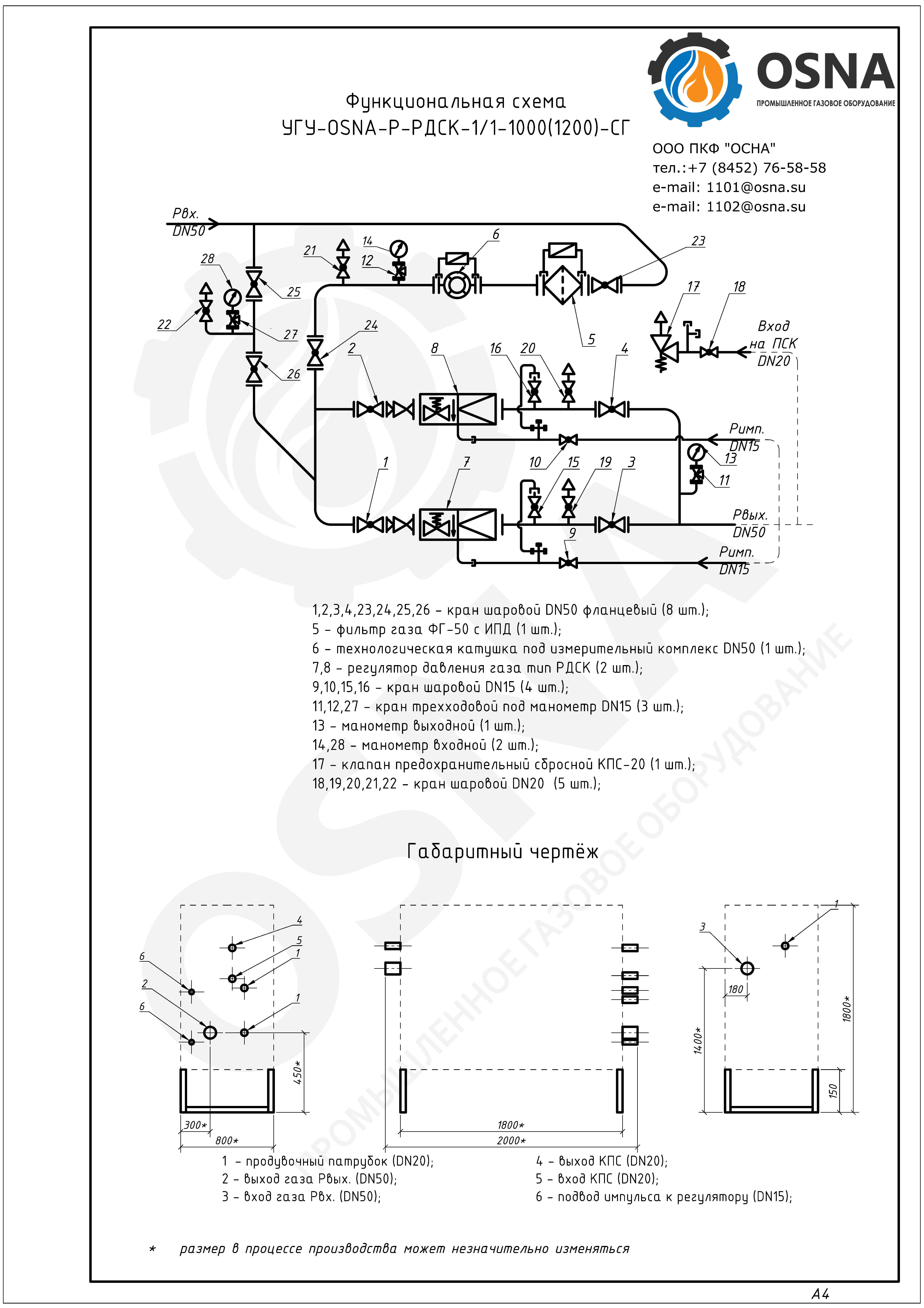

Комплект технологического оборудования данного вида ГРУ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа РДСК-50, фильтры очистки газа ФГ-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной КПС-20, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью рамных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии СГ-ЭК-Р, а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, ИРВИС и ULTRAMAG*.
Рамные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:
УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:
Газорегуляторные установки УГУ-OSNA-Р-РДСК-1/1-1000(1200)-СГ изготавливаются в различных модификациях по желанию клиента. Также в зависимости от требований заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРУ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.
| Параметры изделия | УГУ-OSNA-Р-РДСК-1/1-1000-СГ | УГУ-OSNA-Р-РДСК-1/1-1200-СГ | ||
| Модель регулятора | РДСК-50М-1 | РДСК-50М-2 | РДСК-50М-3 | РДСК-50БМ |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |||
| Максимальное входное давление, Мпа | 1,2 | |||
| Диапазон настройки выходного давления Pвых, Мпа | 0,01-0,016 | 0,016-0,04 | 0,04-0,1 | 0,27-0,3 |
| Неравномерность регулирования, % | ±10 | |||
| Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, кПа | (1,2-1,5)Pвых | |||
| Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, кПа | (0,3-0,5)Pвых | |||
| Максимальная пропускная способность, м3/ч | 1000 | 1200 | ||
| Средний срок службы, лет | 20 | |||
| Входное давление, МПа | Пропускная способность при Pвых=0,016 МПа | Пропускная способность при Pвых=0,025 МПа | Пропускная способность при Pвых=0,04 МПа | Пропускная способность при Pвых=0,06 МПа | Пропускная способность при Pвых=0,1 МПа |
| 0,1 | 115 | 109 | 100 | 90 | - |
| 0,2 | 180 | 180 | 250 | 250 | 230 |
| 0,3 | 240 | 240 | 330 | 330 | 330 |
| 0,4 | 300 | 300 | 400 | 400 | 400 |
| 0,5 | 360 | 360 | 500 | 500 | 500 |
| 0,6 | 420 | 420 | 600 | 600 | 600 |
| 0,7 | 480 | 480 | 650 | 650 | 650 |
| 0,8 | 540 | 540 | 720 | 720 | 720 |
| 0,9 | 600 | 600 | 800 | 800 | 800 |
| 1 | 660 | 660 | 860 | 860 | 860 |
| 1,1 | 720 | 720 | 920 | 920 | 920 |
| 1,2 | 780 | 780 | 1000 | 1000 | 1000 |
| Входное давление, МПа | Пропускная способность, м3/ч |
| 0,1 | - |
| 0,2 | - |
| 0,3 | - |
| 0,4 | 450 |
| 0,5 | 600 |
| 0,6 | 750 |
| 0,7 | 800 |
| 0,8 | 850 |
| 0,9 | 900 |
| 1 | 1000 |
| 1,1 | 1100 |
| 1,2 | 1200 |
| Параметры изделия | Значения | |||
| Модель прибора учета расхода газа | СГ-ЭК-Р-25/1.6 | СГ-ЭК-Р-40/1.6 | СГ-ЭК-Р-65/1.6 | СГ-ЭК-Р-100/1.6 |
| Измеряемая среда | природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода) | |||
| Номинальный диаметр ПП, мм | 50 | |||
| Максимальный расход при стандартных условиях, м3/ч | 25 | 40 | 65 | 100 |
| Диапазон расходов | 30:01,1 | 1:30, 1:50, 1:65, 1:80 | 1:30, 1:50, 1:65, 1:80, 1:100, 1:130 | 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250 |
| Максимальное давление, МПа | 1,6 | |||
| Температура измеряемой среды, ºC | от −23 до + 60 | |||
| Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC | от −23 до +60 | |||
| Температура окружающей среды, ºC | от −40 до +60 | |||
| Взрывозащита | 1Ex ib IIB T4 Gb X | |||
| Электропитание | от двух литиевых элементов питания; от внешних источников | |||
| Межповерочный интервал, лет | 5 | |||
