УГУ-OSNA-Р-РДСК-1/1-670(1340) (ГРУ-03М-2У1)

УГУ-OSNA-Р-РДСК-1/1-670(1340) (ГРУ-03М-2У1) - Каталог ОСНА
УГУ-OSNA-Р-РДСК-1/1-670(1340) (ГРУ-03М-2У1) - Каталог ОСНА

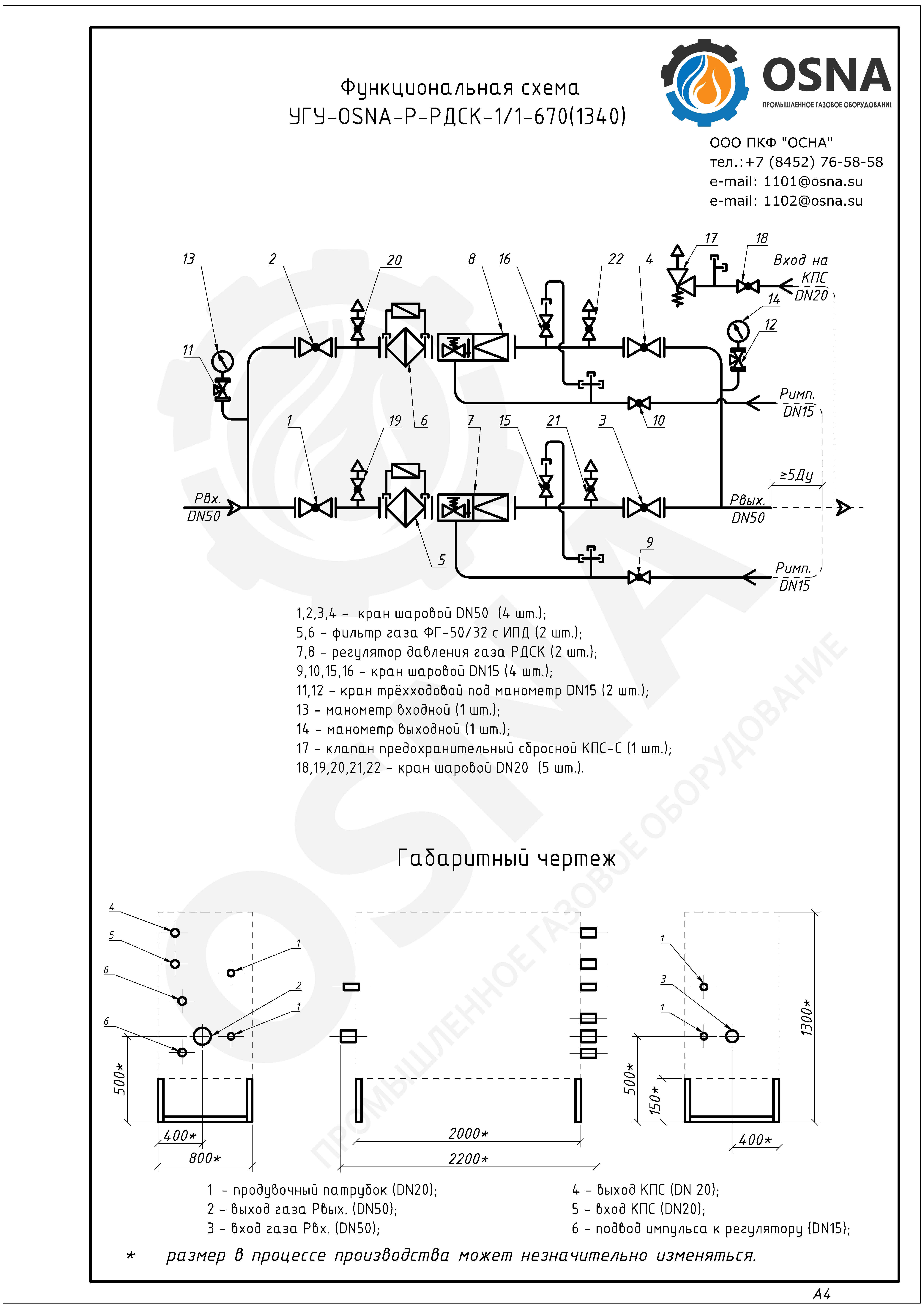

Газорегуляторные устройства рамного типа УГУ-OSNA-Р-РДСК-1/1-670(1340) на базе регуляторов давления РДСК-50/400 относятся к универсальным газорегуляторным установкам промышленного значения. Благодаря группе факторов, в число которых входят большие пропускные способности и возможность работы с высоким давлением среды, областью применения данных устройств являются промышленные объекты и котельные, являющиеся крупными потребителями газового ресурса.

Газорегуляторный пункт УГУ-OSNA-Р-РДСК-1/1-670(1340) конструктивно представляет собой комплект газорегуляторного оборудования, необходимого для выполнения основных функций пунктов редуцирования газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

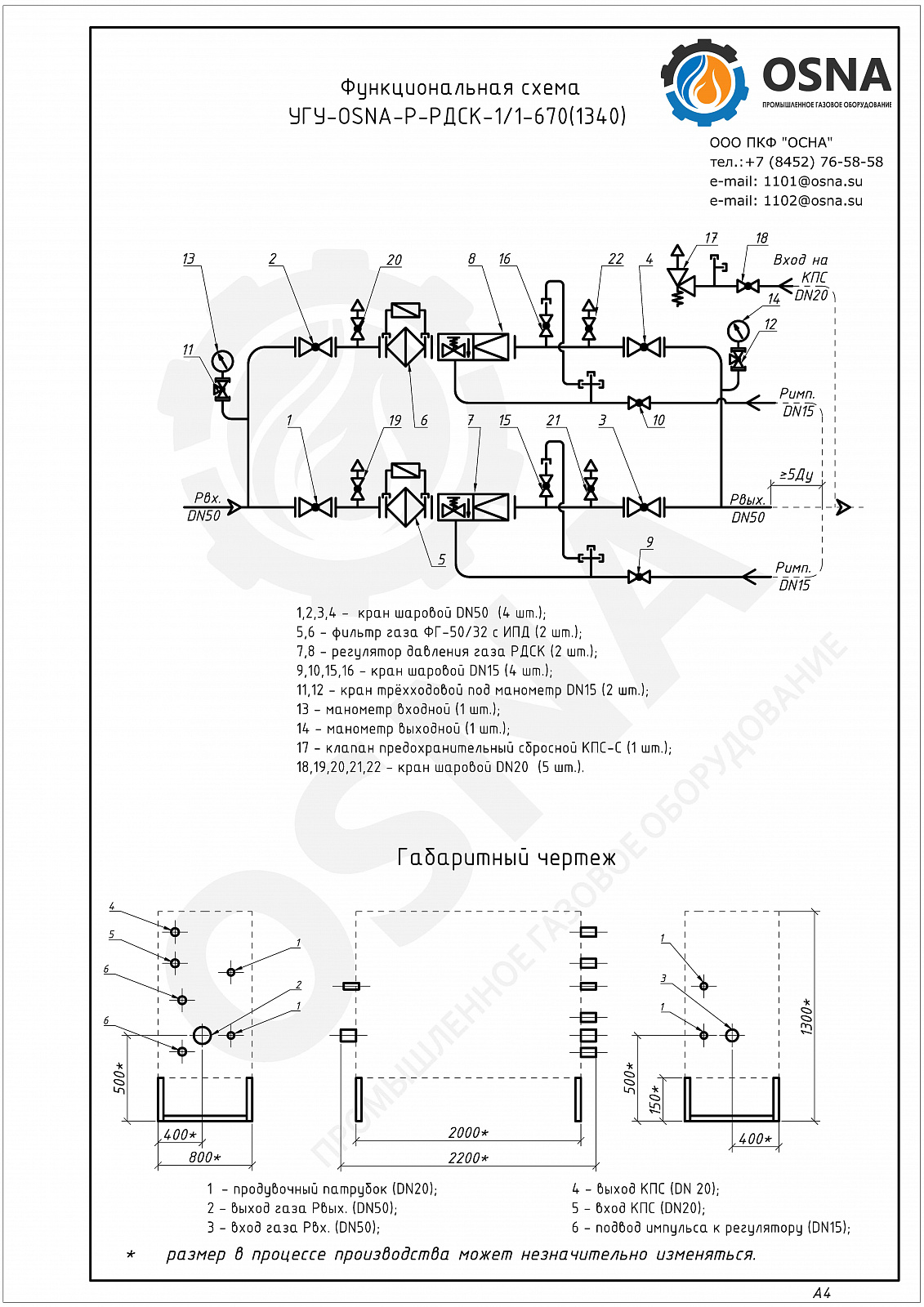

Комплект технологического оборудования данного вида ГРУ состоит из двух линий редуцирования газа, которые включают в себя современные регуляторы давления газа РДСК-50/400(Б,М), фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной КПС-С, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Рамные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Газорегуляторные установки УГУ-OSNA-Р-РДСК-1/1-670(1340) изготавливаются в различных модификациях по желанию клиента. Также в зависимости от требований заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРУ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Р-РДСК-1/1-670(1340) (ГРУ-03М-2У1)

Параметры изделия Значения
Модель регулятора РДСК-50/400 РДСК-50/400Б РДСК-50/400М
Регулируемая среда природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90
Макскимальное входное давление, МПа 1,2 (для сжиженного газа - 1,6)
Диапазон настройки выходного давления, кПа 50,0-200,0 200,0-300,0 10,0-50,0
Зона неравномерности регулирования, % ±10
Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, кПа 62,5-270,0 250,0-400,0 12,5-75,0
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, % от Pвых 10,0-20,0
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвх, кПа (30…50)+Pвых
Точность срабатывания автоматического отключающего устройства, % ±5
Максимальная пропускная способность, м3/ч регуляторы с седлом 10 мм - 670; регуляторы с седлом 14 мм - 1340
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Р-РДСК-1/1-670 с РДСК-50/400(Б,М) (седло 10 мм) при входном давлении, Q, м3/ч

Рвх, МПа Pвых=0,01 МПа Pвых=0,03 МПа Pвых=0,05 МПа Pвых=0,06 МПа Pвых=0,08 МПа Pвых=0,1 МПа Pвых=0,15 МПа Pвых=0,2 МПа Pвых=0,3 МПа
0,05 53 50
0,08 97 90 78 66
0,1 110 110 110 91 69
0,2 165 165 165 165 163 159 131
0,3 225 225 225 225 225 225 217 198
0,4 280 280 280 280 280 280 280 249 231
0,5 300 300 300 300 300 300 300 300 289
0,6 335 335 335 335 335 335 335 335 329
0,7 390 390 390 390 390 390 390 390 390
0,8 440 440 440 440 440 440 440 440 440
0,9 500 500 500 500 500 500 500 500 500
1 585 585 585 585 585 585 585 585 585
1,1 638 638 638 638 638 638 638 638 638
1,2 670 670 670 670 670 670 670 670 670

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Р-РДСК-1/1-1340 с РДСК-50/400(Б,М) (седло 14 мм) при входном давлении, Q, м3/ч

Рвх, МПа Pвых=0,01 МПа Pвых=0,03 МПа Pвых=0,05 МПа Pвых=0,06 МПа Pвых=0,08 МПа Pвых=0,1 МПа Pвых=0,15 МПа Pвых=0,2 МПа Pвых=0,3 МПа
0,05 106 100
0,08 195 181 156 132
0,1 220 220 220 185 137
0,2 335 335 335 335 328 318 264
0,3 450 450 450 450 450 450 435 392
0,4 520 520 520 520 520 520 520 495 430
0,5 590 590 590 590 590 590 590 590 585
0,6 670 670 670 670 670 670 670 670 670
0,7 780 780 780 780 780 780 780 780 780
0,8 890 890 890 890 890 890 890 890 890
0,9 1000 1000 1000 1000 1000 1000 1000 1000 1000
1 1170 1170 1170 1170 1170 1170 1170 1170 1170
1,1 1270 1270 1270 1270 1270 1270 1270 1270 1270
1,2 1340 1340 1340 1340 1340 1340 1340 1340 1340

Параметры регулятора
