УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01)

УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01) - Каталог ОСНА
УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01) - Каталог ОСНА

Газорегуляторные устройства рамного типа УГУ-OSNA-Р-РДУ-1/1-150(300,124) на базе регуляторов давления РДУ-32 относятся к универсальным газорегуляторным установкам промышленного значения. Благодаря группе факторов, в число которых входят большие пропускные способности и возможность работы с высоким давлением среды, областью применения данных устройств являются промышленные объекты и котельные, являющиеся крупными потребителями газового ресурса.

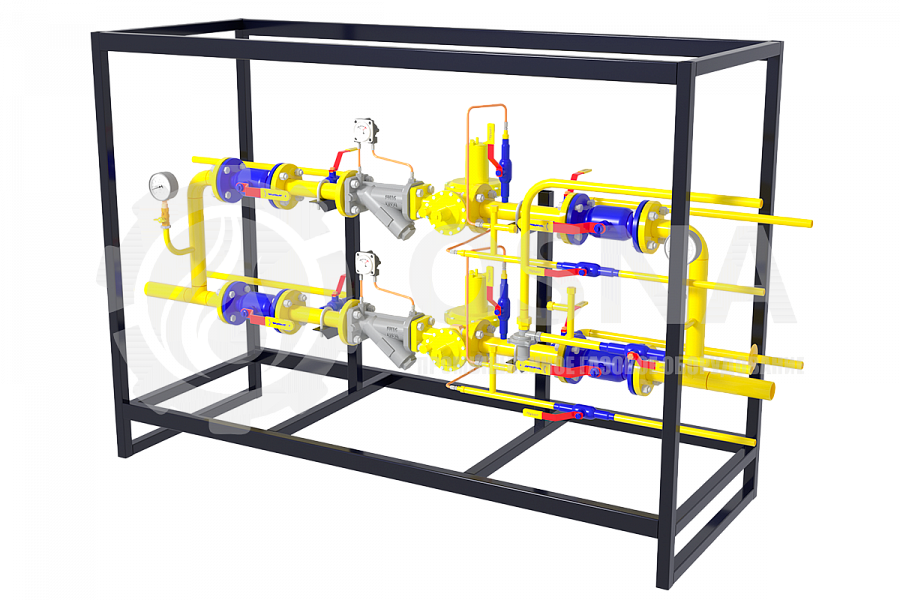

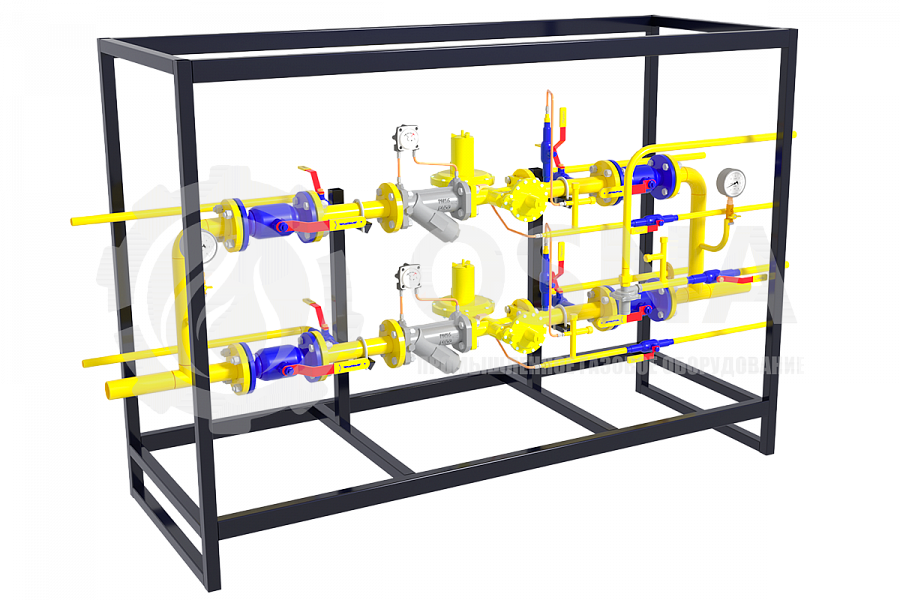

Газорегуляторный пункт УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01) конструктивно представляет собой комплект газорегуляторного оборудования, необходимого для выполнения основных функций пунктов редуцирования газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

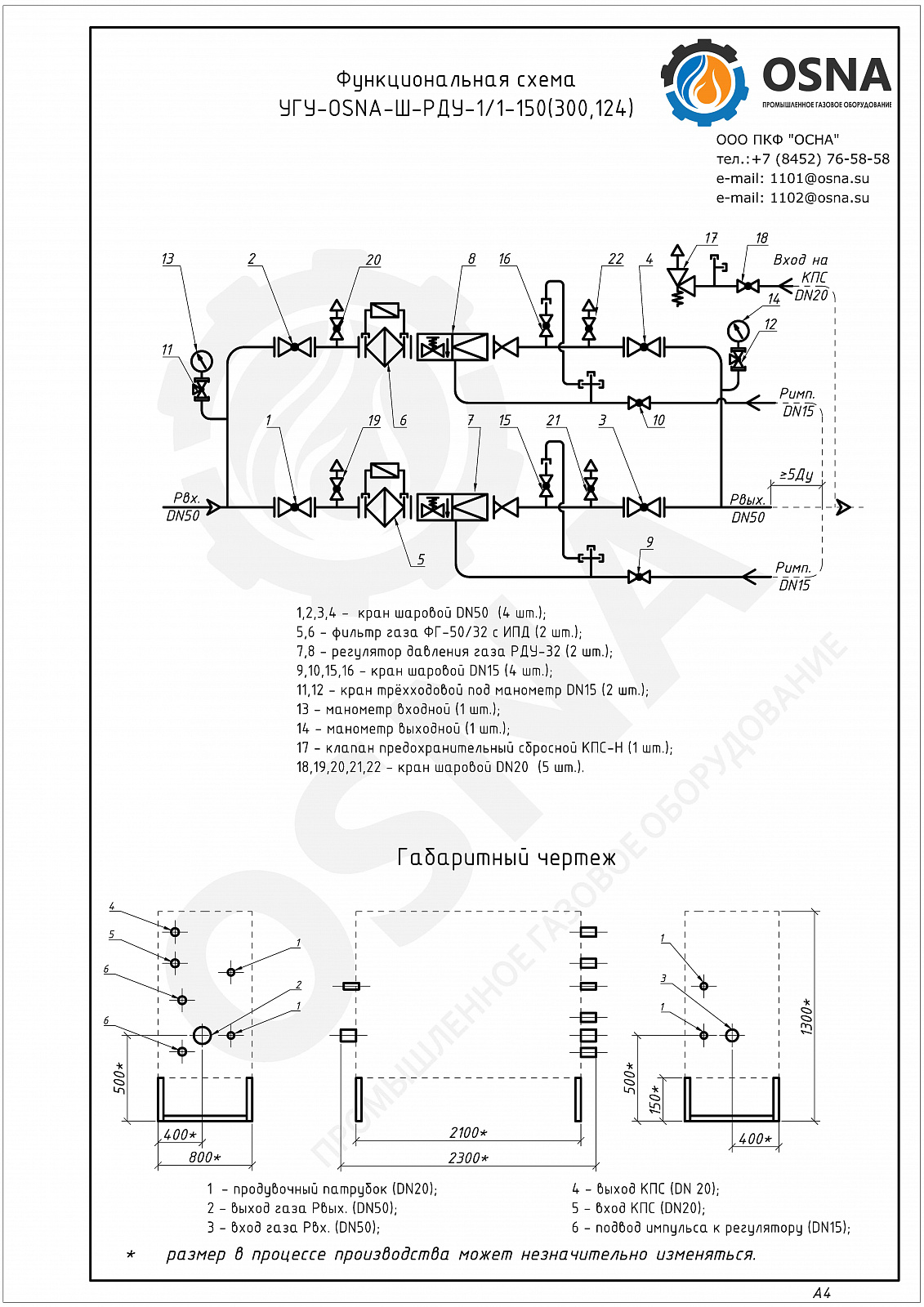

Комплект технологического оборудования данного вида ГРУ состоит из двух линий редуцирования газа, которые включают в себя универсальные регуляторы давления газа РДУ-32, фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной КПС-Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Рамные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.


Газорегуляторные установки УГУ-OSNA-Р-РДУ-1/1-150(300,124) изготавливаются в различных модификациях по желанию клиента. Также в зависимости от требований заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРУ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01)

Параметры изделия УГУ-OSNA-Р-РДУ-1/1-150 УГУ-OSNA-Р-РДУ-1/1-300 УГУ-OSNA-Р-РДУ-1/1-124
Модель регулятора РДУ-32/4 РДУ-32/6 РДУ-32/10
Регулируемая среда природный газ по ГОСТ 5542-87
Диаметр седла регулятора, мм 4 6 10
Рабочий диапазон входных давлений, Мпа 0,01-1,2 0,01-1,2 0,01-0,03
Максимальная пропускная способность, м3/ч 150 300 124
Диапазон настройки выходного давления Pвых, кПа 1,2-3,0
Диапазон настройки срабатывания ПСК при превышении максиального выходного давления, кПа 0,4-0,5
Диапазон настройки срабатывания ПЗК при повышении Pвых, кПа 2,9-3,6
Диапазон настройки срабатывания ПЗК при понижении Pвых, кПа 1,1-1,4
Средний срок эксплуатации, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Р-РДУ-1/1-150(300,124) (ГРУ-300-01) при входном давлении, Q, м3/ч

Входное давление, МПа УГУ-OSNA-Р-РДУ-1/1-150 УГУ-OSNA-Р-РДУ-1/1-300 УГУ-OSNA-Р-РДУ-1/1-124
0,05 12 23 28
0,1 23 35 50
0,2 31 65 90
0,3 43 77 124
0,4 52 97 -
0,5 62 129 -
0,6 72 155 -
0,7 85 174 -
0,8 100 206 -
0,9 110 232 -
1 125 258 -
1,2 150 300 -
