УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1)

УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1) - Каталог ОСНА
УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1) - Каталог ОСНА
УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1) - Каталог ОСНА
УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Б-РДБК-1/1-2925(6500) в блочном исполнении на базе регуляторов давления газа РДБК-1(П)-50 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса, а также они предназначены для эксплуатации на сельскохозяйственных и жилых объектах во всех климатических районах.

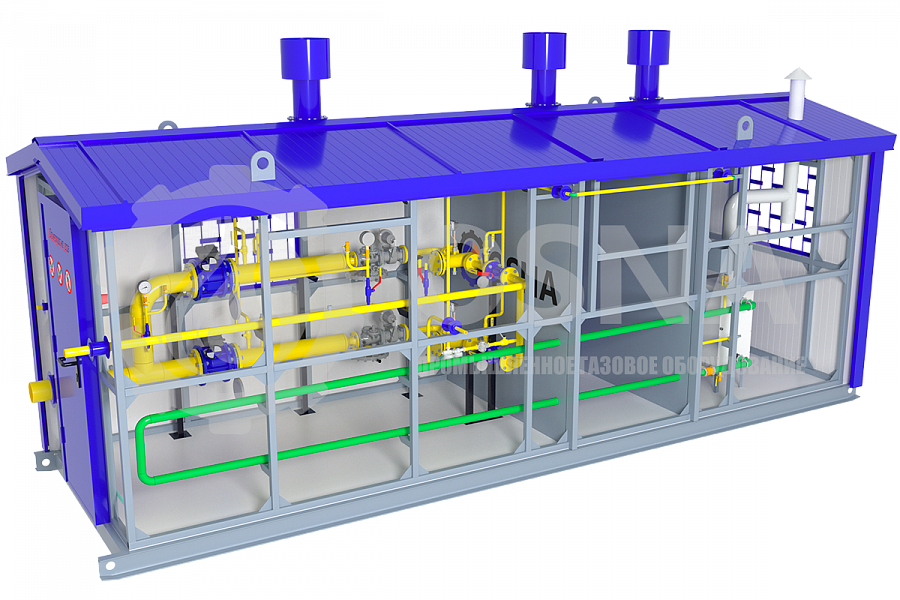

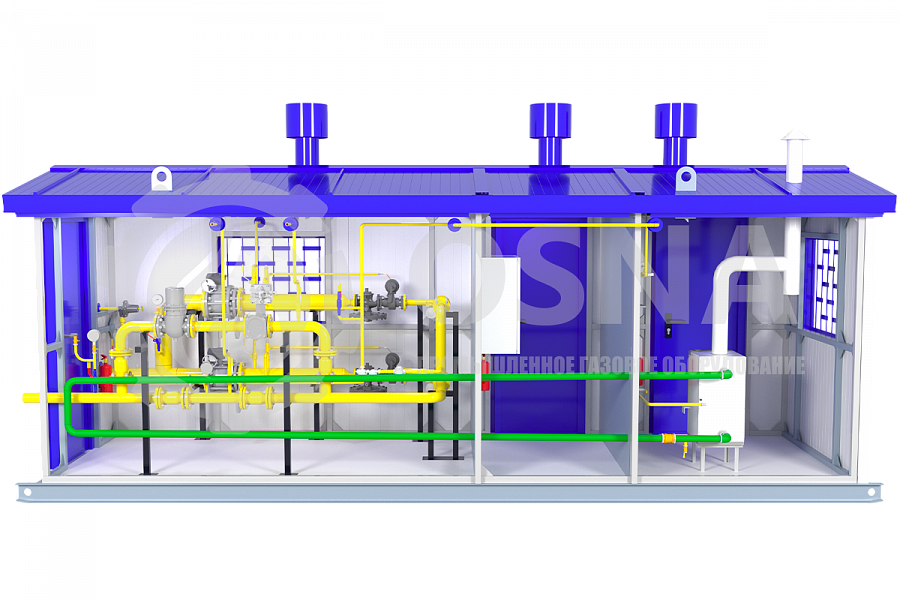

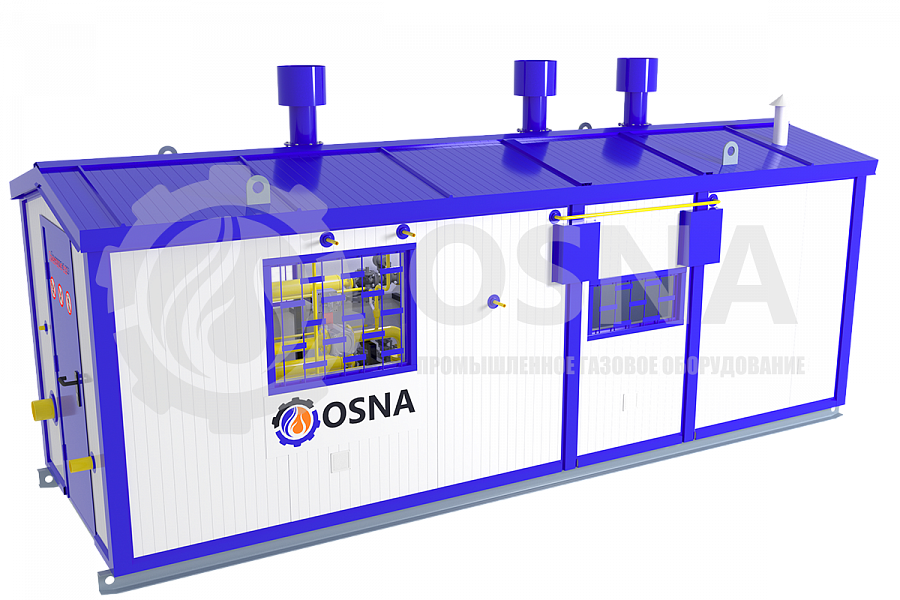

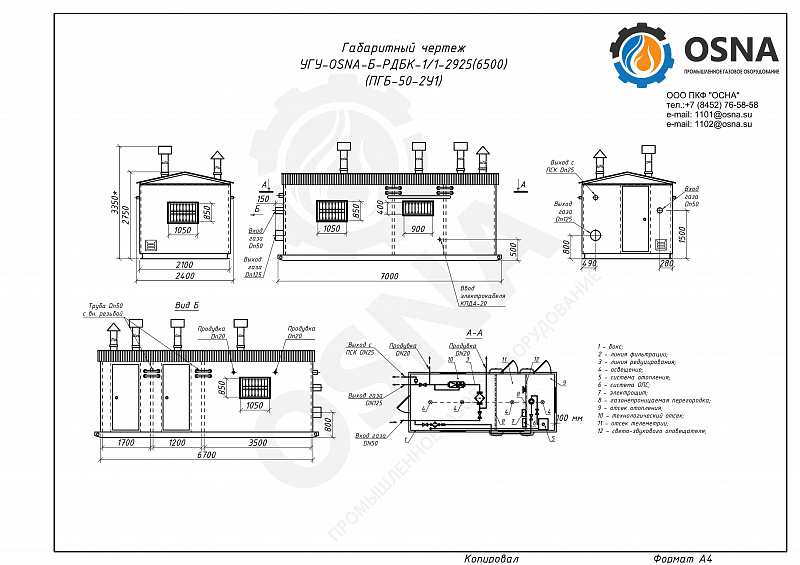

Газорегуляторный пункт УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1) конструктивно представляет собой построение блочного типа, изготовленное из металла и обшитое несгораемым утеплителем, позволяющим поддерживать необходимую температуру внутри пункта. Данное построение способно оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Газорегуляторные пункты блочного типа рассчитаны на установку на открытом воздухе, благодаря чему они не требовательны к размещению в специальных помещениях.

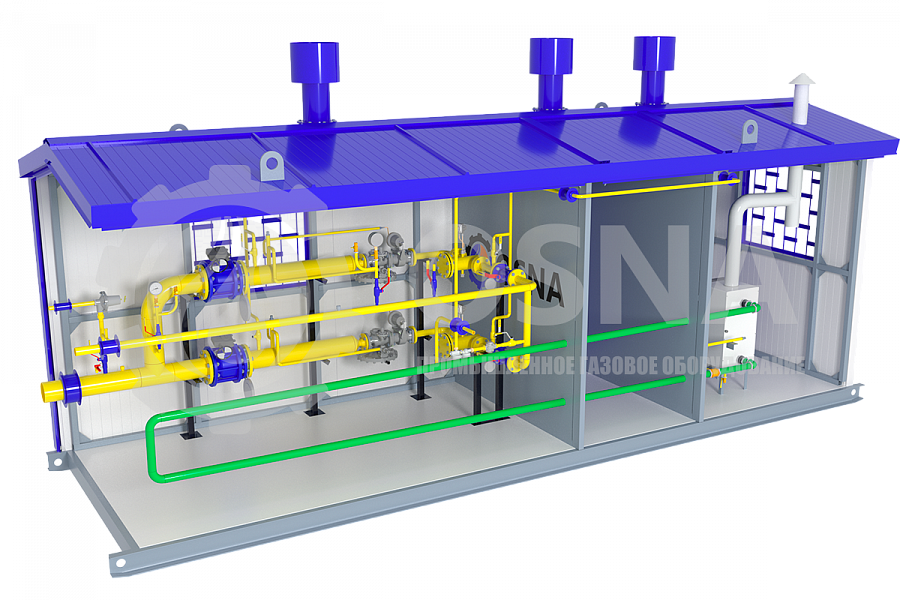

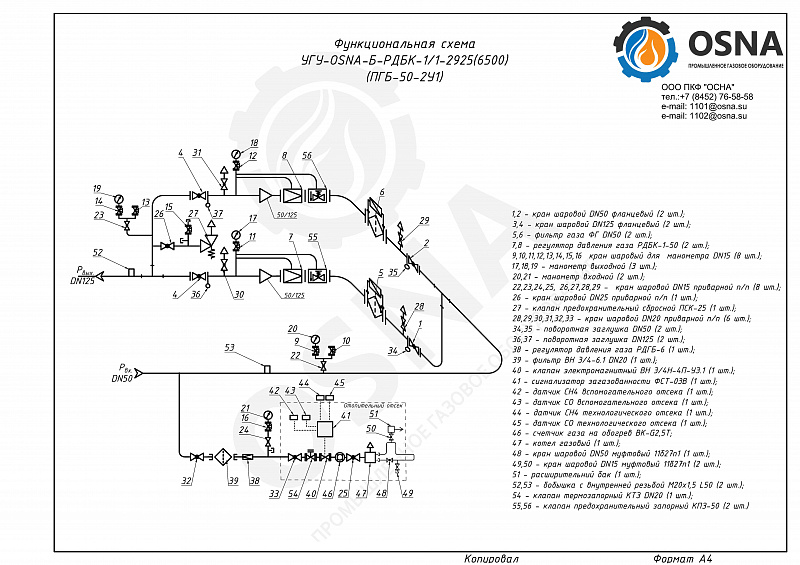

Комплект технологического оборудования данного вида ГРПБ состоит из двух линий редуцирования газа, которые включают в себя комбинированные регуляторы давления газа РДБК-1(П)-50, фильтры очистки газа ФГ-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный КПЗ-50, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан ПСК-25, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии.

Блочные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Газорегуляторные пункты УГУ-OSNA-Б-РДБК-1/1-2925(6500) изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПБ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПБ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Б-РДБК-1/1-2925(6500) (ПГБ-50-2У1)

Параметры изделия УГУ-OSNA-Б-РДБК-1/1-2925 УГУ-OSNA-Б-РДБК-1/1-6500
Модель регулятора РДБК-1(П)-50 седло 25 мм РДБК-1(П)-50 седло 35 мм
Регулируемая среда природный газ по ГОСТ 20448-2018, сжиженный газ по ГОСТ 20448-90
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, МПа 0,001-0,6
Максимальная пропускная способность, м3/ч 2925 6500
Диапазон настройки выходного давления Рвых., МПа РДБК-1-50: от 0,001 до 0,06; РДБК-1П-50: от 0,03 до 0,6
Зона пропорциональности, % от Рвых. ±10
Класс герметичности рабочего  клапана А по ГОСТ  9544-2015
Средний срок службы, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Б-РДБК-1/1-2925 при входном давлении, Q, м3/ч

Входное давление Pвх, МПа Выходное давление Pвых: 0,001-0,01 Выходное давление Pвых: 0,03 Выходное давление Pвых: 0,05 Выходное давление Pвых: 0,06 Выходное давление Pвых: 0,08 Выходное давление Pвых: 0,1 Выходное давление Pвых: 0,15 Выходное давление Pвых: 0,2 Выходное давление Pвых: 0,3 Выходное давление Pвых: 0,4 Выходное давление Pвых: 0,5 Выходное давление Pвых: 0,6
0,1 450 440 397 372 282
0,15 562 562 557 549 519 462
0,2 675 675 675 675 669 648 539
0,25 787 787 787 787 787 785 732 568
0,3 900 900 900 900 900 900 883 803
0,4 1125 1125 1125 1125 1125 1125 1125 1115 930
0,5 1350 1350 1350 1350 1350 1350 1350 1350 1296 1077
0,6 1575 1575 1575 1575 1575 1575 1575 1575 1575 1463 1137
0,7 1800 1800 1800 1800 1800 1800 1800 1800 1800 1765 1606 1216
0,8 2025 2025 2025 2025 2025 2025 2025 2025 2025 2025 1944 1735
0,9 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2231 2107
1 2475 2475 2475 2475 2475 2475 2475 2475 2475 2475 2472 2417
1,1 2700 2700 2700 2700 2700 2700 2700 2700 2700 2700 2700 2688
1,2 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925 2925

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Б-РДБК-1/1-6500 при входном давлении, Q, м3/ч

Входное давление Pвх, МПа Выходное давление Pвых: 0,001-0,01 Выходное давление Pвых: 0,03 Выходное давление Pвых: 0,05 Выходное давление Pвых: 0,06 Выходное давление Pвых: 0,08 Выходное давление Pвых: 0,1 Выходное давление Pвых: 0,15 Выходное давление Pвых: 0,2 Выходное давление Pвых: 0,3 Выходное давление Pвых: 0,4 Выходное давление Pвых: 0,5 Выходное давление Pвых: 0,6
0,1 900 880 793 744 564
0,15 1130 1130 1120 1080 1037 934
0,2 1360 1360 1360 1360 1348 1314 1085
0,25 1582 1582 1582 1582 1582 1575 1458 1109
0,3 1816 1816 1816 1816 1816 1816 1789 1617
0,4 2270 2270 2270 2270 2270 2270 2270 2250 1878
0,5 2724 2724 2724 2724 2724 2724 2724 2724 2632 2174
0,6 3178 3178 3178 3178 3178 3178 3178 3178 3178 3164 2294
0,7 3632 3632 3632 3632 3632 3632 3632 3632 3632 3599 3287 2492
0,8 4086 4086 4086 4086 4086 4086 4086 4086 4086 4086 3948 3501
0,9 4541 4541 4541 4541 4541 4541 4541 4541 4541 4541 4502 4254
1 4995 4995 4995 4995 4995 4995 4995 4995 4995 4995 4954 4879
1,1 5736 5736 5736 5736 5736 5736 5736 5736 5736 5736 5732 5711
1,2 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500
