УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ)

УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) - Каталог ОСНА
УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) - Каталог ОСНА

Газорегуляторные пункты УГУ-OSNA-Б-РДНК-1/1-1000-СГ в блочном исполнении на базе регуляторов давления газа РДНК-У относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса, а также они предназначены для эксплуатации на сельскохозяйственных и жилых объектах во всех климатических районах.

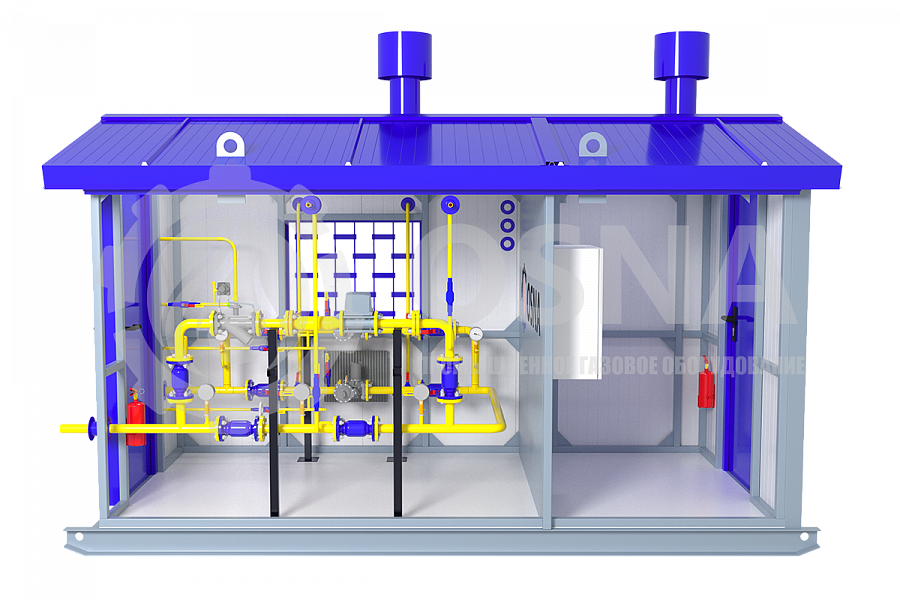

Газорегуляторный пункт УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) конструктивно представляет собой построение блочного типа, изготовленное из металла и обшитое несгораемым утеплителем, позволяющим поддерживать необходимую температуру внутри пункта. Данное построение способно оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Газорегуляторные пункты блочного типа рассчитаны на установку на открытом воздухе, благодаря чему они не требовательны к размещению в специальных помещениях.

Комплект технологического оборудования данного вида ГРПБ состоит из двух линий редуцирования газа, которые включают в себя комбинированные регуляторы давления газа РДНК-У, фильтры очистки газа ФГС-50, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью блочных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии ИРВИС, а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, СГ-ЭК-Р и ULTRAMAG*.

Блочные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.
* Габаритные размеры пунктов с разными счетчиками могут отличаться от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Б-РДНК-1/1-1000-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПБ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПБ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация. По опросному листу могут быть предоставлены габаритные чертежи для ГРПБ с разными счетчиками газа.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ)

Параметры изделия Значения
Модель регулятора РДНК-У
Рабочая среда Природный газ по ГОСТ 5542-87
Диапазон входного давления, МПа 0,05-1,2
Диапазон настройки выходного давления, кПа 2,0-5,0
Диапазон настройки отключающего устройства при повышении Pвых, кПа (1,2-1,8)Pвых
Диапазон настройки отключающего устройства при понижении Pвых, кПа (0,2-0,5)Pвых
Давление срабатывания ПСК, кПа (1,1-1,8)Pвых
Пропускная способность при максимальном входном давлении, м3/ч 1000
Неравномерность регулирования, %, не более ±10

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Б-РДНК-1/1-1000-СГ (ПГБ-02-2У1-СГ) при входном давлении, Q, м3/ч

Входное давление, МПа Пропускная способность м3/ч
0,05 55
0,1 100
0,2 175
0,3 250
0,4 330
0,5 410
0,6 500
0,9 750
1,2 1000

Технические характеристики приборов учета расхода газа серии ИРВИС

Параметры изделия Значения
Модель прибора учета расхода газа ИРВИС-Ультра-ПП-16-50-G25 ИРВИС-Ультра-ПП-16-50-100 ИРВИС-Ультра-ПП-16-50-270
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 677 1720 4679
Максимальный расход при рабочих условиях, м3/ч 39,7 101 274
Предел допускаемой относительной погрешности при рабочих условиях, % От ±0,5 до ±1,4
Питание, В 220, 24, 3,6 (автономное, срок службы элементов питания — 3 года)
Температура измеряемой среды, ºC от - 40 до +250
Температура окружающей среды, ºC от - 40 до +45
Взрывозащита 1Ex ib IIС T4 Gb X
Межповерочный интервал 3 года
Методика периодической поверки безпроливная/имитационная
