Газорегуляторные пункты УГУ-OSNA-Б-РДСК-1/1-670(1340)-СГ в блочном исполнении на базе регуляторов давления газа РДСК-50/400 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса, а также они предназначены для эксплуатации на сельскохозяйственных и жилых объектах во всех климатических районах.

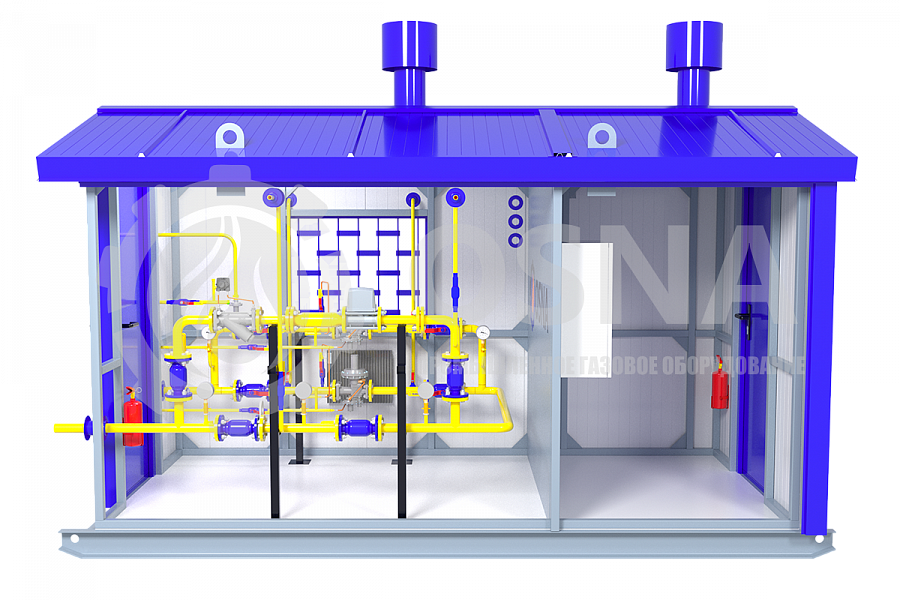

Газорегуляторный пункт УГУ-OSNA-Б-РДСК-1/1-670(1340)-СГ (ПГБ-03М-2У1-СГ) конструктивно представляет собой построение блочного типа, изготовленное из металла и обшитое несгораемым утеплителем, позволяющим поддерживать необходимую температуру внутри пункта. Данное построение способно оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Газорегуляторные пункты блочного типа рассчитаны на установку на открытом воздухе, благодаря чему они не требовательны к размещению в специальных помещениях.
Комплект технологического оборудования данного вида ГРПБ состоит из двух линий редуцирования газа, которые включают в себя комбинированные регуляторы давления газа РДСК-50/400, фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-С, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью блочных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии ИРВИС, а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, СГ-ЭК-Р и ULTRAMAG*.
Блочные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:
УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

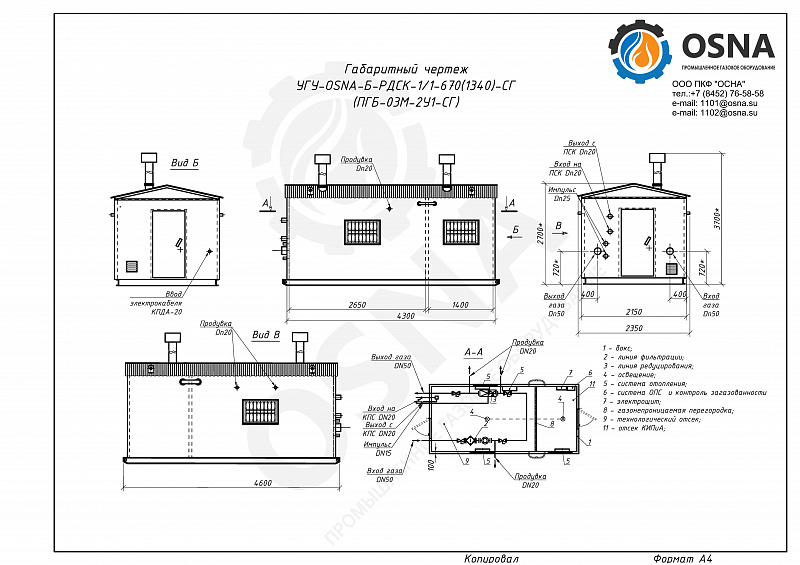

Газорегуляторные пункты УГУ-OSNA-Б-РДСК-1/1-670(1340)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПБ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПБ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация. По опросному листу могут быть предоставлены габаритные чертежи для ГРПБ с разными счетчиками газа.
Параметры изделия | Значения | ||
Модель регулятора | РДСК-50/400 | РДСК-50/400Б | РДСК-50/400М |
Регулируемая среда | природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90 | ||
Макскимальное входное давление, МПа | 1,2 (для сжиженного газа - 1,6) | ||
Диапазон настройки выходного давления, кПа | 50,0-200,0 | 200,0-300,0 | 10,0-50,0 |
Зона неравномерности регулирования, % | ±10 | ||
Диапазон настройки срабатывания автоматического отключающего устройства при повышении Pвых, кПа | 62,5-270,0 | 250,0-400,0 | 12,5-75,0 |
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвых, % от Pвых | 10,0-20,0 | ||
Диапазон настройки срабатывания автоматического отключающего устройства при понижении Pвх, кПа | (30…50)+Pвых | ||
Точность срабатывания автоматического отключающего устройства, % | ±5 | ||
Максимальная пропускная способность, м3/ч | регуляторы с седлом 10 мм - 670; регуляторы с седлом 14 мм - 1340 | ||
Средний срок службы, лет | 20 |
Рвх, МПа | Пропускная способность при Pвых=0,01 МПа | Пропускная способность при Pвых=0,03 МПа | Пропускная способность при Pвых=0,05 МПа | Пропускная способность при Pвых=0,06 МПа | Пропускная способность при Pвых=0,08 МПа | Пропускная способность при Pвых=0,1 МПа | Пропускная способность при Pвых=0,15 МПа | Пропускная способность при Pвых=0,2 МПа | Пропускная способность при Pвых=0,3 МПа |
0,05 | 53 | 50 | — | — | — | — | — | — | — |
0,08 | 97 | 90 | 78 | 66 | — | — | — | — | — |
0,1 | 110 | 110 | 110 | 91 | 69 | — | — | — | — |
0,2 | 165 | 165 | 165 | 165 | 163 | 159 | 131 | — | — |
0,3 | 225 | 225 | 225 | 225 | 225 | 225 | 217 | 198 | — |
0,4 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 249 | 231 |
0,5 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 289 |
0,6 | 335 | 335 | 335 | 335 | 335 | 335 | 335 | 335 | 329 |
0,7 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 | 390 |
0,8 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 | 440 |
0,9 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
1 | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 |
1,1 | 638 | 638 | 638 | 638 | 638 | 638 | 638 | 638 | 638 |
1,2 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 |
Рвх, МПа | Пропускная способность при Pвых=0,01 МПа | Пропускная способность при Pвых=0,03 МПа | Пропускная способность при Pвых=0,05 МПа | Пропускная способность при Pвых=0,06 МПа | Пропускная способность при Pвых=0,08 МПа | Пропускная способность при Pвых=0,1 МПа | Пропускная способность при Pвых=0,15 МПа | Пропускная способность при Pвых=0,2 МПа | Пропускная способность при Pвых=0,3 МПа |
0,05 | 106 | 100 | — | — | — | — | — | — | — |
0,08 | 195 | 181 | 156 | 132 | — | — | — | — | — |
0,1 | 220 | 220 | 220 | 185 | 137 | — | — | — | — |
0,2 | 335 | 335 | 335 | 335 | 328 | 318 | 264 | — | — |
0,3 | 450 | 450 | 450 | 450 | 450 | 450 | 435 | 392 | — |
0,4 | 520 | 520 | 520 | 520 | 520 | 520 | 520 | 495 | 430 |
0,5 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 585 |
0,6 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 | 670 |
0,7 | 780 | 780 | 780 | 780 | 780 | 780 | 780 | 780 | 780 |
0,8 | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 | 890 |
0,9 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
1 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 | 1170 |
1,1 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 | 1270 |
1,2 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 | 1340 |
Параметры изделия | Значения | ||
Модель прибора учета расхода газа | ИРВИС-Ультра-ПП-16-50-G25 | ИРВИС-Ультра-ПП-16-50-100 | ИРВИС-Ультра-ПП-16-50-270 |
Измеряемая среда | Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы | ||
Номинальный диаметр ПП, мм | 50 | ||
Максимальный расход при стандартных условиях, м3/ч | 677 | 1720 | 4679 |
Максимальный расход при рабочих условиях, м3/ч | 39,7 | 101 | 274 |
Предел допускаемой относительной погрешности при рабочих условиях, % | От ±0,5 до ±1,4 | ||
Питание, В | 220, 24, 3,6 (автономное, срок службы элементов питания — 3 года) | ||
Температура измеряемой среды, ºC | от - 40 до +250 | ||
Температура окружающей среды, ºC | от - 40 до +45 | ||
Взрывозащита | 1Ex ib IIС T4 Gb X | ||
Межповерочный интервал | 3 года | ||
Методика периодической поверки | безпроливная/имитационная |
