Газорегуляторные пункты УГУ-OSNA-Б-РДУ-1/1-150(300,124)-СГ в блочном исполнении на базе регуляторов давления газа РДУ-32 относятся к категории газорегуляторных пунктов промышленного значения. Областью применения данных устройств являются системы газоснабжения районов, магистральные газопроводы, промышленные, сельскохозяйственые и коммунальные объекты, являющиеся крупными потребителями газового ресурса, а также они предназначены для эксплуатации на сельскохозяйственных и жилых объектах во всех климатических районах.

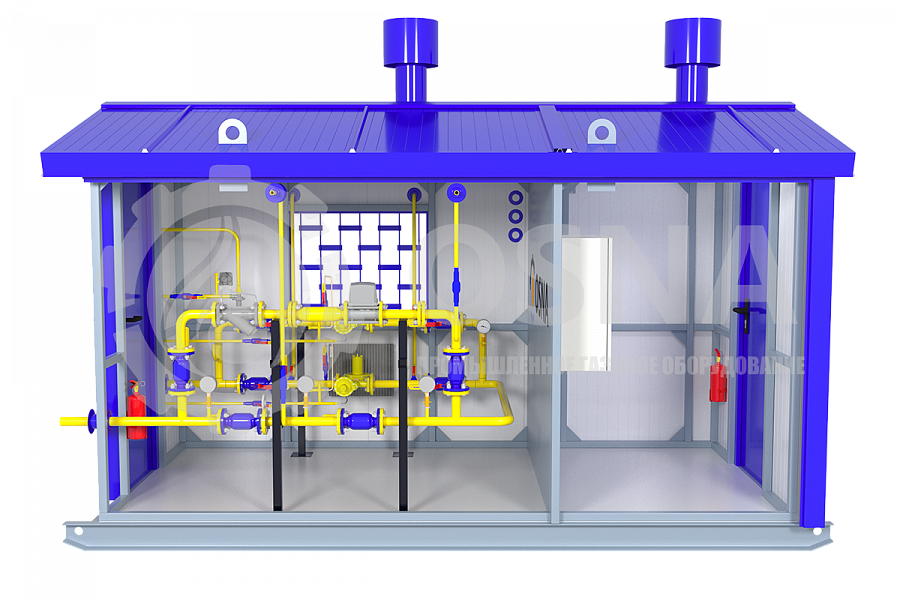

Газорегуляторный пункт УГУ-OSNA-Б-РДУ-1/1-150(300,124)-СГ (ПГБ-300-01-СГ) конструктивно представляет собой построение блочного типа, изготовленное из металла и обшитое несгораемым утеплителем, позволяющим поддерживать необходимую температуру внутри пункта. Данное построение способно оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Газорегуляторные пункты блочного типа рассчитаны на установку на открытом воздухе, благодаря чему они не требовательны к размещению в специальных помещениях.

Комплект технологического оборудования данного вида ГРПБ состоит из двух линий редуцирования газа, которые включают в себя комбинированные регуляторы давления газа РДУ-32, фильтры очистки газа ФГ-50/32, позволяющие очистить газ от механической пыли и нежелательных примесей, и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной клапан КПС-Н, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы. Наличие в конструкции газорегуляторного пункта резервной линии редуцирования обеспечивает высокую безопасность в эксплуатации и бесперебойное функционирование установки в аварийных ситуациях или во время проведения ремонтных работ основной линии. Отличительной особенностью блочных пунктов такого типа является наличие в наборе технологического оборудования приборов учета расхода газа, предназначенных для определения расхода газового топлива, протекающего через газовую систему, и вследствие этого для ведения контроля затрат и коммерческого учета. Наши изделия изготавливаются с приборами учета серии ИРВИС, а также возможна установка счетчиков КИ-СТГ, РСГ-Сигнал, СТГ, СГ-ЭК-Р и ULTRAMAG*.

Блочные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:

  • снижение высокого и среднего входного давления до требуемого низкого давления;
  • поддержание постоянства низких, находящихся в установленном интервале показателей давления газа в автоматическом режиме;
  • автоматическое прекращение подачи газа при возникновении аварийных ситуаций, вызванных повышенным или пониженным давлением газа;
  • фильтрация газового сырья от нежелательных примесей, способствующих быстрому износу технологического оборудования и их выходу из строя.

УГУ изготавливаются в различных модификациях, зависящих от следующих параметров:

  • тип и состав газа;
  • давление газа на входе и выходе;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.
* Габаритные размеры пунктов с разными счетчиками могут отличаться от указанных на схеме.

Газорегуляторные пункты УГУ-OSNA-Б-РДУ-1/1-150(300,124)-СГ изготовлены из прочного металла, а по требованию клиента может быть установлен несгораемый утеплитель, позволяющий удержать необходимую температуру воздуха внутри ГРПБ. В зависимости от пожеланий заказчика и условий эксплуатации, наши устройства могут быть доукомплектованы нестандартным оборудованием, позволяющим расширить и оптимизировать функционал ГРПБ. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация. По опросному листу могут быть предоставлены габаритные чертежи для ГРПБ с разными счетчиками газа.

Технические характеристики газорегуляторных пунктов УГУ-OSNA-Б-РДУ-1/1-150(300,124)-СГ (ПГБ-300-01-СГ)

Параметры изделия УГУ-OSNA-Б-РДУ-1/1-150-СГ УГУ-OSNA-Б-РДУ-1/1-300-СГ УГУ-OSNA-Б-РДУ-1/1-124-СГ
Модель регулятора РДУ-32/4 РДУ-32/6 РДУ-32/10
Регулируемая среда природный газ по ГОСТ 5542-87
Диаметр седла регулятора, мм 4 6 10
Рабочий диапазон входных давлений, Мпа 0,01-1,2 0,01-1,2 0,01-0,03
Максимальная пропускная способность, м3/ч 150 300 124
Диапазон настройки выходного давления Pвых, кПа 1,2-3,0
Диапазон настройки срабатывания ПСК при превышении максиального выходного давления, кПа 0,4-0,5
Диапазон настройки срабатывания ПЗК при повышении Pвых, кПа 2,9-3,6
Диапазон настройки срабатывания ПЗК при понижении Pвых, кПа 1,1-1,4
Средний срок эксплуатации, лет 20

Пропускная способность газорегуляторных пунктов УГУ-OSNA-Б-РДУ-1/1-150(300,124)-СГ (ПГБ-300-01-СГ) при входном давлении, Q, м3/ч

Входное давление, МПа УГУ-OSNA-Б-РДУ-1/1-150-СГ УГУ-OSNA-Б-РДУ-1/1-300-СГ УГУ-OSNA-Б-РДУ-1/1-124-СГ
0,05 12 23 28
0,1 23 35 50
0,2 31 65 90
0,3 43 77 124
0,4 52 97 -
0,5 62 129 -
0,6 72 155 -
0,7 85 174 -
0,8 100 206 -
0,9 110 232 -
1 125 258 -
1,2 150 300 -

Технические характеристики приборов учета расхода газа серии ИРВИС

Параметры изделия Значения
Модель прибора учета расхода газа ИРВИС-Ультра-ПП-16-50-G25 ИРВИС-Ультра-ПП-16-50-100 ИРВИС-Ультра-ПП-16-50-270
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 677 1720 4679
Максимальный расход при рабочих условиях, м3/ч 39,7 101 274
Предел допускаемой относительной погрешности при рабочих условиях, % От ±0,5 до ±1,4
Питание, В 220, 24, 3,6 (автономное, срок службы элементов питания — 3 года)
Температура измеряемой среды, ºC от - 40 до +250
Температура окружающей среды, ºC от - 40 до +45
Взрывозащита 1Ex ib IIС T4 Gb X
Межповерочный интервал 3 года
Методика периодической поверки безпроливная/имитационная

Параметры регулятора
