УГУ-OSNA-У-Ш-Ирвис-677(1720,4679)

УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) - Каталог ОСНА
УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) - Каталог ОСНА
УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) - Каталог ОСНА

Универсальная установка учета газа УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе счетчиков газа ИРВИС ультразвукового типа, определяющих количество используемого газового ресурса путем измерения разности прохождения ультразвуковых волн, пущенных по направлению потока и против него.

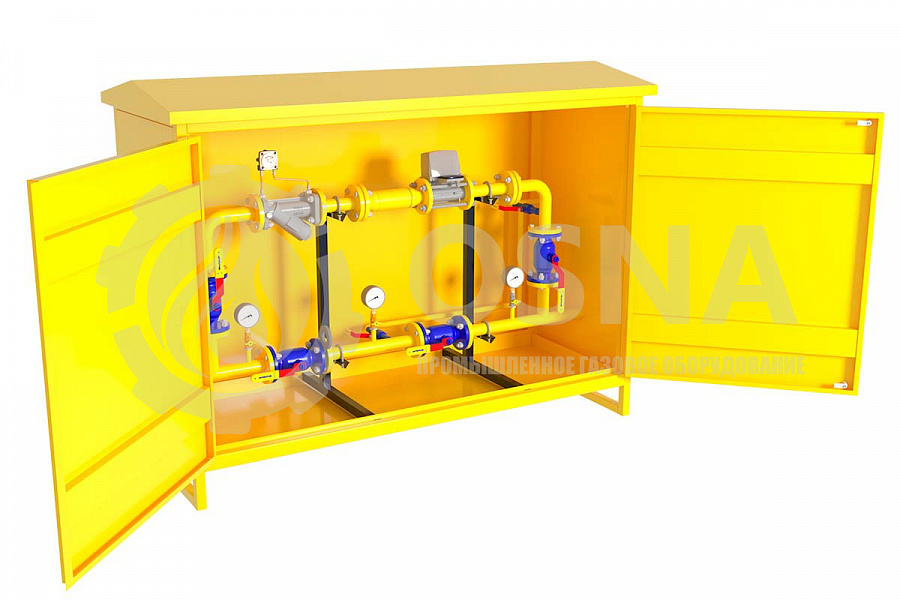

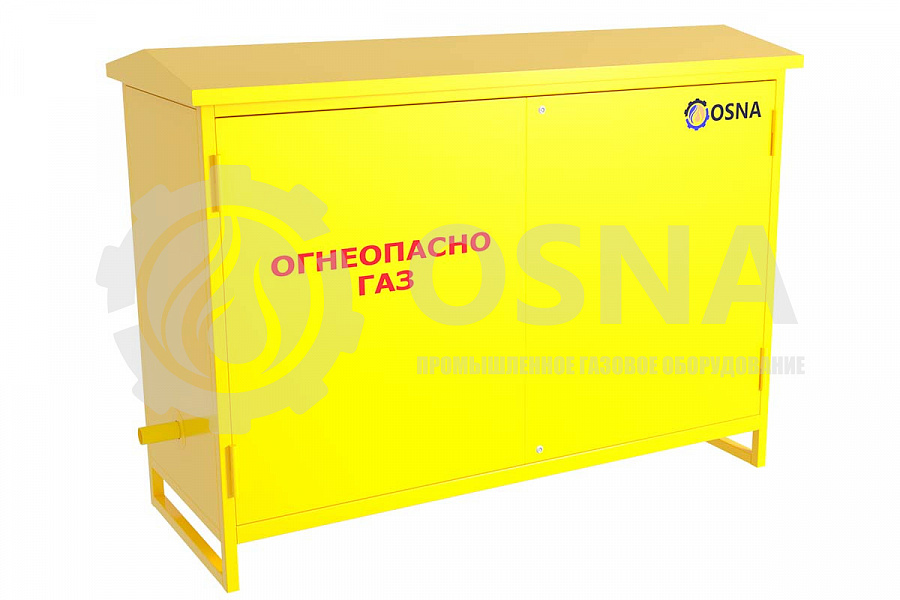

Узел учета газа УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) конструктивно представляет собой комплект технологического оборудования, содержащийся в металлическом шкафу, способному оградить содержащийся в нем комплект оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Шкаф изготовлен из прочного и несгораемого материала, окрашенного современным порошковым методом, благодаря чему покрытие получается более твёрдым, износостойким и прочным, что гарантирует качество покраски на более долгий интервал времени, а также конструкция, окрашенная таким способом, становится более устойчива к воздействию внешних факторов.

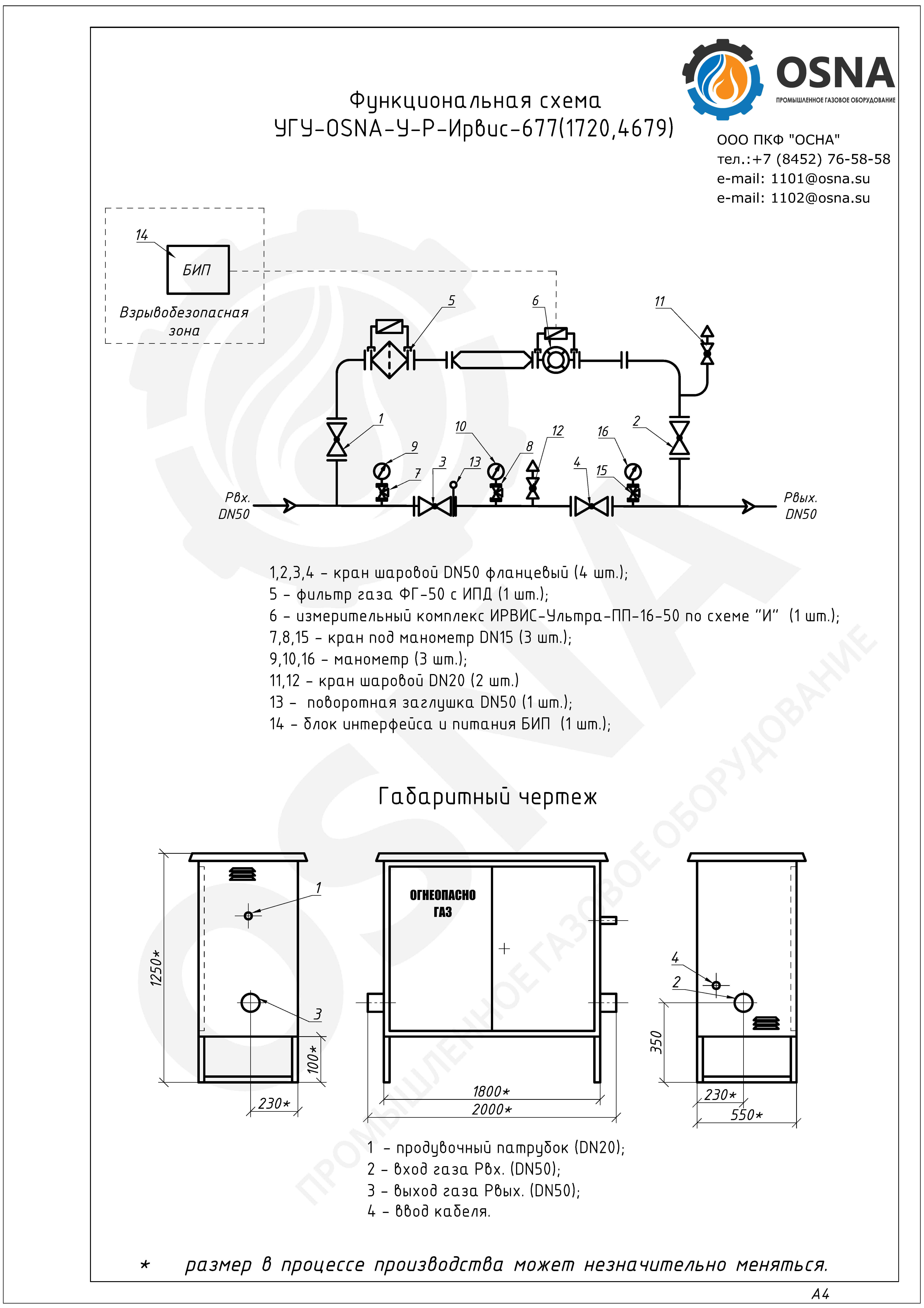

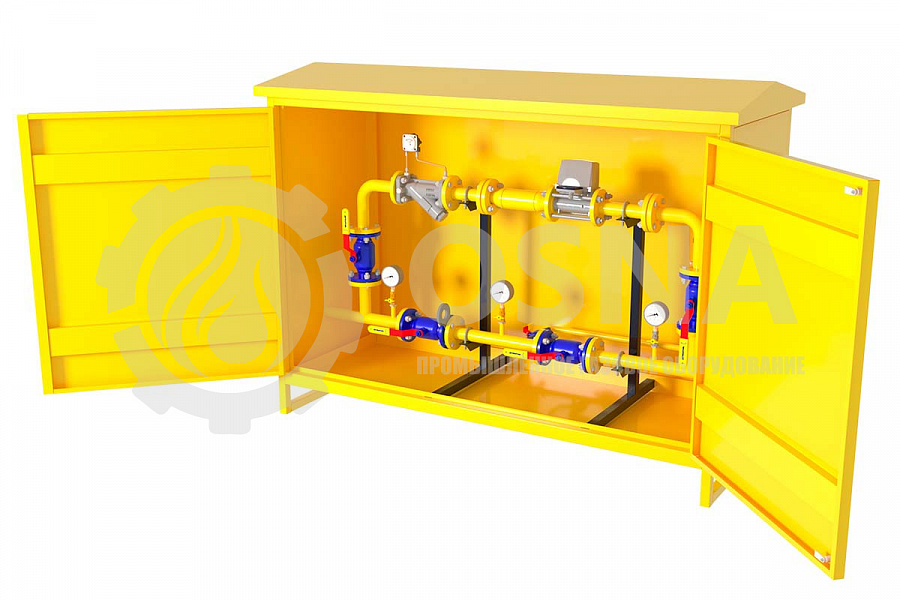

Комплект технологического оборудования данного вида ШУУРГ включает в себя измерительный комплекс ИРВИС-Ультра-ПП-16-50, фильтр очистки газа ФГ-50, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему, а также блок интерфейса и питания БИП, преобразующий переменный ток сети в постоянный, который используют остальные компоненты системы.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

ШУУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Ш-Ирвис-677(1720,4679) по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри ШУУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики узлов учета газа УГУ-OSNA-У-Ш-Ирвис-677(1720,4679)

Параметры изделия УГУ-OSNA-У-Ш-Ирвис-677 УГУ-OSNA-У-Ш-Ирвис-1720 УГУ-OSNA-У-Ш-Ирвис-4679
Модель прибора учета расхода газа ИРВИС-Ультра-ПП-16-50-G25 ИРВИС-Ультра-ПП-16-50-100 ИРВИС-Ультра-ПП-16-50-270
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 677 1720 4679
Максимальный расход при рабочих условиях, м3/ч 39,7 101 274
Предел допускаемой относительной погрешности при рабочих условиях, % От ±0,5 до ±1,4
Питание, В 220, 24, 3,6 (автономное, срок службы элементов питания — 3 года)
Температура измеряемой среды, ºC от - 40 до +250
Температура окружающей среды, ºC от - 40 до +45
Взрывозащита 1Ex ib IIС T4 Gb X
Межповерочный интервал 3 года
Методика периодической поверки безпроливная/имитационная

Параметры регулятора
