УГУ-OSNA-У-Ш-КИ-СТГ-400

УГУ-OSNA-У-Ш-КИ-СТГ-400 - Каталог ОСНА
УГУ-OSNA-У-Ш-КИ-СТГ-400 - Каталог ОСНА
УГУ-OSNA-У-Ш-КИ-СТГ-400 - Каталог ОСНА

Универсальная установка учета газа УГУ-OSNA-У-Ш-КИ-СТГ-400 предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе измерительных комплексов КИ-СТГ-РС с ротационными счетчиками газа РСГ-Сигнал, выполняющих свои функции путем подсчета оборотов роторов, впоследствии их количество позволяет рассчитать расход газа с использованием известных для каждого прибора данных и коэффициента преобразования.

Узел учета газа УГУ-OSNA-У-Ш-КИ-СТГ-400 конструктивно представляет собой комплект технологического оборудования, содержащийся в металлическом шкафу, способному оградить содержащийся в нем комплект оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Шкаф изготовлен из прочного и несгораемого материала, окрашенного современным порошковым методом, благодаря чему покрытие получается более твёрдым, износостойким и прочным, что гарантирует качество покраски на более долгий интервал времени, а также конструкция, окрашенная таким способом, становится более устойчива к воздействию внешних факторов.

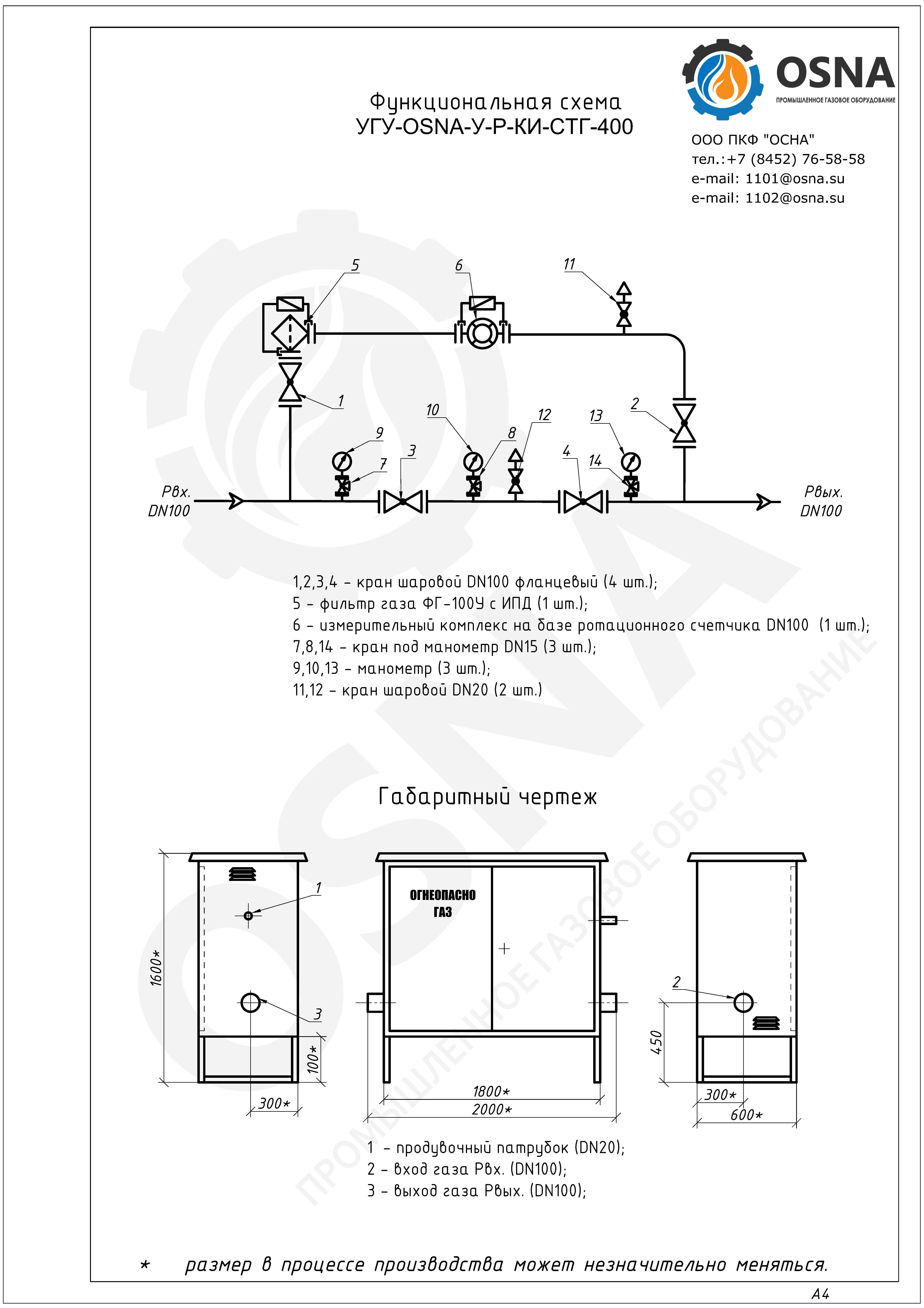

Комплект технологического оборудования данного вида ШУУРГ включает в себя измерительный комплекс КИ-СТГ на базе ротационного счетчика РСГ-Сигнал с корректорами объема газа, предназначенными для приведения параметров среды к стандартным условиям в автоматическом режиме с целью более точного измерения расхода газового ресурса, фильтр очистки газа ФГ-100У с ИПД, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

ШУУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Ш-КИ-СТГ-400 по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри ШУУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики узлов учета газа УГУ-OSNA-У-Ш-КИ-СТГ-400

Параметры изделия Значения
Модель прибора учета расхода газа КИ-СТГ-РС-XX с ротационным счетчиком РСГ-Сигнал
Измеряемая среда природный газа по ГОСТ 5542, сухой нефтяной газ по ГОСТ Р 8.615 и другие неагрессивные, сухие и очищенные газы (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 100
Максимальный расход при стандартных условиях, м3/ч 16-400
Максимальное давление, МПа 1,6
Температура окружающей среды, ºC от -40 до +60
Рабочие диапазоны измерения абсолютного или избыточного давления от 0,1 до 0,16; от 0,1 до 0,25; от 0,1 до 0,4; от 0,15 до 0,6; от 0,25 до 1; (от 0,1 до 1)***; от 0,4 до 1,6; (от 0,16 до 1,6)***
Взрывозащита 1ExibIIAT6
Электропитание, В автономное питание - 3,6; внешнее питание - 12
Межповерочный интервал, лет 6
