УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250)

УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) - Каталог ОСНА
УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) - Каталог ОСНА
УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) - Каталог ОСНА

Универсальная установка учета газа УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе измерительных комплексов СГ-ЭК-Р с ротационными счетчиками газа, выполняющих свои функции путем подсчета оборотов роторов, впоследствии их количество позволяет рассчитать расход газа с использованием известных для каждого прибора данных и коэффициента преобразования.

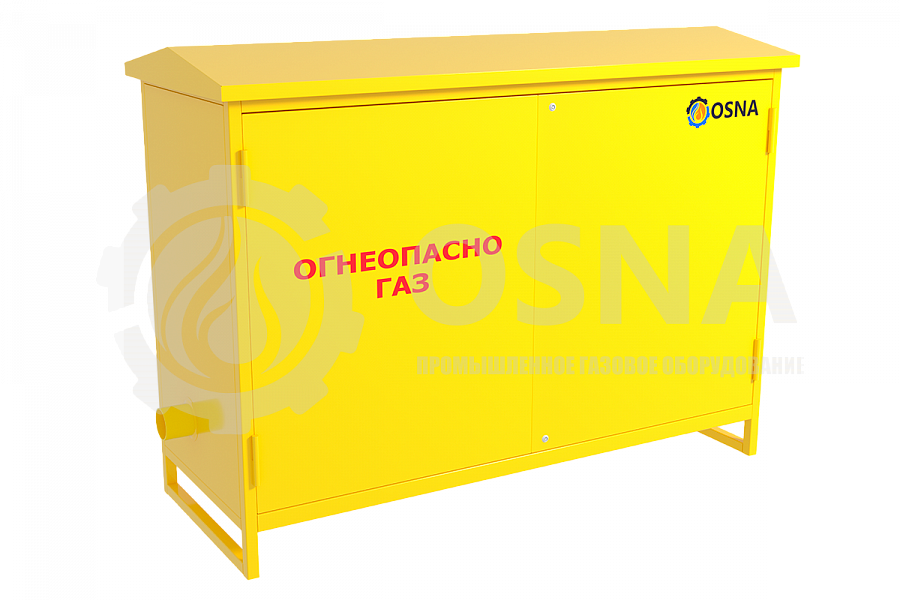

Узел учета газа УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) конструктивно представляет собой комплект технологического оборудования, содержащийся в металлическом шкафу, способному оградить содержащийся в нем комплект оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Шкаф изготовлен из прочного и несгораемого материала, окрашенного современным порошковым методом, благодаря чему покрытие получается более твёрдым, износостойким и прочным, что гарантирует качество покраски на более долгий интервал времени, а также конструкция, окрашенная таким способом, становится более устойчива к воздействию внешних факторов.

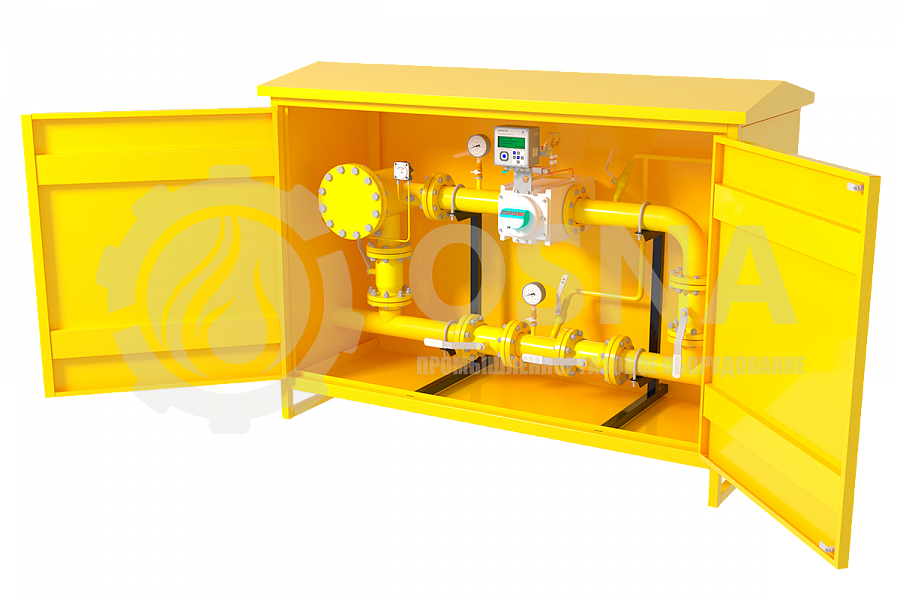

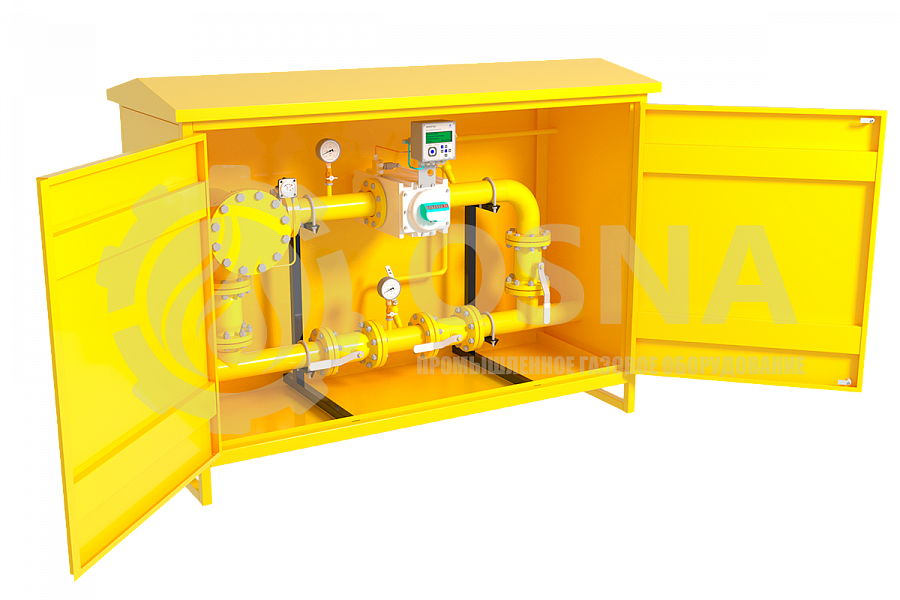

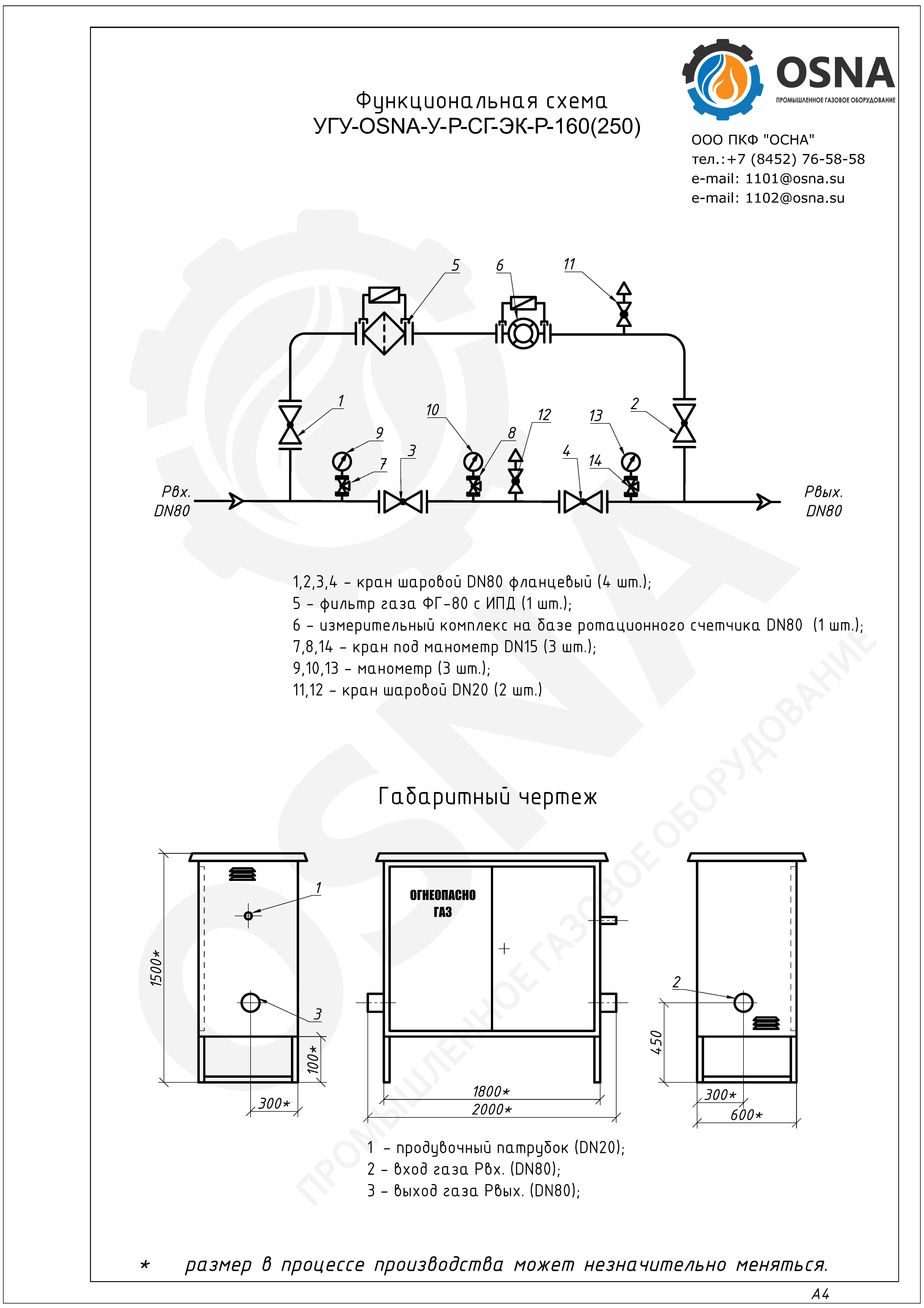

Комплект технологического оборудования данного вида ШУУРГ включает в себя измерительный комплекс СГ-ЭК-Р на базе ротационных счетчиков с корректорами объема газа ЕК270 или ЭК270, предназначенные для приведения параметров среды к стандартным условиям в автоматическом режиме с целью более точного измерения расхода газового ресурса, фильтр очистки газа ФГ-80, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

ШУУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250) по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри ШУУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики узлов учета газа УГУ-OSNA-У-Ш-СГ-ЭК-Р-160(250)

Параметры изделия УГУ-OSNA-У-Ш-СГ-ЭК-Р-160 УГУ-OSNA-У-Ш-СГ-ЭК-Р-250
Модель прибора учета расхода газа СГ-ЭК-Р-160/1.6 СГ-ЭК-Р-250/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 80
Максимальный расход при стандартных условиях, м3/ч 160 250
Диапазон расходов 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5

Параметры регулятора
