УГУ-OSNA-У-Ш-Ultramag-272

УГУ-OSNA-У-Ш-Ultramag-272 - Каталог ОСНА
УГУ-OSNA-У-Ш-Ultramag-272 - Каталог ОСНА
УГУ-OSNA-У-Ш-Ultramag-272 - Каталог ОСНА

Универсальная установка учета газа УГУ-OSNA-У-Ш-Ultramag-272 предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе счетчиков газа ULTRAMAG ультразвукового типа, определяющих количество используемого газового ресурса путем измерения разности прохождения ультразвуковых волн, пущенных по направлению потока и против него.

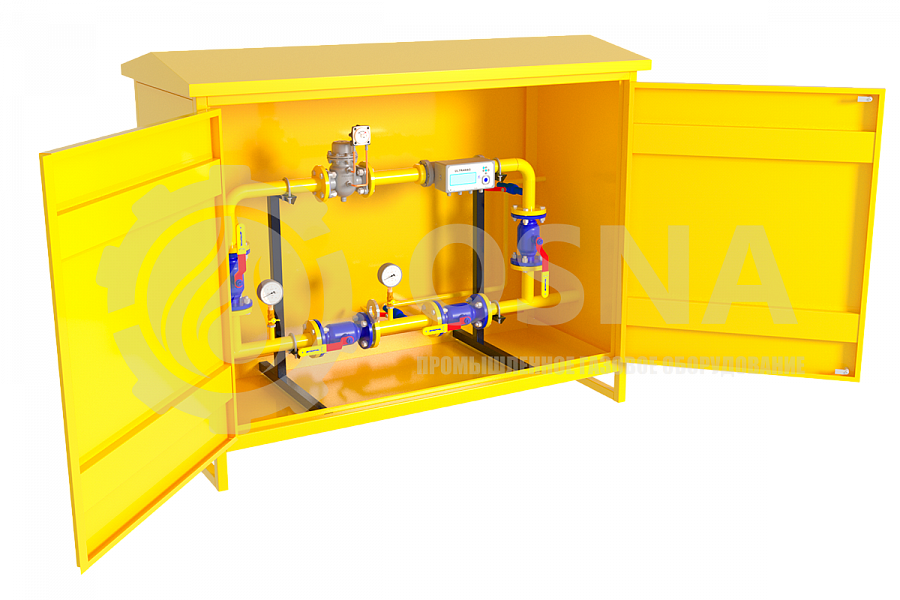

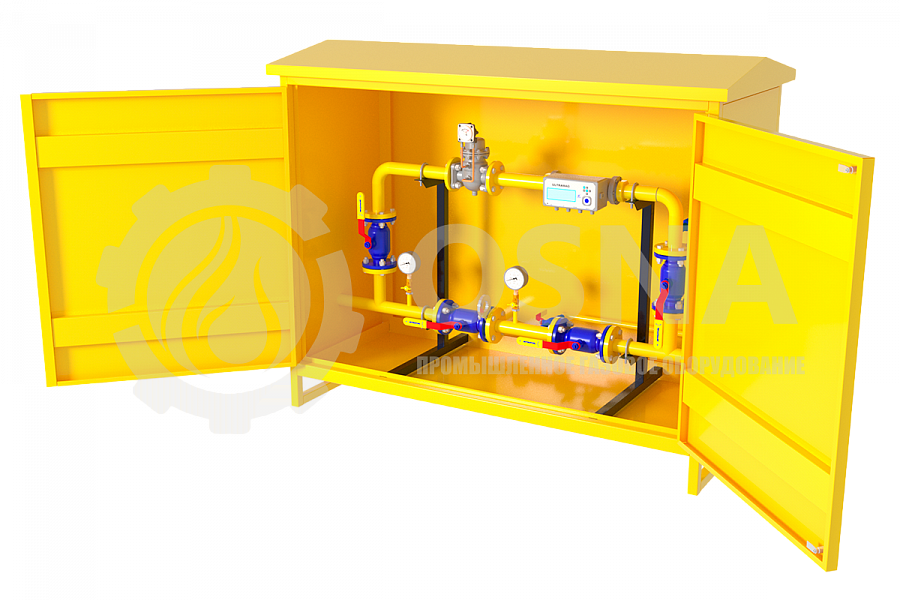

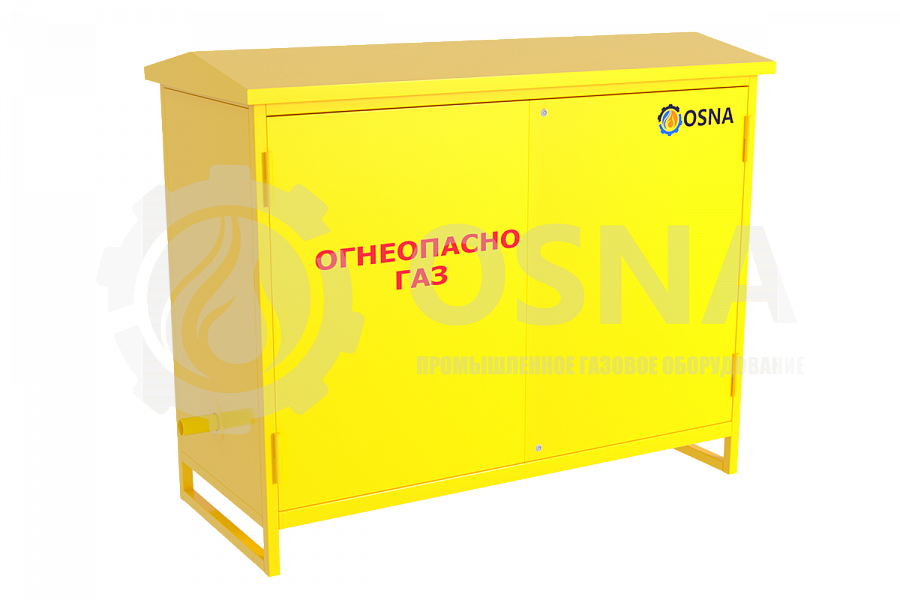

Узел учета газа УГУ-OSNA-У-Ш-Ultramag-272 конструктивно представляет собой комплект технологического оборудования, содержащийся в металлическом шкафу, способному оградить содержащийся в нем комплект оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие. Шкаф изготовлен из прочного и несгораемого материала, окрашенного современным порошковым методом, благодаря чему покрытие получается более твёрдым, износостойким и прочным, что гарантирует качество покраски на более долгий интервал времени, а также конструкция, окрашенная таким способом, становится более устойчива к воздействию внешних факторов.

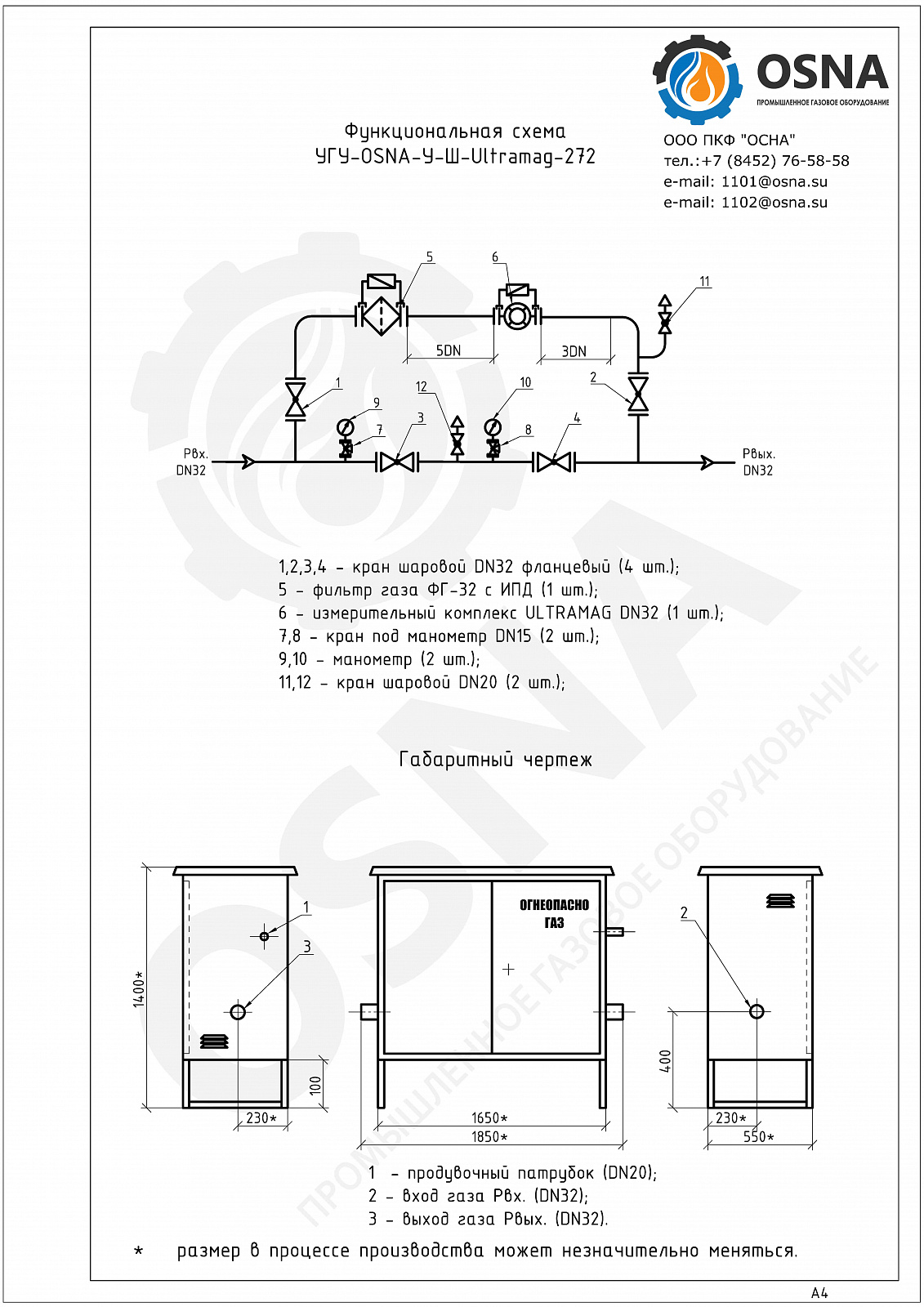

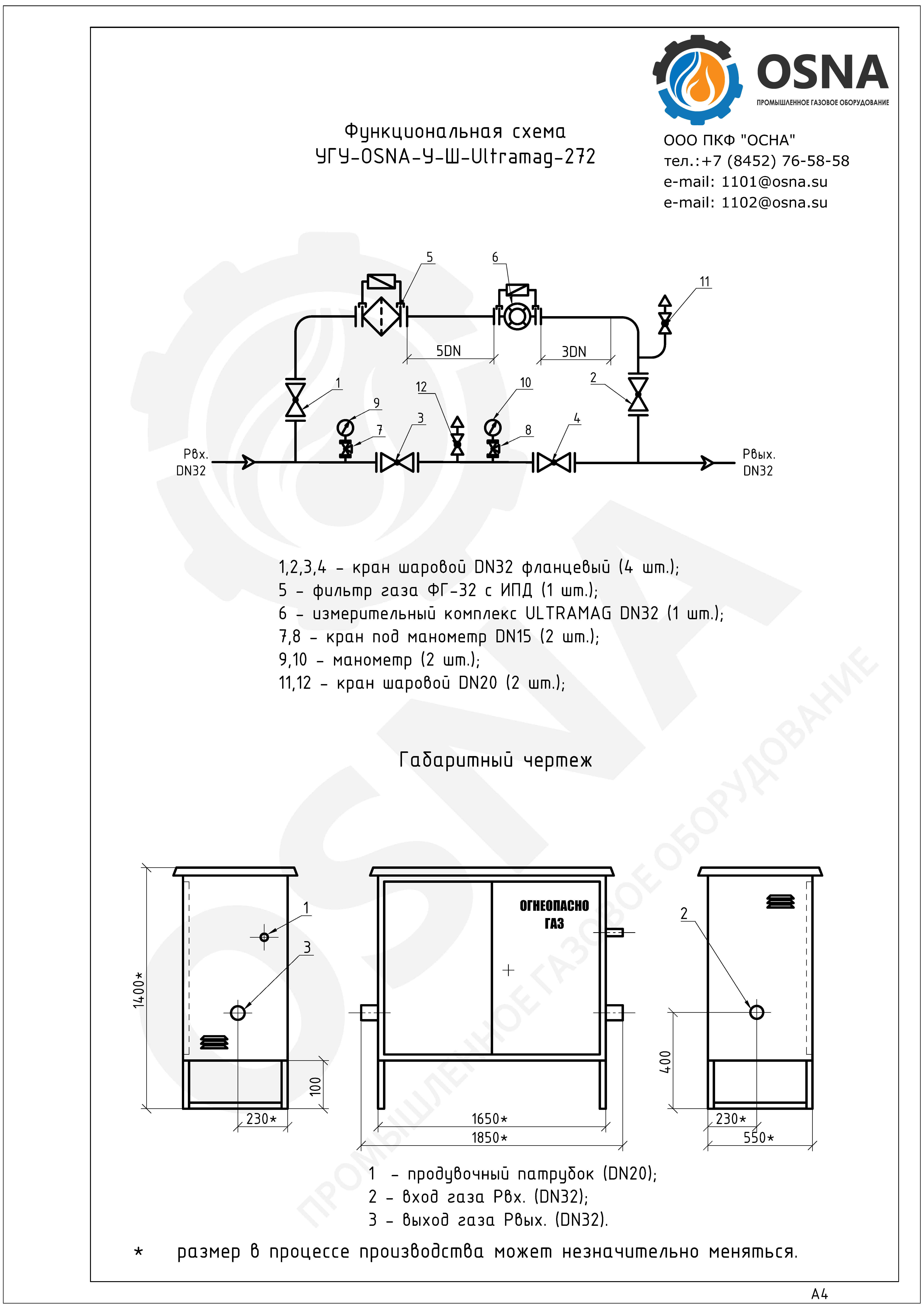

Комплект технологического оборудования данного вида ШУУРГ включает в себя измерительный комплекс ULTRAMAG DN32-G10, фильтр очистки газа ФГ-50, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему, а также блок интерфейса и питания БИП, преобразующий переменный ток сети в постоянный, который используют остальные компоненты системы.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

ШУУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Ш-Ultramag-272 по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри ШУУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические параметры узлов учета газа УГУ-OSNA-У-Ш-Ultramag-272

Параметры изделия Значения
Модель прибора учета расхода газа ULTRAMAG DN32-G10
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 32
Минимальный расход при абсолютном давлении P = 100 кПа, м3/ч 0,04
Минимальный расход при абсолютном давлении P = 1700 кПа, м3/ч 0,68
Максимальный расход при абсолютном давлении P = 100 кПа, м3/ч 16
Максимальный расход при абсолютном давлении P = 1700 кПа, м3/ч 272
Порог чувствительности, м3/ч, не более 0,33Qmin
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов от Qmin до 0,05Qmax, % ±1,7 / ±2 / ±1,2 / ±0,7 (после калибровки на высоком давлении)
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов от 0,05Qmax до Qmax, % ±0,7 / ±1 / ±0,75 / ±0,5 (после калибровки на высоком давлении)
Пределы допускаемой относительной погрешности измерений давления, % ±0,4
Диапазон измерений температуры, ºC от -40 до +60
Пределы допускаемой относительной погрешности измерений температуры, % ±0,1
Пределы допускаемой относительной погрешности вычисления объема приведенного к стандартным условиям, % ±0,05
Потребляемая мощность, мВт, не более 3
Питание, В 3,0-3,9
Атмосферное давление, кПа 84-106,7
Температура окружающей среды, ºC от -40 до +60
Взрывозащита 1ExibIIВT4GbX / 1ExibIIВT3GbХ
Средний срок службы, лет 15
Методика периодической поверки
