Универсальная установка учета газа УГУ-OSNA-У-Р-Ирвис-677(1720,4679) предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе счетчиков газа ИРВИС ультразвукового типа, определяющих количество используемого газового ресурса путем измерения разности прохождения ультразвуковых волн, пущенных по направлению потока и против него.

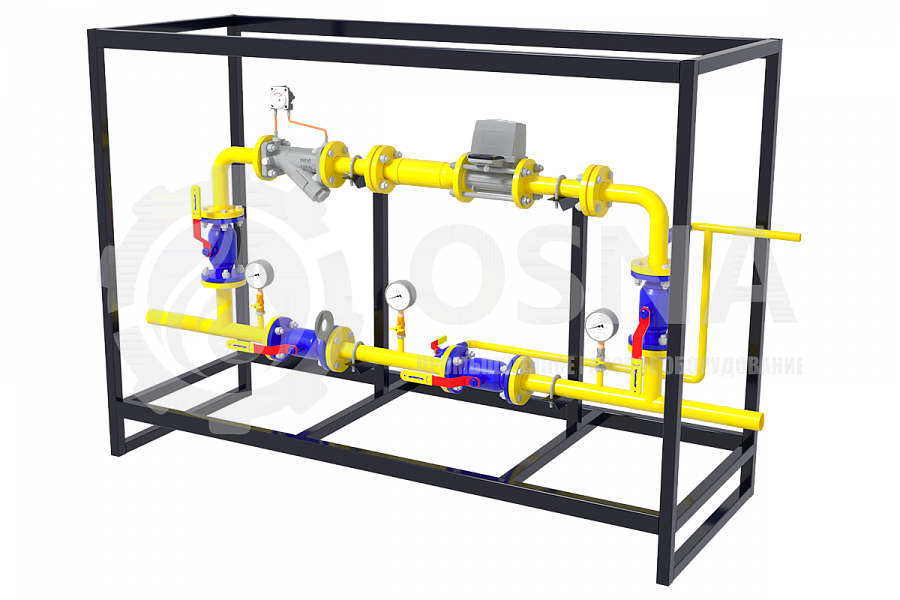

Узел учета газа УГУ-OSNA-У-Р-Ирвис-677(1720,4679) конструктивно представляет собой комплект газового оборудования, необходимого для выполнения основных функций пунктов учета расхода газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

Комплект технологического оборудования данного вида УУРГ включает в себя измерительный комплекс ИРВИС-Ультра-ПП-16-50, фильтр очистки газа ФГ-50, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему, а также блок интерфейса и питания БИП, преобразующий переменный ток сети в постоянный, который используют остальные компоненты системы.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

УУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Р-Ирвис-677(1720,4679) по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри УУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики узлов учета газа УГУ-OSNA-У-Р-Ирвис-677(1720,4679)

Параметры изделия УГУ-OSNA-У-Р-Ирвис-677 УГУ-OSNA-У-Р-Ирвис-1720 УГУ-OSNA-У-Р-Ирвис-4679
Модель прибора учета расхода газа ИРВИС-Ультра-ПП-16-50-G25 ИРВИС-Ультра-ПП-16-50-100 ИРВИС-Ультра-ПП-16-50-270
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 50
Максимальный расход при стандартных условиях, м3/ч 677 1720 4679
Максимальный расход при рабочих условиях, м3/ч 39,7 101 274
Предел допускаемой относительной погрешности при рабочих условиях, % От ±0,5 до ±1,4
Питание, В 220, 24, 3,6 (автономное, срок службы элементов питания — 3 года)
Температура измеряемой среды, ºC от - 40 до +250
Температура окружающей среды, ºC от - 40 до +45
Взрывозащита 1Ex ib IIС T4 Gb X
Межповерочный интервал 3 года
Методика периодической поверки безпроливная/имитационная

Параметры регулятора
