УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250)

УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250) - Каталог ОСНА
УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250) - Каталог ОСНА

Универсальная установка учета газа УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250) предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе измерительных комплексов СГ-ЭК-Р с ротационными счетчиками газа, выполняющих свои функции путем подсчета оборотов роторов, впоследствии их количество позволяет рассчитать расход газа с использованием известных для каждого прибора данных и коэффициента преобразования.

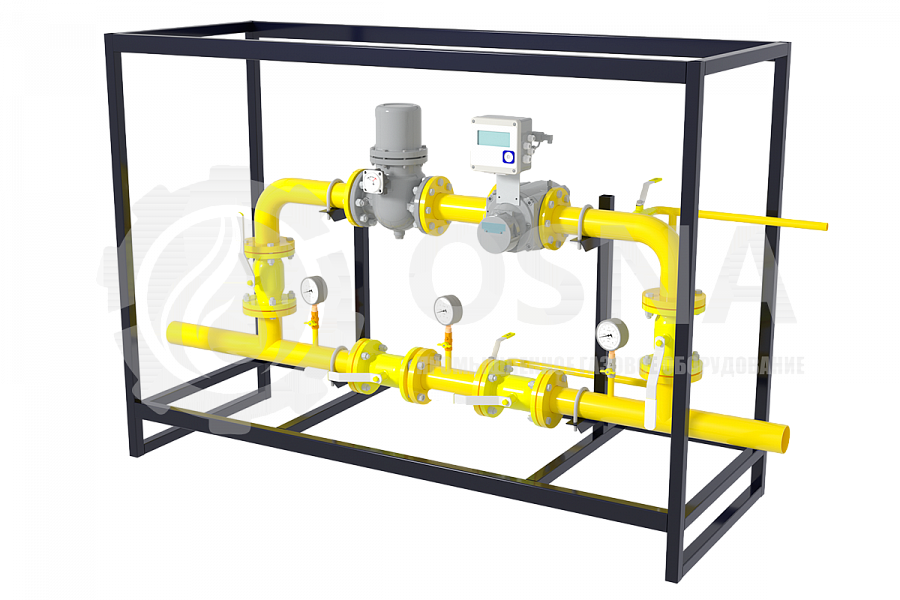

Узел учета газа УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250) конструктивно представляет собой комплект газового оборудования, необходимого для выполнения основных функций пунктов учета расхода газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

Комплект технологического оборудования данного вида УУРГ включает в себя измерительный комплекс СГ-ЭК-Р на базе ротационных счетчиков с корректорами объема газа ЕК270 или ЭК270, предназначенные для приведения параметров среды к стандартным условиям в автоматическом режиме с целью более точного измерения расхода газового ресурса, фильтр очистки газа ФГ-80, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

УУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250) по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри УУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические характеристики узлов учета газа УГУ-OSNA-У-Р-СГ-ЭК-Р-160(250)

Параметры изделия УГУ-OSNA-У-Р-СГ-ЭК-Р-160 УГУ-OSNA-У-Р-СГ-ЭК-Р-250
Модель прибора учета расхода газа СГ-ЭК-Р-160/1.6 СГ-ЭК-Р-250/1.6
Измеряемая среда природный газа по ГОСТ 5542 и другие неагрессивных, сухих и очищенных газов (воздух, азот, аргон и др., за исключением кислорода)
Номинальный диаметр ПП, мм 80
Максимальный расход при стандартных условиях, м3/ч 160 250
Диапазон расходов 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:250
Максимальное давление, МПа 1,6
Температура измеряемой среды, ºC от −23 до + 60
Температуры измеряемой среды, при которых объем газа приводится к стандартным условиям, ºC от −23 до +60
Температура окружающей среды, ºC от −40 до +60
Взрывозащита 1Ex ib IIB T4 Gb X
Электропитание от двух литиевых элементов питания; от внешних источников
Межповерочный интервал, лет 5
