Универсальная установка учета газа УГУ-OSNA-У-Р-Ultramag-272 предназначена для измерения расхода протекающего через систему газа, выполнения контроля и регистрации таких его параметров, как давление, температура и других физико-химических свойств среды. Данный пункт сконструирован на основе счетчиков газа ULTRAMAG ультразвукового типа, определяющих количество используемого газового ресурса путем измерения разности прохождения ультразвуковых волн, пущенных по направлению потока и против него.

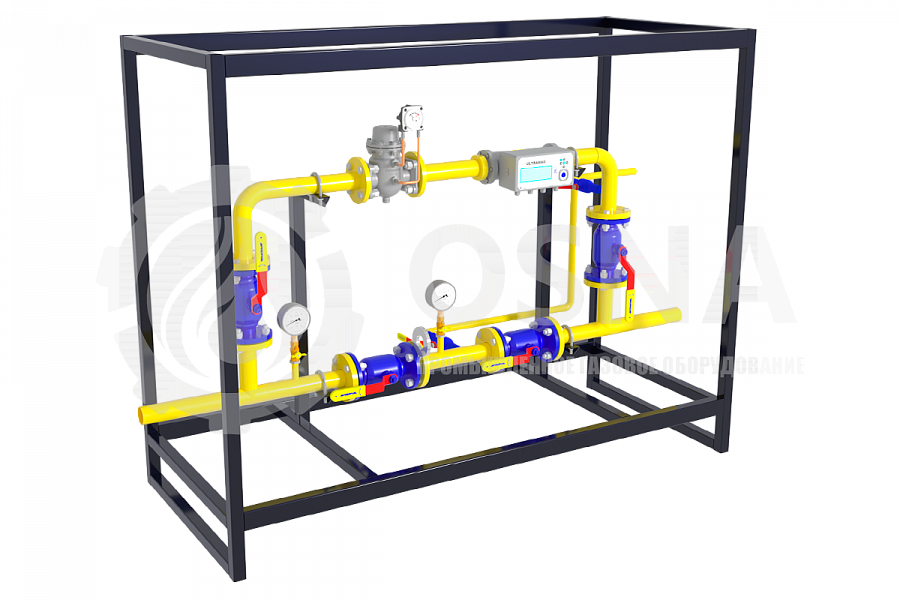

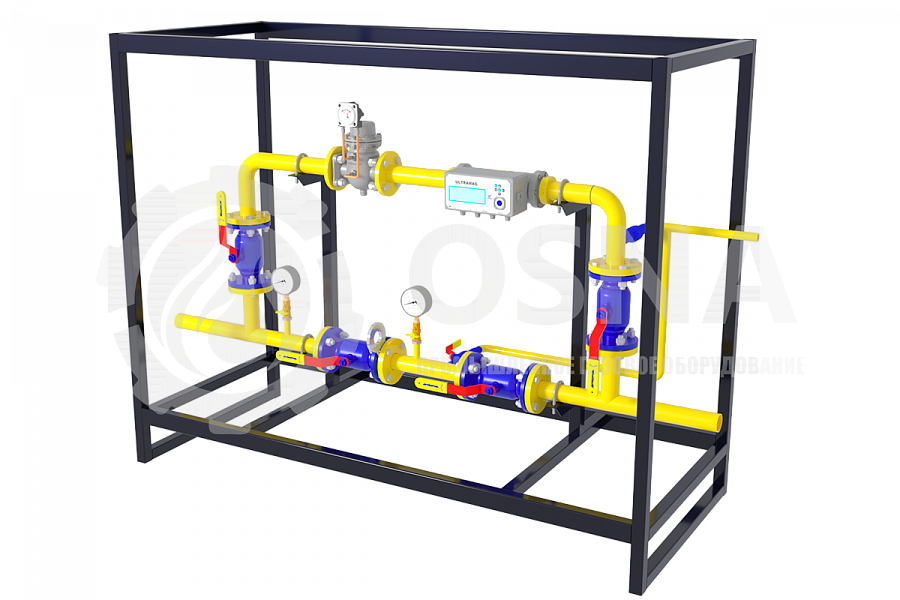

Узел учета газа УГУ-OSNA-У-Р-Ultramag-272 конструктивно представляет собой комплект газового оборудования, необходимого для выполнения основных функций пунктов учета расхода газа, который монтируется на сварной конструкции рамного типа, изготовленной из прочного металла. Покраска конструкции производится современным порошковым методом, благодаря чему ее покрытие получается более твёрдым, износостойким и прочным, таким образом, применение данного метода гарантирует качество покраски на более долгий интервал времени, а конструкция становится более устойчива к воздействию внешних факторов. Важной особенностью газорегуляторной установки на раме является требовательность к её расположению непосредственно в отапливаемом газифицируемом сооружении, имеющем трехразовое вентиляционное обеспечение и соответствующее стандартам по технике безопасности.

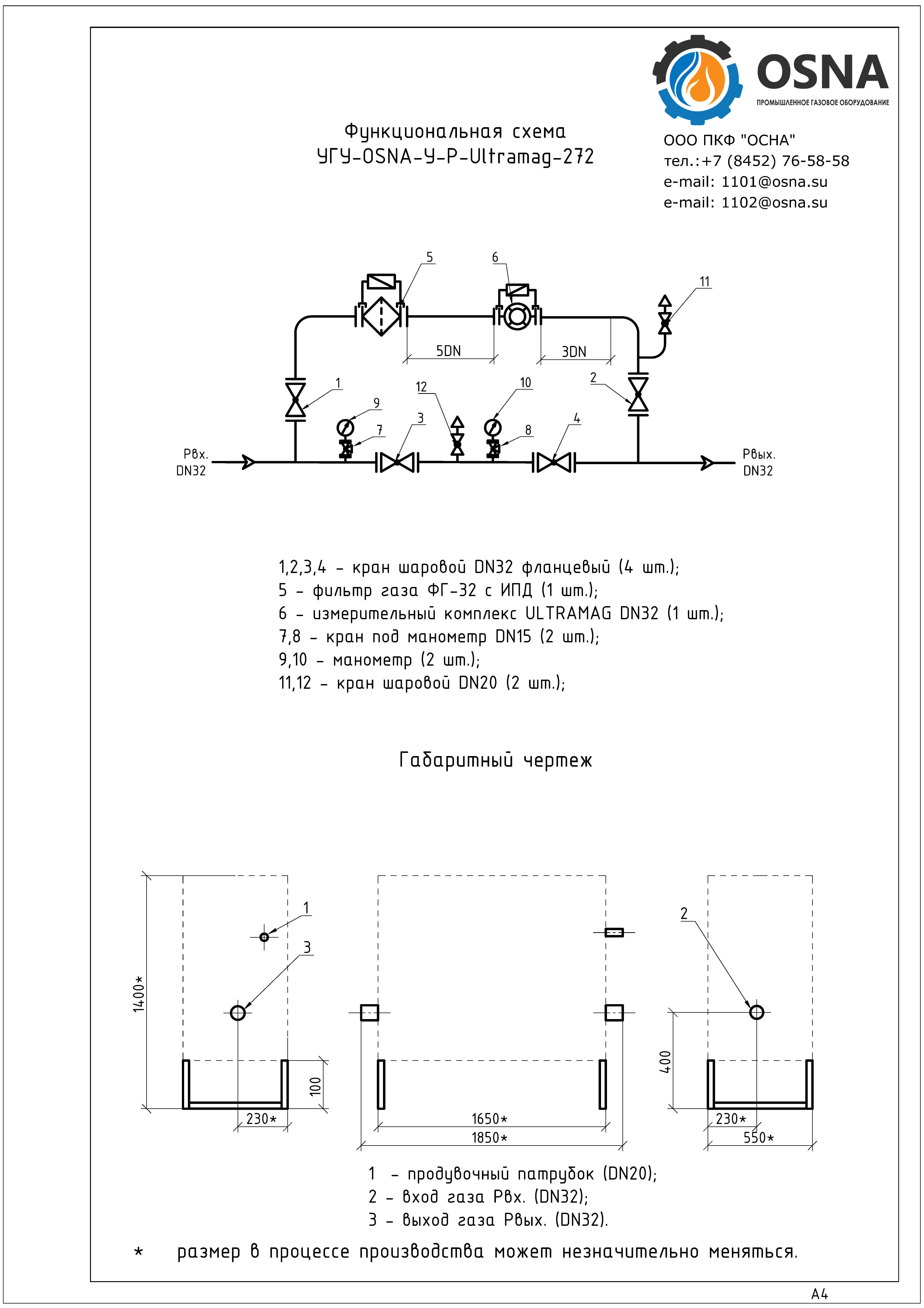

Комплект технологического оборудования данного вида УУРГ включает в себя измерительный комплекс ULTRAMAG DN32-G10, фильтр очистки газа ФГ-50, позволяющий очистить газ от механической пыли и нежелательных примесей, манометры, предназначенные для измерения давления протекающей через установку среды, комплект запорно-регулирующей арматуры, необходимый для контроля подачи газового ресурса в систему, а также блок интерфейса и питания БИП, преобразующий переменный ток сети в постоянный, который используют остальные компоненты системы.

Узлы учета расхода газа в газораспределительных сетях способны выполнять следующие функции:

  • определение расхода газового сырья, проходящего через систему, и учет рабочего объема;
  • фиксирование температуры, давления среды и других её характеристик в зависимости от состава комплекта технологического оборудования;
  • анализ компонентов среды и ее качества, вычисление плотности, процентного соотношения влаги и других параметров на основе полученных сведений;
  • хранение и архивирование информации, возможна настройка ее передачи на удаленное устройство.

УУРГ изготавливаются в различных модификациях в зависимости от нескольких параметров:

  • тип и состав газа;
  • пропускная способность;
  • направление потока газа на входном/выходном газопроводе;
  • объем контролирующих параметров телеметрии;
  • типы источников тепла для обогрева (отопления);
  • сейсмичность района эксплуатации;
  • климатическое исполнение.

Универсальная установка учета расхода газа УГУ-OSNA-У-Р-Ultramag-272 по требованию заказчика может быть укомплектована несгораемым утеплителем, позволяющим удержать необходимую температуру воздуха внутри УУРГа, а также другим нестандартным оборудованием, позволяющим расширить и оптимизировать функционал пункта. При покупке нашего изделия, клиенту предоставляется вся необходимая справочно-техническая документация.

Технические параметры узлов учета газа УГУ-OSNA-У-Р-Ultramag-272

Параметры изделия Значения
Модель прибора учета расхода газа ULTRAMAG DN32-G10
Измеряемая среда Природный газ, попутный нефтяной газ, воздух, азот, водяной пар и др. неагрессивные газы
Номинальный диаметр ПП, мм 32
Минимальный расход при абсолютном давлении P = 100 кПа, м3/ч 0,04
Минимальный расход при абсолютном давлении P = 1700 кПа, м3/ч 0,68
Максимальный расход при абсолютном давлении P = 100 кПа, м3/ч 16
Максимальный расход при абсолютном давлении P = 1700 кПа, м3/ч 272
Порог чувствительности, м3/ч, не более 0,33Qmin
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов от Qmin до 0,05Qmax, % ±1,7 / ±2 / ±1,2 / ±0,7 (после калибровки на высоком давлении)
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов от 0,05Qmax до Qmax, % ±0,7 / ±1 / ±0,75 / ±0,5 (после калибровки на высоком давлении)
Пределы допускаемой относительной погрешности измерений давления, % ±0,4
Диапазон измерений температуры, ºC от -40 до +60
Пределы допускаемой относительной погрешности измерений температуры, % ±0,1
Пределы допускаемой относительной погрешности вычисления объема приведенного к стандартным условиям, % ±0,05
Потребляемая мощность, мВт, не более 3
Питание, В 3,0-3,9
Атмосферное давление, кПа 84-106,7
Температура окружающей среды, ºC от -40 до +60
Взрывозащита 1ExibIIВT4GbX / 1ExibIIВT3GbХ
Средний срок службы, лет 15
Методика периодической поверки

Параметры регулятора
