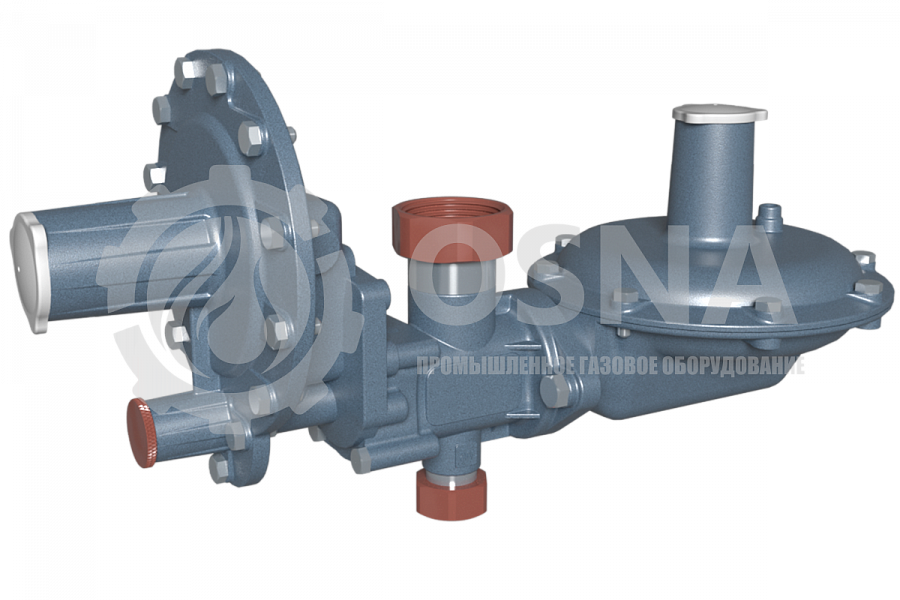

Регулятор давления газа РДГК 10 (10М)

Регуляторы давления газа РДГК-10(10М) используются в системах бытового газоснабжения. Областью применения данных устройств являются частные и многоквартирные дома, а их установка в жилых зданиях возможна благодаря малым габаритам и небольшим пропускным способностям.

Регулятор давления газа бытовой РДГК-10(10М) способен выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Вид климатического исполнения регулятора – УХЛ2 по ГОСТ 15150-69, что позволяет использовать его при температурах от -40оС до 60оС в условиях, схожими с условиями открытого воздуха, за исключением влияния солнечных лучей и осадков, т.е. под навесами.

Редукторы серии РДГК оснащены устройством для автоматического отключения подачи газа свыше допустимых выходного давления, а также фильтром сеткой, пылеуловителем, препятствующим попаданию в прибор механической пыли и иных частиц, способствующих худшему качеству работы регулятора и его быстрому выходу из строя.

Технические характеристики регуляторов давления серии РДГК-10 (РДГК-10М)

Параметр изделия РДГК-10 РДГК-10М
Рабочая среда природный газ по ГОСТ 5542-87, газовая фаза газа сжиженного по ГОСТ 20448-90
Диапазон входного давления, МПа 0,05–0,6 0,05–0,6
Диапазон настройки выходного давления, кПа 1,5–2,0 1,5–2,0
Давление срабатывания отключающего устройства при повышении Pвых, кПа 3,5-5,0 2,4-3,2
Давление срабатывания отключающего устройства при понижении Pвых, кПа 0,3-1,0 0,3–1,0
Пропускная способность при максимальном входном давлении, м3 15,5 90
Неравномерность регулирования, %, не более ±10 ±10
Условный проход входного патрубка Ду, мм 10 10
Условный проход выходного патрубка Ду, мм 20 20
Присоединительная резьба, дюйм G3/4-B G3/4-B
Строительная длина, мм 220 220
Масса, кг, не более 4 4

Пропускная способность регуляторов серии РДГК-10(10М) при входном давлении, Q, м3/ч.

Pвх, МПа РДГК-10 РДГК-10М
0,05 4 16
0,1 8 25
0,2 9 40
0,3 11 55
0,4 13 70
0,5 14 80
0,6 15,5 90
