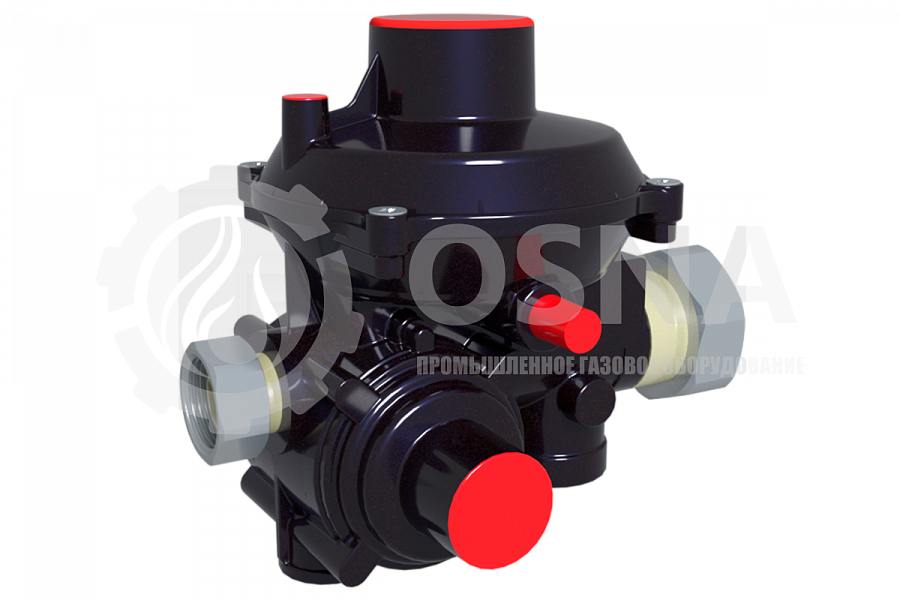

Регуляторы давления газа FE-10(25), RF-10(25), Venio-A15(35)

Регуляторы давления газа типа RF, FE, Venio-A предназначены для редуцирования показателей среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, вне зависимости от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений. В целях обеспечения высокой стабильности работы данного вида регуляторов - разработана двухступенчатая система редукции давления.

Регуляторы серий RF, FE, Venio-A используются в системах бытового газоснабжения. Вид климатического исполнения регуляторов УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от -40 до +60 ºС с относительной влажностью 95% при +35 ºС без конденсации влаги.

В регуляторах типа FE, RF и Venio-A реализована защита от:

- падения давления во входном или выходном патрубках;
- чрезмерного превышения давления газа при внезапном ограничении отбора газа;
- чрезмерного превышения давления газа, вызванного неисправностью регулятора;
- механических загрязнений газа и конденсата.

FE-10, FE-25 - регуляторы в угловом исполнении.
FE-10L, FE-25L - регуляторы в прямом исполнении.
Регуляторы Venio-A поставляются в прямом и угловом исполнении.

В стандартном исполнении регуляторы FE-25 и FE-10 изготавливаются с настойками выходного давления 2,0 кПа. Перенастроить выходное давление возможно только в условиях завода-изготовителя.

Технические характеристики регуляторов давления серии Venio-A, RF, FE.

Параметры изделия
Venio-A15(35) RF-10 (25) FE-10 (25)
Регулируемая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от –40 до +60
Диапазон входного давления, МПа 0,05-0,6
Выходное давление, кПа 2,0-3,0 2 1,3-18
Давление срабатывания запорного клапана при повышении Рвых, кПа 3,5-4,5 3,7-4,6 3,5-22
Давление срабатывания сбросного клапана, кПа 3,15-4,0 2,9-3,4 2-12
Расход Qmax при минимальном входном давлении, м3/ч
14/35 10/25 10/25
Расход Qmax при максимальном входном давлении, м3/ч
15/35 10/25 10/25
Масса, кг, не более 1,5 1,5 1,7
Межремонтный интервал (ТР,ТО) 3
Средний срок службы, до списания, лет 30 17 12
Гарантийный срок эксплуатации, лет 5

Пропускная способность регуляторов серии Venio-A, RF, FE при входном давлении, Q, м3/ч.

Значение Pвх, МПа Venio-A15 Venio-A35 RF-10 RF-25 FE-10 FE-25
0,05 14 32 9 20 9 20
0,1 15 35 10 25 10 25
0,2 15 35 10 25 10 25
0,3 15 35 10 25 10 25
0,4 15 35 10 25 10 25
0,5 15 35 10 25 10 25
0,6 15 35 10 25 10 25
