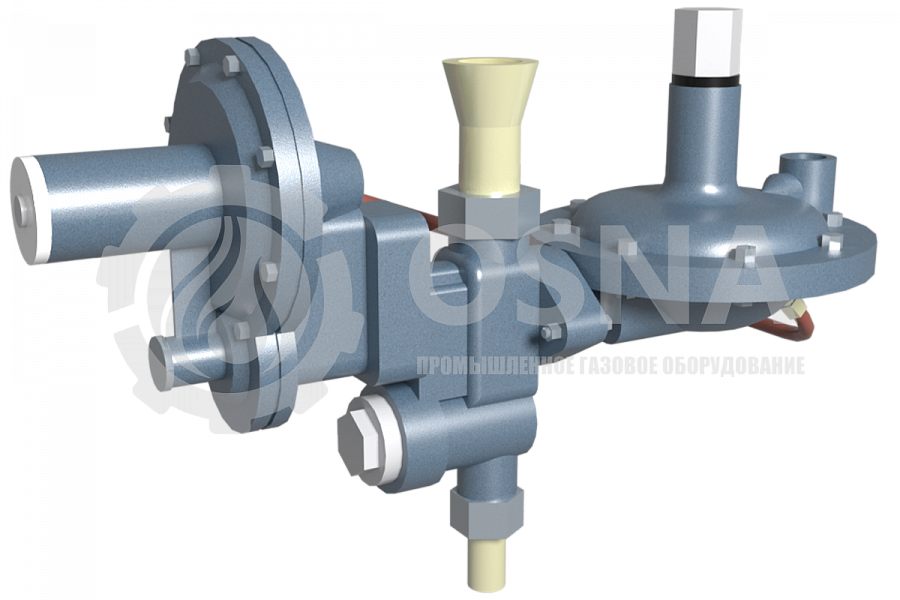

Регуляторы давления газа РДГД-20 (20М)

Регулятор давления газа РДГД способен выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Современный, модифицированный регулятор давления газа марки РДГД разработан для снижения и автоматического поддержания давления газа на заданном уровне не смотря на смену показателей входного давления газа и расхода. Используются данные приборы в системах газоснабжения городов, сельских населенных пунктов и прочих объектах бытового газораспределения.

Корпус регулятора выполнен из конструкционного алюминия и изготовлен для климатического исполнения УХЛ2 по ГОСТ 15150 с T° окружающей среды -40+45°. Детали корпуса выполнены из алюминия АК7ч (ГОСТ 1583-93).

Средний срок службы регуляторов давления серии РДГД составляет не менее 15 лет. Назначенный срок службы - не менее 40 лет.

Наша компания предлагает клиентам регуляторы давления серии РДГД следующих модификаций: РДГД-20, РДГД-20М-1,2(0,6), РДГД-20М1-1,2(0,6, 0,3), РДГД-20М2-1,2(0,6, 0,3), РДГД-20М3-1,2(0,6, 0,3).

Технические параметры регуляторов давления газа РДГД-20, РДГД-20М, РДГД-20М1

Параметры изделия РДГД-20 РДГД-20М-1,2 РДГД-20М-0,6 РДГД-20М1-1,2 РДГД-20М1-0,6 РДГД-20М1-0,3
Рабочая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 0,3 1,2 0,6 1,2 0,6 0,3
Диаметр седла, мм 3
3 5 3 5 7
Номинальное выходное давление, кПа 2,0–2,5 1,0-2,0
Зона неравномерности регулирования, % ±10
Давление срабатывания предохранительного сбросного клапана при повышении максимально установленного, кПа 0,3–0,8 0,2-0,6
Диапазон настройки отключения подачи газа при повышении выходного давления, кПа 3,0–4,5 1,5-2,8
Диапазон настройки отключения подачи газа при понижении выходного давления, кПа 0,6–1,1 0,3-0,7
Точность срабатывания отключающего устройства, % ±10
Длина, мм, не более 418 440
Ширина, мм, не более 166 166
Высота, мм, не более 276 305
Строительная длина L, мм 246±1,5
Ду входного штуцера, мм 15
Ду выходного штуцера, мм 32
Масса, кг, не более 5,5

Технические параметры регуляторов давления РДГД-20М2, РДГД-20М3

Параметры изделия РДГД-20М2-1,2 РДГД-20М2-0,6 РДГД-20М2-0,3 РДГД-20М3-1,2 РДГД-20М3-0,6 РДГД-20М3-0,3
Рабочая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа 1,2 0,6 0,3 1,2 0,6 0,3
Диаметр седла, мм 3 5 7 3 5 7
Номинальное выходное давление, кПа 2,5-3,5 3,5-5,0
Зона неравномерности регулирования, % ±10
Давление срабатывания предохранительного сбросного клапана при повышении максимально установленного, кПа 0,3-0,8
Диапазон настройки отключения подачи газа при повышении выходного давления, кПа 3,5-5,5 4,5-7,5
Диапазон настройки отключения подачи газа при понижении выходного давления, кПа 0,6–1,1 0,6–1,1
Точность срабатывания отключающего устройства, % ±10
Длина, мм, не более 418
Ширина, мм, не более 166
Высота, мм, не более 276
Строительная длина L, мм 246±1,5
Ду входного штуцера, мм 15
Ду выходного штуцера, мм 32
Масса, кг, не более 6,2

Пропускная способность регуляторов РДГД-20, РДГД-20М при входном давлении, Q, м3/ч.

Входное давление,МПа РДГД-20 седло 3 мм РДГД-20М седло 3 мм РДГД-20М седло 5 мм
0,05 6,5 4,5 9
0,1 12 9 18
0,2 20 13,5 28
0,3 30 18 40
0,4 - 28 46
0,5 - 34 58
0,6 - 40 70
0,7 - 43 -
0,8 - 46 -
0,9 - 52 -
1 - 58 -
1,1 - 66 -
1,2 - 70 -

Пропускная способность регуляторов РДГД-20М1, РДГД-20М2, РДГД-20М3 при входном давлении, Q, м3/ч.

Входное давление,МПа РДГД-20М1(М2,М3) седло 3 мм РДГД-20М1(М2,М3) седло 5 мм РДГД-20М1(М2,М3) седло 7 мм
0,05 4,5 9 18
0,1 9 18 34
0,2 13,5 28 58
0,3 18 40 70
0,4 28 46 -
0,5 34 58 -
0,6 40 70 -
0,7 43 - -
0,8 46 - -
0,9 52 - -
1 58 - -
1,1 66 - -
1,2 70 - -
