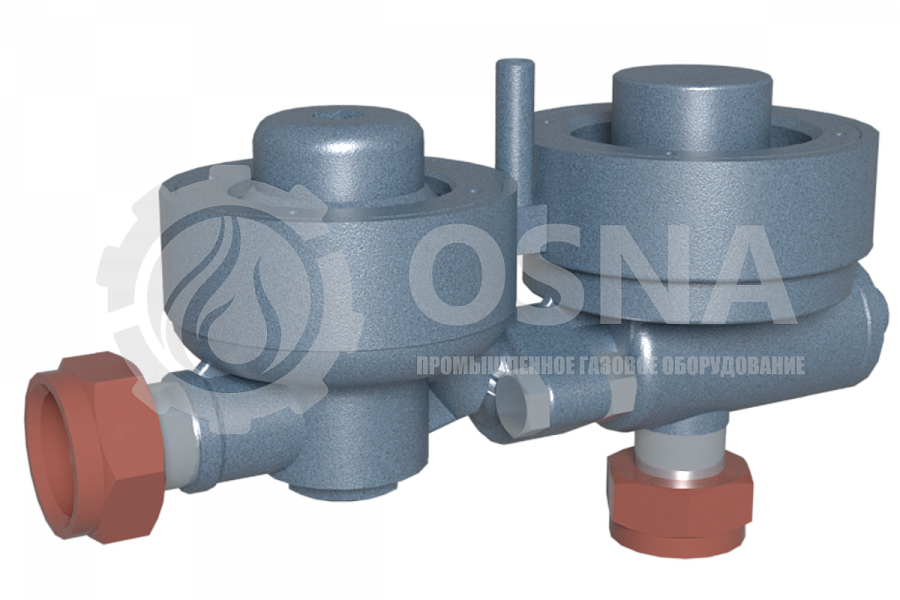

Регулятор давления газа РДГБ-6

Регуляторы давления газа серии РДГБ-6 предназначены для редуцирования высокого и/или среднего давления на низкое, автоматической стабилизации выходного давления на заданном уровне, независимо от изменений входного давления и расхода, а также автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении/понижении выходного давления свыше допустимых значений.

Регуляторы РДГБ-6 предназначены для установки в газорегуляторных пунктах, ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Технические характеристики регуляторов давления серии РДГБ-6

Параметры изделия Значения
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход (выход), мм 12 (12)
Рабочий диапазон входных давлений, МПа 0,05-1,2
Диапазон настройки выходного давления, кПа 2,2
Давление срабатнывания ПСК, кПа 2,75
Давление срабатнывания ПЗК при повышении Pвых, кПа -
Давление срабатывания ПЗК при понижении  Pвых, кПа 1,0-2,0
Пропускная способность при максимальном входном давлении, м³/час 6
Длина, мм 200
Ширина, мм 82
Высота, мм 100
Масса, кг, не более 1,2
Срок службы, лет 15

Пропускная способность регуляторов серии РДГБ-6 при входном давлении, Q, м3/ч.

Входное давление, МПа Пропускная способность, м3/ч
0,05 6
0,1 6
0,2 6
0,3 6
0,4 6
0,5 6
0,6 6
