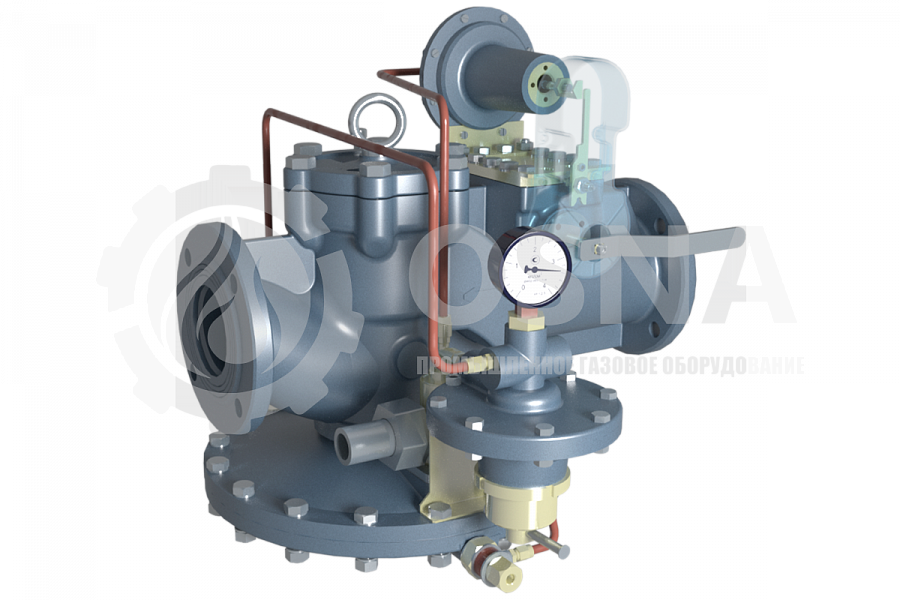

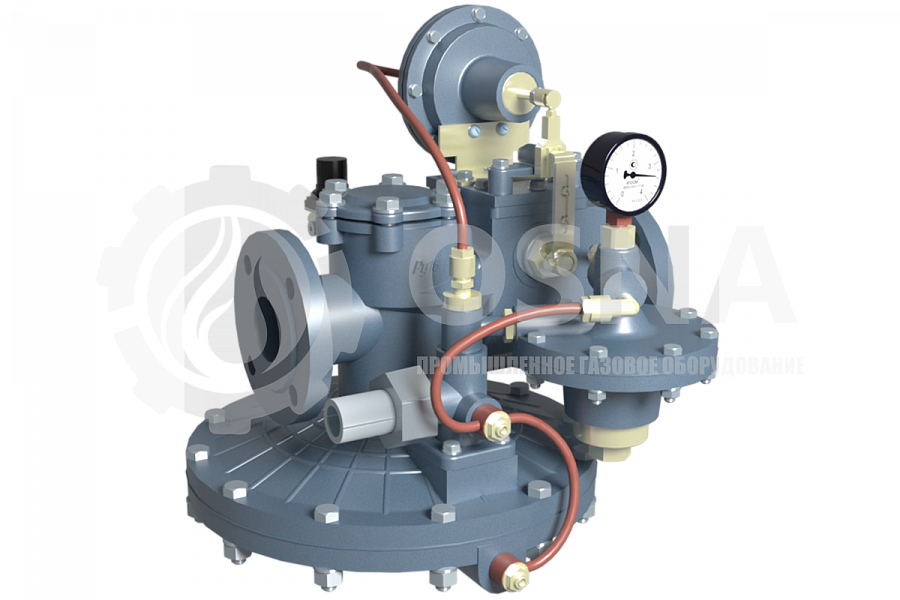

Регулятор давления газа РДГ

Регулятор давления газа РДГ - Каталог ОСНА
Регулятор давления газа РДГ - Каталог ОСНА
Регулятор давления газа РДГ способен выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа марки РДГ относятся к регуляторам прямого действия, оснащенным механизмом контроля и запорным клапаном. Используются данные приборы на опасных производственных объектах нефтегазового комплекса, в пунктах ГРП в сетях газопотребления и газораспределения.

Данные приборы способствуют снижению высоких либо средних показателей давления природного газа по ГОСТ 5542 до нужного значения, а также поддержание параметров на заданном уровне, вне зависимости от изменений входного давления и расхода в автоматическом режиме.

Конструктивная особенность данных регуляторов позволяет работу с двойными седлами, дающими устойчивую работу при плавных изменениях расходных характеристик. Возможна модификация РДГ в правом и левом исполнении.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от —40°С до +45°С.


Наша компания предлагает клиентам регуляторы давления РДГ, выполненные в следующих модификациях: РДГ-25Н(В), РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В).

Технические характеристики регуляторов давления серии РДГ

Параметры изделия РДГ-25Н РДГ-25В РДГ-50Н РДГ-50В РДГ-80Н РДГ-80В РДГ-150Н РДГ-150В
Диаметр условного прохода входного фланца, Ду, мм 25 50 80 150
Максимальное входное давление, МПа (кгс/см2) 1,2 (12)
Диапазон настройки выходного давления, кПа 1,5-60,0 60,0-600,0 1,5-60,0 60,0-600,0 1,5-60,0 60,0-600,0 1,5-60,0 60,0-600,0
Диаметр седла, мм 21 30/35/40/45 65 98
Пропускная способность при максимальном входном давлении, нм3/ч 2210 2800-7100 14600 32000
Неравномерность регулирования, %  ±10
Пределы настройки давления срабатывания  автоматического отключающего устройства при повышении Pвых, кПа 3,0-70,0 70,0-700,0 0,03-0,7 1,0-70,0 0,03-0,7 1,0-70,0 1,4-12,0/12,0-75,0 37,5-160,0/160,0-750,0
Пределы настройки давления срабатывания  автоматического отключающего устройства при понижении Pвых, кПа 0,3-3,0 10,0-30,0 0,3-3,0 3,0-30,0 0,3-3,0 3,0-30,0 0,3-3,0 3,0-30,0
Строительная длина, мм 325 365 502 570
Длина, мм, не более 385 440 560 750
Ширина, мм, не более 440 550 580 550
Высота, мм, не более 460 350 436 717
Масса, кг, не более 46 80 80 162

Пропускная способность регуляторов серии РДГ при входном давлении, Q, нм3/ч.

Модель регулятора Пропускная способность при Pвх=0,05 МПа Пропускная способность при Pвх=0,1 МПа Пропускная способность при Pвх=0,2 МПа Пропускная способность при Pвх=0,3 МПа Пропускная способность при Pвх=0,4 МПа Пропускная способность при Pвх=0,5 МПа Пропускная способность при Pвх=0,6 МПа Пропускная способность при Pвх=0,7 МПа Пропускная способность при Pвх=0,8 МПа Пропускная способность при Pвх=0,9 МПа Пропускная способность при Pвх=1,0 МПа Пропускная способность при Pвх=1,1 МПа Пропускная способность при Pвх=1,2 МПа Диапазон настройки Рвых, кПа
РДГ-25Н - 340 510 680 850 1020 1190 1360 1530 1700 1870 2040 2210 1,5-60
РДГ-25В - 340 510 680 850 1020 1190 1360 1530 1700 1870 2040 2210 60-600
РДГ-50Н/30 250 450 650 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 1,5-60
РДГ-50В/30 - 450 650 850 1100 1300 1500 1700 1950 2150 2350 2600 2800 60-600
РДГ-50Н/35 330 600 950 1250 1550 1850 2150 2500 2800 3100 3400 3700 4050 1,5-60
РДГ-50В/35 - 600 950 1250 1550 1850 2150 2500 2800 3100 3400 3700 4050 60-600
РДГ-50Н/40 470 850 1250 1700 2100 2500 2950 3350 3800 4200 4600 5050 5450 1,5-60
РДГ-50В/40 - 850 1250 1700 2100 2500 2950 3350 3800 4200 4600 5050 5450 60-600
РДГ-50Н/45 600 1100 1650 2200 2750 3280 3800 4350 4900 5450 6000 6550 7100 1,5-60
РДГ-50В/45 - 1100 1650 2200 2750 3280 3800 4350 4900 5450 6000 6550 7100 60-600
РДГ-80Н 1250 2250 3400 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 1,5-60
РДГ-80В - 2250 3400 4500 5600 6750 7850 9000 10100 11200 12350 13450 14600 60-600
РДГ-150Н 2750 4950 7400 9850 12800 14800 17250 19700 22150 24600 27050 29500 32000 1,5-60
РДГ-150В - 4950 7400 9850 12800 14800 17250 19700 22150 24600 27050 29500 32000 60-600
