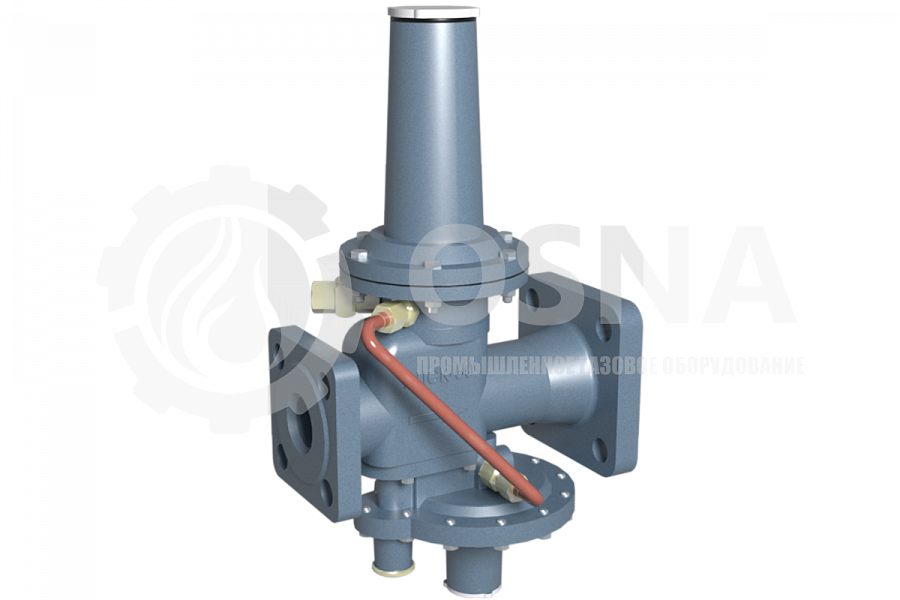

Регулятор давления газа РДСК-50 (БМ)

Регулятор давления газа РДСК-50 (БМ) - Каталог ОСНА
Регулятор давления газа РДСК-50 (БМ) - Каталог ОСНА
Регуляторы давления газа комбинированные РДСК, предназначенные для эксплуатации в составе газорегуляторных пунктов, обеспечивающих газом промышленные, бытовые, коммунально-бытовые и сельскохозяйственные объекты, способны выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа, происходящее за счет наличия встроенного ПЗК, при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

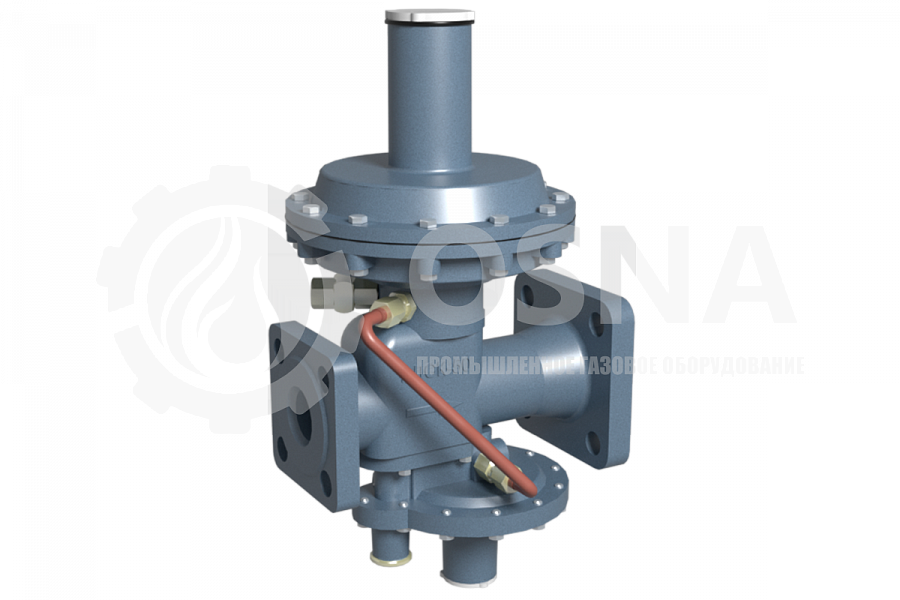

Модифицированные регуляторы давления газа типа РДСК-50М, РДСК-50БМ относят к современному типу изделий по понижению высоких либо средних показателей давления газа до низкого значения, а также поддержание параметров на заданном уровне, вне зависимости от изменений входного давления и расхода в автоматическом режиме.

Главной отличительной особенностью данной серии регуляторов является вид климатического исполнения УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60С.
Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.


Наша компания предлагает клиентам регуляторы давления РДСК, выполненные в 5 модификациях: РДСК-50М, РДСК-50БМ, РДСК-50/400, РДСК-50/400Б, РДСК-50/400М. Регулятор РДСК-50М реализуется в трех исполнениях.

Технические характеристики регуляторов давления серии РДСК-50

Параметр изделия РДСК-50М-1 РДСК-50М-2 РДСК-50М-3 РДСК-50БМ
Регулируемая среда Природный газ ГОСТ 5542-87
Рабочий диапазон входного давления, МПа 1,2
Диапазоны настройки выходного давления, кПа 10,0-40,0 16,0-40,0 40,0-100,0 200,0-300,0
Неравномерность регулирования выходного давления, % +/- 10
Давление срабатывания ПЗК при повышении Pвых (1,2-1,5)Pвых
Давление срабатывания ПЗК при понижении Pвых (0,3-0,5)Pвых
Условный проход входного патрубка, Ду, мм 32
Условный проход выходного патрубка, Ду, мм 50
Соединение с газопроводом фланцевое по ГОСТ 33259-15
Строительный размер, мм 230
Длина, мм 230 230
Ширина, мм 180 128
Высота, мм 362 396
Герметичность затворов Класс А по ГОСТ 9544-93

Пропускная способность регуляторов серии РДСК-50 при входном давлении, Q, м3/ч.

Рвх, МПа Пропускная способность при Pвых=0,016 МПа Пропускная способность при Pвых=0,025 МПа Пропускная способность при Pвых=0,04 МПа Пропускная способность при Pвых=0,06 МПа Пропускная способность при Pвых=0,1 МПа
0,1 115 109 100 90 -
0,2 180 180 250 250 230
0,3 240 240 330 330 330
0,4 300 300 400 400 400
0,5 360 360 500 500 500
0,6 420 420 600 600 600
0,7 480 480 650 650 650
0,8 540 540 720 720 720
0,9 600 600 800 800 800
1,0 660 660 860 860 860
1,1 720 720 920 920 920
1,2 780 780 1000 1000 1000
Схема рдск каталог.jpg
