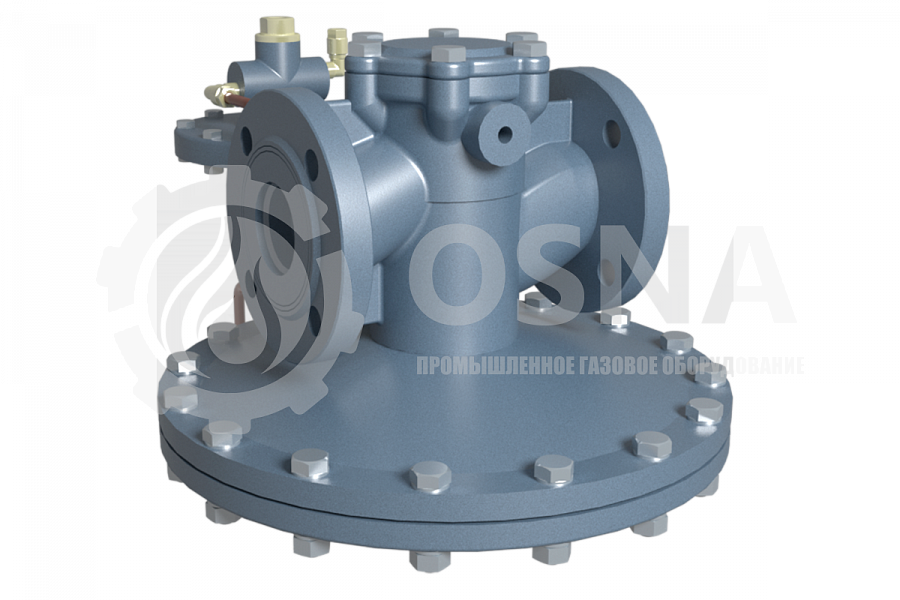

Регулятор давления газа РДУК

Регуляторы давления газа универсальные Казанцева РДУК, предназначенные для эксплуатации в качестве основного устройства в газораспределительных пунктах (ГРУ, ГРПШ, ГРПБ), обслуживающих коммунально-бытовые, промышленные и сельскохозяйственные предприятия, способны выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа.

Современные, модифицированные регуляторы давления газа марки РДУК относятся к приборам по редуцированию газа при входном давлении до 1,2 мПа. Используются данные устройства в системах газоснабжения городов и сельских населенных пунктов, коммунально-бытовых зданий, предприятиях промышленного назначения, объектов сельскохозяйственного направления и прочих опасно-производственных системах газораспределения.

Указанный редуктор предоставляет возможность настройки на низкое выходное давление (0,005-0,6 кгс/см2) и высокое (0,6-6 кгс/см2), а также осуществляет поддержание параметров по заданному уровню при установке клапанов запорного типа ПКН, ПКВ, КПЗ.

Наша компания предлагает клиентам регуляторы давления РДУК, выполненные в следующих модификациях: РДУК-2Н(В)-50, РДУК-2Н(В)-100, РДУК-2Н(В)-200.

Технические характеристики регуляторов давления серии РДУК

Параметры изделия РДУК 2Н-50 РДУК 2В-50 РДУК 2Н-100 РДУК 2В-100 РДУК 2Н-200 РДУК 2В-200
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Диаметр условного прохода, DN, мм 50 100 200
Диапазон настройки выходного давления, кПа 1,0-60 60-600 1,0-60 60-600 1,0-60 60-600
Диаметр седла, мм 25 / 35 50 / 70 105 / 140
Пропускная способность при максимальном входном давлении, м³/ч 6000 12000 / 24500 37500 / 47000
Строительная длина, мм 230 350 600
Ширина, мм 266 534 615
Высота, мм 278 418 711
Масса, кг, не более 15 50 280

Пропускная способность регуляторов серии РДУК при входном давлении, Q, м3/ч.

Входное давление, МПа РДУК-50/25 РДУК-50/35 РДУК-100/50 РДУК-100/70 РДУК-200/105 РДУК-200/140
0,01 МПа 165 450 775 1550 - -
0,02 МПа 183 510 850 1700 - -
0,03 МПа 198 560 925 1850 - -
0,04 МПа 210 600 1000 2000 - -
0,05 МПа 340 630 1025 2050 - -
0,1 МПа 450 900 1408 2816 7500 11000
0,2 МПа 675 1360 2127 4254 11000 17000
0,3 МПа 900 1816 2836 5672 15000 21000
0,4 МПа 1125 2270 4286 8571 18000 27000
0,5 МПа 1350 2724 5743 11485 22000 32000
0,6 МПа 1575 3178 6700 13400 25000 38000
0,7 МПа 1800 3632 7657 15313 28000 44000
0,8 МПа 2025 4086 8614 17227 33000 50000
0,9 МПа 2250 4541 9570 19140 36000 54000
1,0 МПа 2475 4995 10528 21056 40000 60000
1,1 МПа 2700 5736 114500 22900 44000 66000
1,2 МПа 2925 6500 12440 24880 47250 70250
