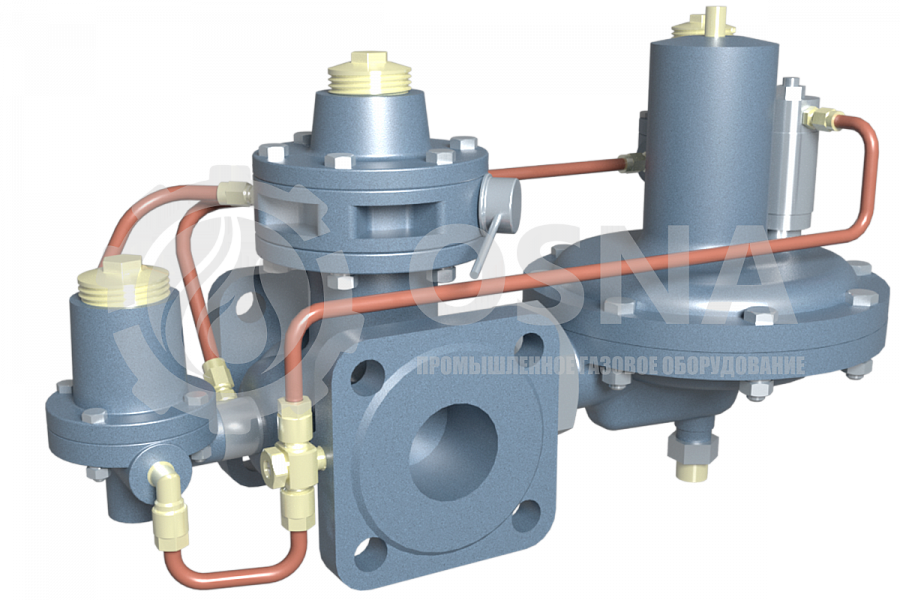

Регуляторы давления газа модификации РДСК-50/400; -Б, -М

Регуляторы давления газа комбинированные РДСК, предназначенные для эксплуатации в составе газорегуляторных пунктов, обеспечивающих газом промышленные, бытовые, коммунально-бытовые и сельскохозяйственные объекты, способны выполнять все функции регуляторов давления, а именно: снижение давления газа и способность в автоматическом режиме поддерживать выходное давление в строго заданных пределах независимо от изменения входного давления и расхода газа, автоматическое отключение подачи газа, происходящее за счет наличия встроенного ПЗК, при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа модификации РДСК-50/400; -Б, -М относят к современному типу изделий. Данные приборы способствуют снижению высоких либо средних показателей давления газа до низкого значения, а также поддержание параметров на заданном уровне, в независимости от изменений входного давления и расхода в автоматическом режиме.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Монтаж регулятора производится на горизонтальном участке газопровода в вертикальном положении.

Рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от –40 °С до +40 °С и относительной влажности до 95 % при температуре +35 °С.

Наша компания предлагает клиентам регуляторы давления РДСК, выполненные в 5 модификациях: РДСК-50М, РДСК-50БМ, РДСК-50/400, РДСК-50/400Б, РДСК-50/400М. Регулятор РДСК-50М реализуется в трех исполнениях.

Технические характеристики регуляторов давления серии РДСК-50/400

Параметр изделия	РДСК-50/400 (-01)	РДСК-50/400Б (-01)	РДСК-50/400М (-01)
Регулируемая среда	природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90
Максимальное давление газа на входе для природного газа, МПа	1,2
Максимальное давление газа на входе для сжиженного газа, МПа	1,6
Диапазон настройки выходного давления, кПа	50,0-200,0	200,0-300,0	10,0-50,0
Давление настройки автоматического отключения подачи газа при повышении выходного давления, кПа;	62,5-270,0	250,0-400,0	12,5-75,0
Давление настройки автоматического отключения подачи газа при понижении выходного давления, % от Рвых.	10,0-20,0
Давление настройки автоматического отключения подачи газа при понижении входного давления	(30…50 кПа)+Рвых.
Точность срабатывания автоматического отключающего устройства, %	±5
Материал корпуса	алюминиевый АК7ч ГОСТ 1583-93
Класс герметичности затвора клапанов регулятора	А по ГОСТ 9544-2015
Строительная длина, мм	180
Длина, мм	538
Ширина, мм	234
Высота, мм	320/404 (для исполнений РДСК-50/400-01, РДСК-50/400Б-01, РДСК-50/400М-01)
Присоединение	фланцевое по ГОСТ 33259-2015
Диаметр условного прохода, мм	50
Масса, кг, не более	13

Пропускная способность регуляторов серии РДСК-50/400 с диаметром седла 10 мм при входном давлении, Q, м3/ч.

Рвх, МПа	Пропускная способность при Pвых=0,01 МПа	Пропускная способность при Pвых=0,03 МПа	Пропускная способность при Pвых=0,05 МПа	Пропускная способность при Pвых=0,06 МПа	Пропускная способность при Pвых=0,08 МПа	Пропускная способность при Pвых=0,1 МПа	Пропускная способность при Pвых=0,15 МПа	Пропускная способность при Pвых=0,2 МПа	Пропускная способность при Pвых=0,3 МПа
0,05	53	50	—	—	—	—	—	—	—
0,08	97	90	78	66	—	—	—	—	—
0,1	110	110	110	91	69	—	—	—	—
0,2	165	165	165	165	163	159	131	—	—
0,3	225	225	225	225	225	225	217	198	—
0,4	280	280	280	280	280	280	280	249	231
0,5	300	300	300	300	300	300	300	300	289
0,6	335	335	335	335	335	335	335	335	329
0,7	390	390	390	390	390	390	390	390	390
0,8	440	440	440	440	440	440	440	440	440
0,9	500	500	500	500	500	500	500	500	500
1	585	585	585	585	585	585	585	585	585
1,1	638	638	638	638	638	638	638	638	638
1,2	670	670	670	670	670	670	670	670	670

Пропускная способность регуляторов серии РДСК-50/400 с диаметром седла 14 мм при входном давлении, Q, м3/ч.

Рвх, МПа	Пропускная способность при Pвых=0,01 МПа	Пропускная способность при Pвых=0,03 МПа	Пропускная способность при Pвых=0,05 МПа	Пропускная способность при Pвых=0,06 МПа	Пропускная способность при Pвых=0,08 МПа	Пропускная способность при Pвых=0,1 МПа	Пропускная способность при Pвых=0,15 МПа	Пропускная способность при Pвых=0,2 МПа	Пропускная способность при Pвых=0,3 МПа
0,05	106	100	—	—	—	—	—	—	—
0,08	195	181	156	132	—	—	—	—	—
0,1	220	220	220	185	137	—	—	—	—
0,2	335	335	335	335	328	318	264	—	—
0,3	450	450	450	450	450	450	435	392	—
0,4	520	520	520	520	520	520	520	495	430
0,5	590	590	590	590	590	590	590	590	585
0,6	670	670	670	670	670	670	670	670	670
0,7	780	780	780	780	780	780	780	780	780
0,8	890	890	890	890	890	890	890	890	890
0,9	1000	1000	1000	1000	1000	1000	1000	1000	1000
1	1170	1170	1170	1170	1170	1170	1170	1170	1170
1,1	1270	1270	1270	1270	1270	1270	1270	1270	1270
1,2	1340	1340	1340	1340	1340	1340	1340	1340	1340
